越野钢管卡丁车车架结构三维设计

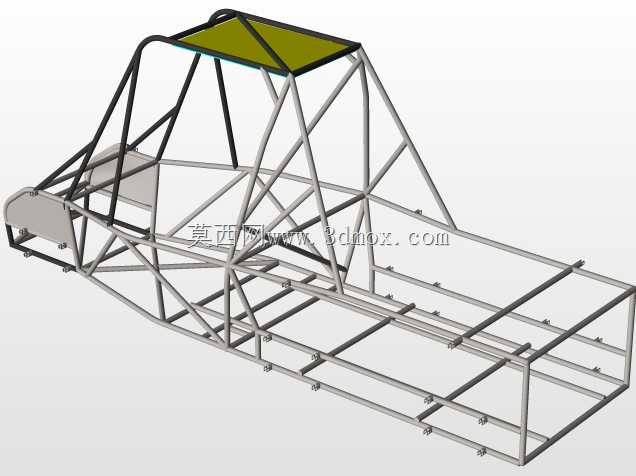

该管架结构为非道路越野场景使用的卡丁车承载主体，核心用途是在非铺装路面、户外穿越场景下为驾乘人员提供可靠的承载防护，同时为动力总成、转向系统、行走机构、座椅安全组件提供统一的安装基准。设计阶段优先考虑了复杂颠簸路况下的结构抗扭性能，整体采用空间桁架式布局，主承力管沿纵向贯通车头到车尾防滚区域，横向连接管按照受力梯度排布，在驾驶舱周边形成闭环的防滚防护结构，避免碰撞或侧翻时结构变形侵入驾乘空间。

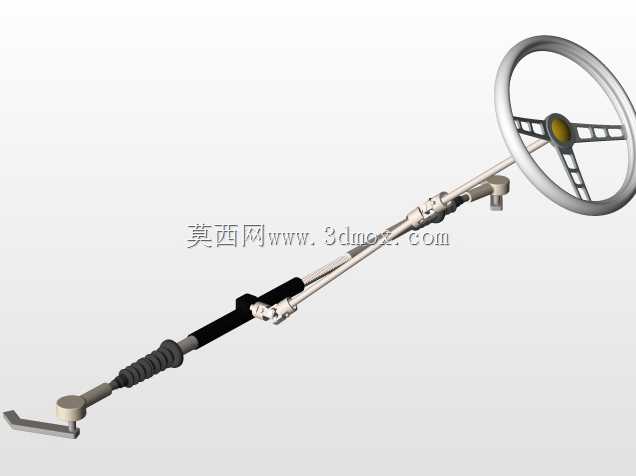

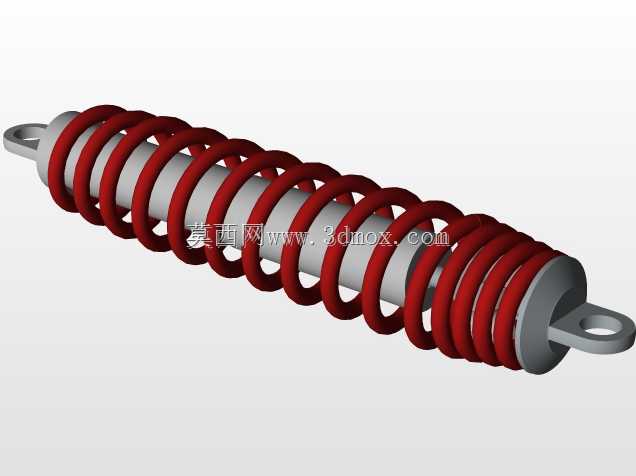

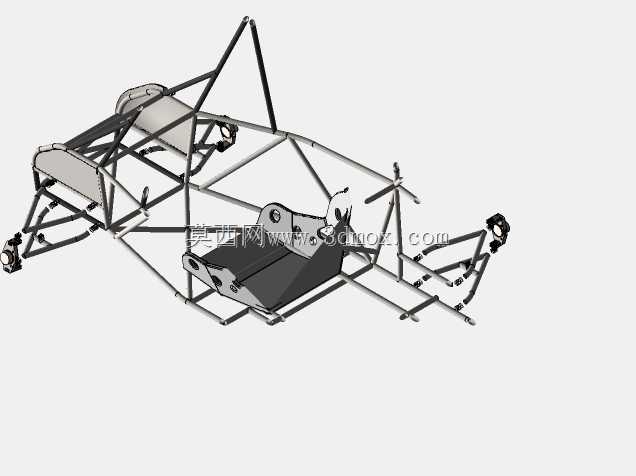

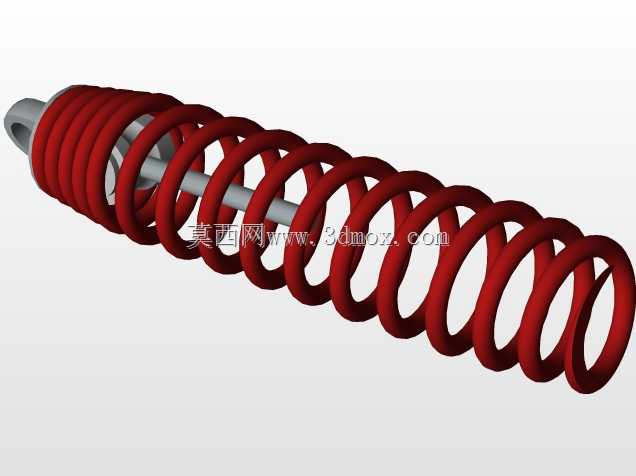

从安装边界来看，前部管架预留了转向机安装位、前悬架摆臂铰接点、前防撞结构的固定接口，管间距匹配常见的越野卡丁车转向拉杆行程范围，不会出现转向过程中杆件与车架干涉的问题；中部驾驶舱区域按照人体工程学尺寸预留了座椅安装孔位，两侧的管架高度刚好适配安全带固定点的安装要求，驾乘人员入座后肘部与侧方管架保留足够的操作间隙，不会在打方向时出现磕碰；后部管架专门做了动力总成的安装支座强化，适配后置后驱的动力布局，预留的安装平面可以兼容小排量汽油发动机与电机两种动力形式，后悬架的铰接点位置经过反复校核，匹配长行程减震器的运动轨迹，在飞坡落地的大冲击工况下，悬架摆臂运动不会与车架管发生碰撞。

设计思路上摒弃了传统民用车辆的承载式车身思路，全部采用圆形钢管拼接，所有管材连接节点都做了相贯线切口处理，保证焊接时管材之间贴合紧密，减少焊接应力集中的问题；主承力管材选用壁厚更大的规格，在防滚环、动力安装座、悬架铰接点这些受力集中的区域，额外增加了斜向加强筋管，不需要额外增加过多重量就能大幅提升局部结构强度。整车的轴距、轮距参数都按照小型越野穿越卡丁车的通用尺寸设定，车架整体宽度控制在常规单人越野卡丁车的合理范围，既保证了狭窄林间路径的通过性，又能让整车重心保持在合理区间，侧倾稳定性满足非道路高速行驶的要求。

实际应用中，这类管架结构除了用于休闲娱乐场地的越野卡丁车，也可作为小型巴吉赛车、自制越野穿越小车的基础底盘，所有安装点的位置都预留了后期改装调整的余量，用户可以根据自身选用的配件规格微调安装支座，不需要对主车架结构做大的切割改动；车架底部的管架排布预留了电池、油箱、制动管路的走线空间，管路可以沿着管材内侧排布，避免越野过程中飞溅的石块磕碰损坏管路，整体结构没有冗余的设计，每一段管材都承担对应的受力或安装功能，在保证结构强度的前提下尽可能控制了整体重量，适配非道路场景下对车辆轻量化的要求。
