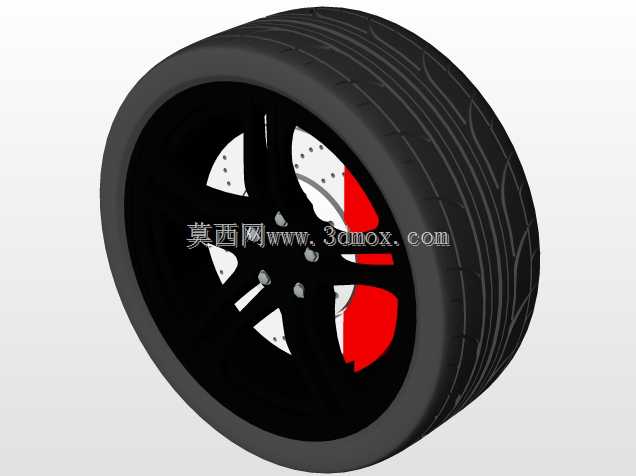

乘用车五辐轮毂带轮胎总成结构设计

　　日常做乘用车底盘行走系统匹配时，车轮总成是绕不开的核心部件，这套带轮胎的五辐轮毂结构，是面向常规家用前置前驱车型做的适配设计，首先要考虑的就是和制动系统的安装边界，从结构上看，轮毂中心的定位孔需要和转向节轴头做过盈配合定位，孔位公差要控制在IT7级以内，避免高速行驶时出现轮端跳动，周边的五个螺栓孔是对应M12x1.5的车轮固定螺栓，孔位分布圆直径参照常规A级车的100mm规格做的设定，安装面的平面度要求控制在0.05mm以内，防止螺栓锁紧后出现应力集中导致轮毂变形。

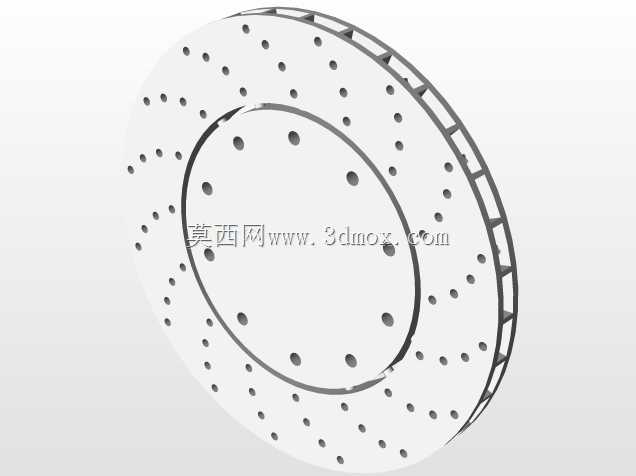

　　轮毂辐条采用五辐大开口设计，并非单纯追求外观效果，核心是给制动卡钳预留足够的散热空间，尤其是匹配大尺寸通风刹车盘的时候，辐条之间的镂空区域可以让行驶中的气流直接冲刷卡钳和刹车盘表面，带走连续制动产生的热量，避免制动热衰减，从图中能看到辐条内侧预留的卡钳活动间隙，径向距离卡钳外轮廓保留了12mm以上的安全距离，即使车辆在极限过弯时悬架产生最大压缩行程，也不会出现轮毂和卡钳剐蹭的问题。轮辋部分采用常规的17英寸直径设定，J值为7J，适配215/55 R17规格的民用子午线轮胎，轮辋的胎圈座位置做了标准的15度倾斜角设计，保证轮胎充气后胎圈能紧密贴合在轮辋上，不会在急加速或者紧急制动时出现轮胎打滑脱圈的情况，轮辋边缘的凸缘高度符合国标要求，能在轮胎亏气时提供一定的支撑性，避免轮胎直接脱离轮辋引发安全事故。

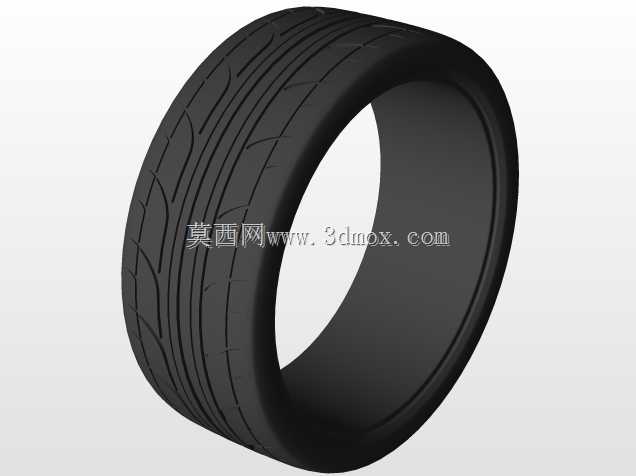

　　配套的轮胎采用常规的民用四季胎花纹设计，四条纵向主排水沟深度设定为8mm，能在湿滑路面行驶时快速排开胎面和路面之间的积水，降低水滑风险，胎面的横向花纹块做了变节距排布，避免行驶中产生固定频率的共振噪音，胎侧的厚度设定为12mm，兼顾日常行驶的缓冲性能和胎侧抗刮蹭能力，轮胎和轮辋装配后，整体的径向跳动量控制在0.3mm以内，动平衡残余量要求不大于5g，保证车辆在120km/h时速下行驶不会出现方向盘抖动的问题。

　　实际装车场景中，这套车轮总成需要匹配麦弗逊式前悬架和扭力梁式后悬架的安装边界，转向时的最大外倾角设定为-1.2度，前束值为2mm，轮毂的偏距值设定为45mm，保证车轮安装后和轮眉之间的间隙保持在两指左右，既不会突出翼子板增加风阻，也不会过于靠内蹭到悬架摆臂或者减震器。在做结构强度校核时，轮毂辐条的根部做了R5的圆角过渡，避免应力集中，材料选用常用的A356铝合金做铸造处理，经过T6热处理后抗拉强度能达到230MPa以上，满足过减速带、坑洼路面冲击时的强度要求，不会出现辐条断裂的问题。

　　很多新手建模时容易忽略的是气门嘴的安装位置，这套结构在轮辋上预留了标准的TR413气门嘴安装孔，位置正对其中一根辐条的侧面，既方便后续充气操作，也不会因为气门嘴位置不合理在做动平衡时需要添加过多的平衡块。另外轮毂中心盖的安装卡槽也做了标准化设计，直径60mm的卡槽可以适配绝大多数通用型轮毂中心盖，不需要单独开模做定制配件。轮胎内部的轮廓是按照标准充气压力2.3bar做的设计，胎体的帘线层排布角度参照常规子午线轮胎的结构设定，保证轮胎在承受额定载荷时的形变量在合理范围内，单轮额定承载能力设定为650kg，完全满足常规A级乘用车整备质量1.4吨、满载1.8吨的使用需求。

　　在做装配工艺设计时，轮胎和轮辋的配合面需要涂抹专用的轮胎润滑脂，避免装配时划伤胎圈，装配后需要按照对角线顺序分三次拧紧车轮螺栓，最终锁紧扭矩设定为110N·m，防止螺栓过紧导致螺纹滑牙或者轮毂开裂，也能避免螺栓扭矩不足行驶中出现车轮脱落的风险。日常使用场景里，这套车轮总成可以覆盖城市铺装路面、乡村非铺装路面的常规行驶需求，胎面的耐磨指数设定为320，正常使用情况下轮胎寿命能达到6万公里以上，轮毂的表面做了黑色烤漆处理，具备基础的防腐蚀能力，日常行驶中溅到泥水、融雪剂也不会轻易出现漆面脱落或者腐蚀的问题。
