轴类零件扭转检测用工装台架结构

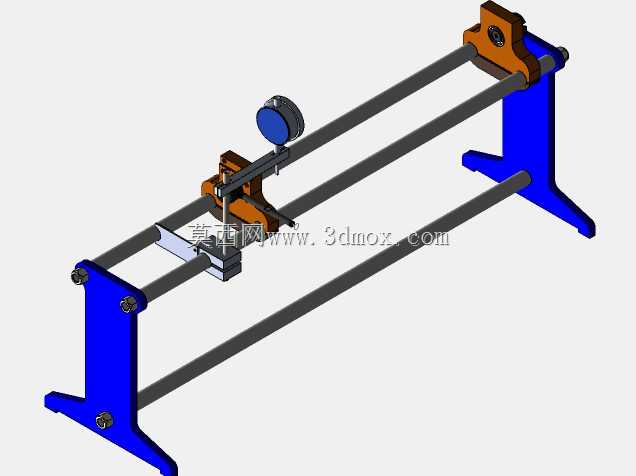

　　在轴类零件、细长传动杆件的入厂复检、工序间精度校验环节，这类扭力检测台架是生产现场计量室、班组质检点位常用的辅助工装，主要用于装夹待检测杆件，配合扭力加载装置、百分表完成杆件受扭后的形变量、扭转间隙、抗扭刚性的实测校验，替代了以往直接在台虎钳上装夹导致的装夹偏心、加载同轴度不足的问题，能有效降低检测过程的系统误差。从结构布局来看，该台架采用双平行光轴作为滑动导向支撑，两端配置一体式铸造支座作为承载基础，支座底部带延伸支撑脚，通过地脚螺栓可直接固定在混凝土检测平台或重型铸铁工作台上，安装时需保证两端支座的装夹孔同轴度控制在0.02mm以内，避免待检测轴装夹后出现别劲、附加弯曲应力的问题，影响最终检测数据的准确性。

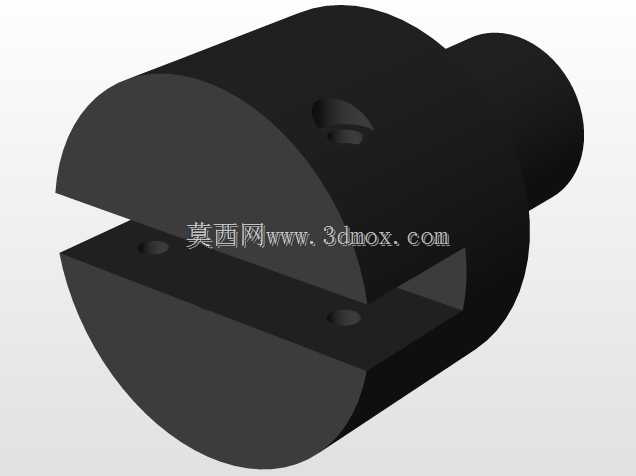

　　两端的装夹座采用V型定位加螺栓压紧的结构，可适配一定直径范围内的圆轴类零件装夹，无需更换定制夹头，适配现场多规格小批量零件的检测需求，其中一端装夹座可沿光轴滑动调整位置，通过侧面的锁紧螺钉固定在光轴任意位置，可适配不同长度的待检测杆件，调整行程覆盖常规长度从200mm到800mm的轴类零件检测需求，满足现场多数传动杆、扭力杆、细长轴的检测装夹要求。台架中部配置可滑动的百分表安装支架，支架同样通过双光轴导向，可沿轴向移动到任意检测点位，支架上带垂直方向的微调滑台，可调整百分表的测量高度与接触压力，百分表测头可垂直抵靠在待检测轴的外圆表面，在轴端施加额定扭力载荷时，可通过百分表读取轴身不同位置的扭转变形量、径向跳动量，

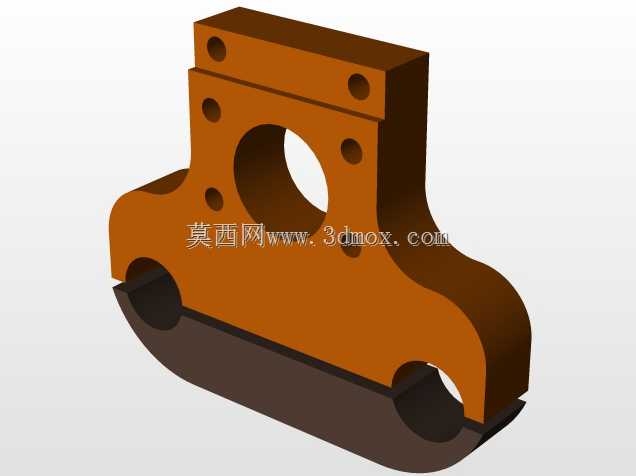

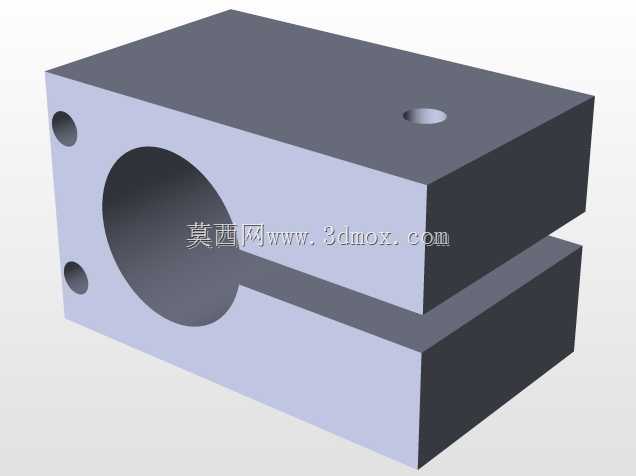

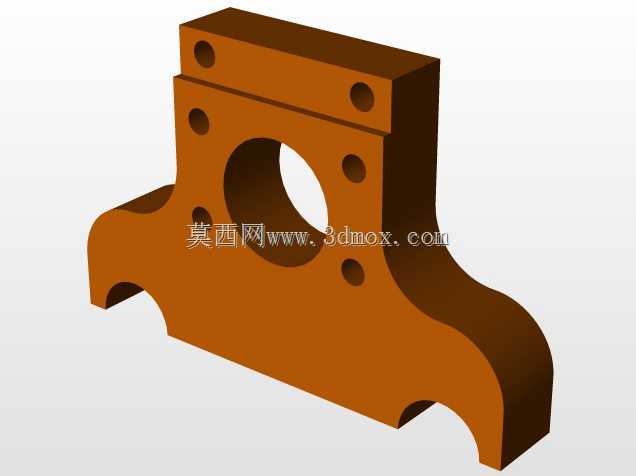

　　也可配合扭力扳手读取加载扭矩与变形量的对应关系，完成零件抗扭刚度的实测校验。设计过程中，双导向光轴选用调质处理的45号钢材质，表面镀硬铬处理，硬度达到HRC45以上，降低滑动支架反复移动带来的磨损，保证长期使用后的导向精度，两端支座采用铸铁材质，利用铸铁的减震特性吸收检测过程中的微小振动，避免百分表指针出现抖动影响读数，支座与光轴的配合孔采用过渡配合，装配后打定位销固定，防止长期受力后出现配合松动。滑动支架与光轴的配合部位采用铜套滑动轴承，相比直线轴承成本更低，同时具备足够的导向精度，适合检测场景下低速、小载荷的滑动需求，支架上的百分表安装孔采用标准8mm通径，可适配市面上绝大多数机械式百分表、数显百分表、千分表的装夹，

　　无需额外转换套。实际使用时，需先将台架固定在水平无振动的工作平台上，调整两端装夹座的间距适配待检测轴长度，将待检测轴两端装入V型定位槽后拧紧压紧螺栓，保证轴的轴向无窜动、周向可在加载时传递扭矩，随后滑动百分表支架到需要检测的轴段位置，调整百分表位置使测头垂直接触轴表面并预压1-2圈量程，将表盘指针调零后，即可在轴的一端通过扭力扳手施加对应方向的额定扭矩，待载荷稳定后读取百分表的示值变化，多点位测量后即可得到轴件在额定扭矩下的扭转变形分布，判断零件是否满足设计的刚性要求。该台架的安装边界需预留至少1000mm的轴向操作空间，径向两侧预留300mm的操作空间用于装夹零件、调整表架，台架自身总高度控制在300mm左右，适配操作人员站立作业的高度需求，无需额外配置增高垫脚。相比市面上的专用扭转试验机，这类简易工装台架成本低、占用空间小、调整灵活，适合生产现场的快速抽检、工序间检测，不需要复杂的电控系统，纯机械结构可靠性高，日常维护仅需定期给导向光轴涂抹少量润滑脂、检查压紧螺栓的锁紧力即可，长期使用也不易出现故障。在设计细节上，两端支座的支撑脚采用外扩式布局，增大支撑跨距，提升台架的整体稳定性，在施加较大扭矩时不会出现台架翘起、晃动的问题，装夹座的压紧螺栓端部配置铜质压头，避免压紧时划伤待检测轴的表面，影响零件的外观质量，滑动支架的锁紧手柄采用蝶形螺栓设计，操作人员无需工具即可手动锁紧支架位置，调整过程更高效。
