经典直板触控智能手机外观结构三维数模

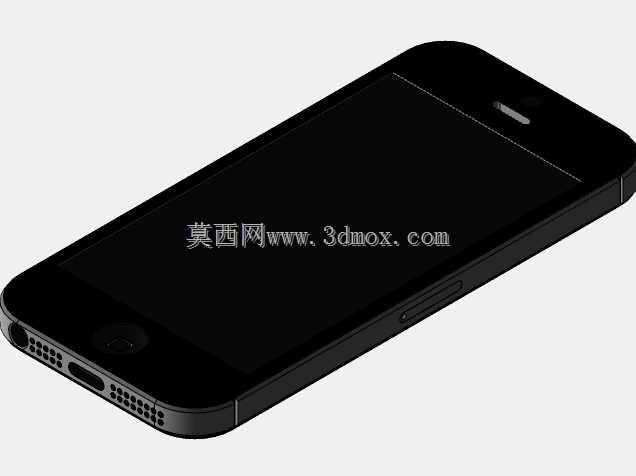

　　这款直板触控手持通讯终端的三维结构数模，完整还原了消费电子领域经典直板机型的全尺寸结构特征，建模过程严格遵循手持类数码产品的人机工程设计逻辑，所有外观曲面、结构卡位、接口开孔均按照实际量产机型的装配公差要求搭建，可直接用于消费电子结构设计参考、外观手板打样验证、装配干涉模拟等工程场景。从实际应用场景来看，这类直板触控机型的结构设计逻辑，至今仍是中低端智能手机、行业定制手持终端、工业数据采集手持设备的结构参考蓝本，不少面向仓储、物流、外勤作业的三防手持终端，都沿用了这类直板一体化机身的结构布局思路，在控制机身厚度、保证握持稳定性、预留内部器件堆叠空间之间找到平衡。数模完整还原了机身正面的触控屏安装边界、前置听筒开槽、

　　底部实体功能按键的卡位结构，机身侧面的按键开孔、SIM卡托插槽的配合间隙，底部的扬声器开孔、数据接口、麦克风拾音孔的排布位置，所有开孔的位置度、相邻结构的壁厚都按照实际注塑成型的工艺要求设置，避免出现结构设计中常见的壁厚不均、拔模角度不足、卡扣强度不够的问题。设计思路上，这款机型采用一体化中框加前后盖板的经典堆叠结构，中框作为整个机身的承载核心，既要承担前后盖板的固定卡位，也要为内部的主板、电池、摄像头模组预留安装定位柱，数模中完整保留了中框内侧的加强筋布局、螺丝柱位置、卡扣配合结构，这些细节都是结构设计中需要重点校核的部分，比如加强筋的厚度设置为壁厚的0.6倍，避免注塑成型时出现表面缩痕，

　　螺丝柱的内径与外径比例按照自攻螺丝的装配要求设置，保证装配后的连接强度。从外形尺寸与安装边界来看，机身整体长宽厚比例符合单手握持的人机尺寸要求，屏幕可视区域的边框宽度控制在当时工艺允许的最小范围，底部接口区域的开孔间距满足外接数据线、音频插头的插拔空间要求，不会出现相邻插头干涉的情况；机身背部的摄像头区域凸起高度、边缘倒角都做了还原，这个位置的结构设计需要考虑镜片装配的粘接宽度、摄像头模组的对焦活动空间，数模中预留的安装间隙可以满足常规摄像头模组的堆叠要求。在结构细节上，机身底部的扬声器开孔采用矩阵式排布，开孔的直径、孔间距既满足出声面积的声学要求，也兼顾了注塑成型时模具型芯的强度，避免出现模具断针的量产风险；

　　侧面的按键采用独立分体式结构，按键与中框开孔之间的间隙按照0.15mm的装配公差设置，既保证按键按压时的活动顺畅度，也避免间隙过大出现晃动感；听筒位置的开槽宽度、深度符合内置听筒的安装尺寸，开槽处的防尘网安装台阶也做了完整还原，这个细节是很多新手建模时容易遗漏的部分，直接影响后续手板制作时防尘网的装配贴合度。对于结构设计从业者来说，这类成熟量产机型的数模参考价值远高于概念设计模型，所有结构细节都经过了实际量产、用户使用的验证，比如中框四个角的圆弧过渡半径，既满足跌落测试时的应力分散要求，也兼顾了握持时的贴合手感；机身背部的曲面弧度从侧边向中间逐渐过渡，让整机在视觉上更显轻薄的同时，也能提升长时间握持的舒适度。数模中所有的配合面都做了拔模处理，拔模角度按照外观面、内部结构面的不同要求设置，外观面的拔模角度不小于1度，内部卡扣、筋位的拔模角度不小于0.5度，完全满足注塑模具的加工要求，不需要后续做大量的结构修正就可以直接用于模具设计的参考。在内部堆叠的边界预留上，数模按照实际机型的器件布局，预留了主板的安装区域、电池仓的空间、摄像头模组的高度空间，这些边界尺寸可以帮助设计人员快速评估同尺寸机型的器件堆叠可行性，减少前期方案评估时的重复建模工作量，比如在设计同尺寸的行业定制手持终端时，可以直接参考这个数模的中框结构、接口位置，根据实际需求调整内部筋位和安装柱的位置，大幅缩短结构设计的周期。
