两级平行轴直齿轮减速传动结构

项目分类:减速器 发布时间:2021-11-01 ID:357382
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构
  • 两级平行轴直齿轮减速传动结构

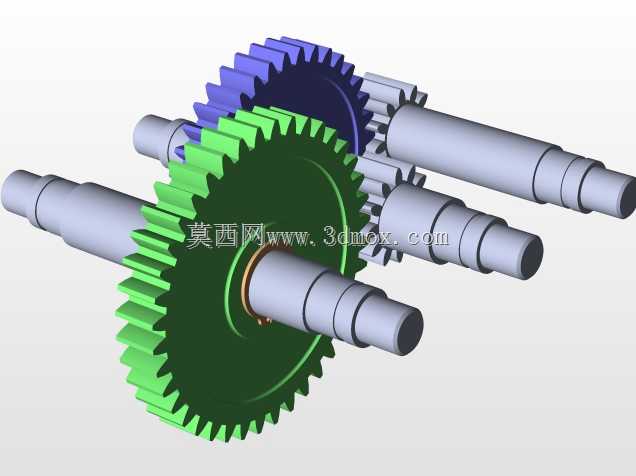

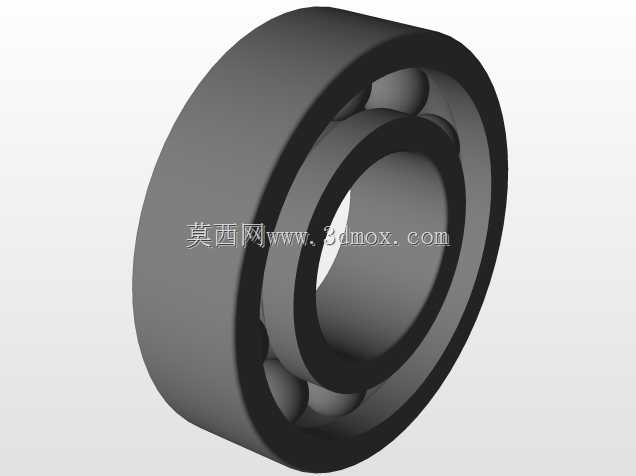

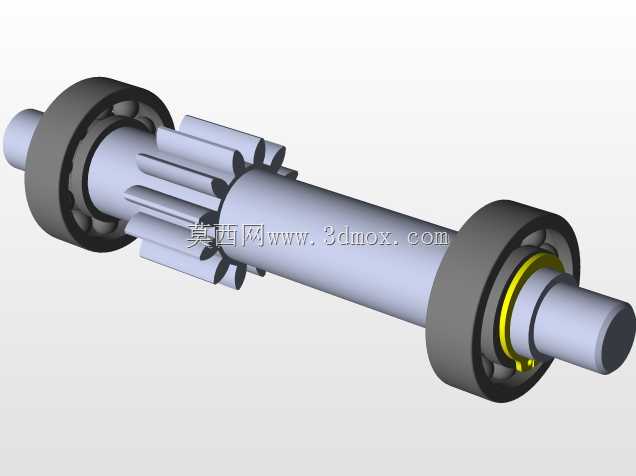

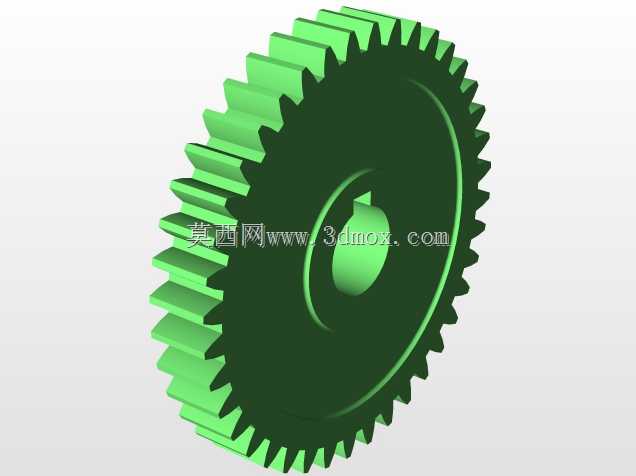

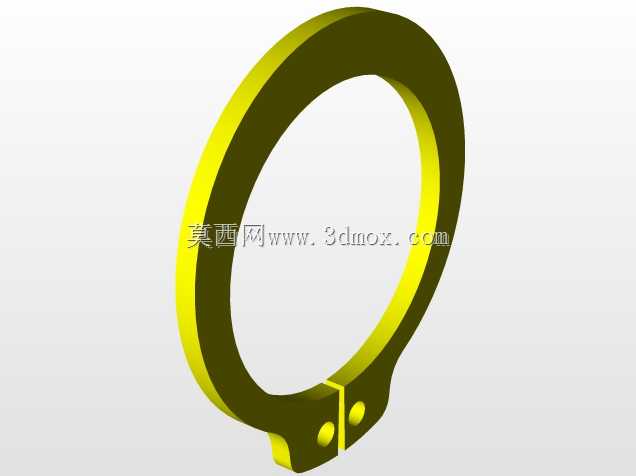

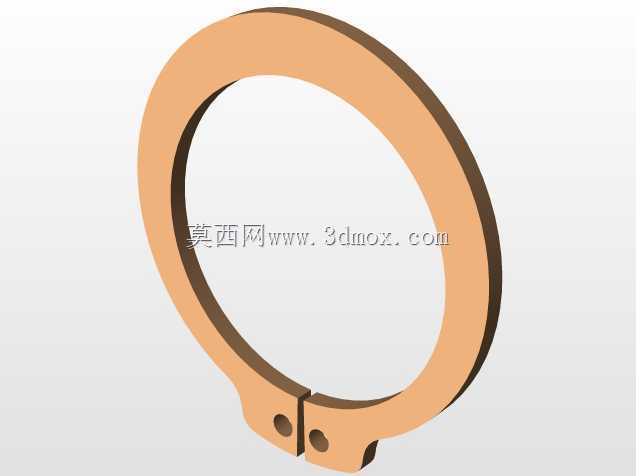

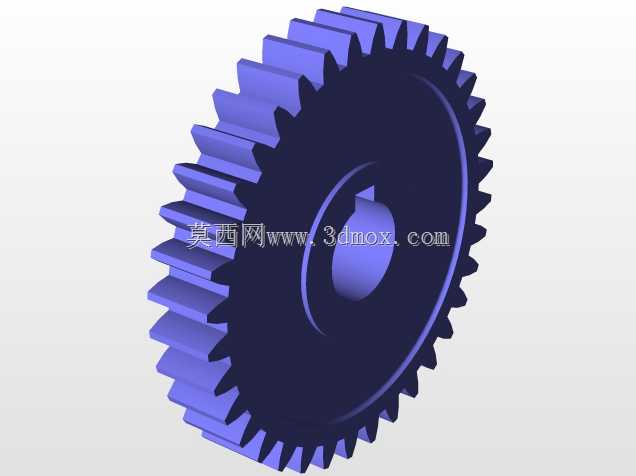

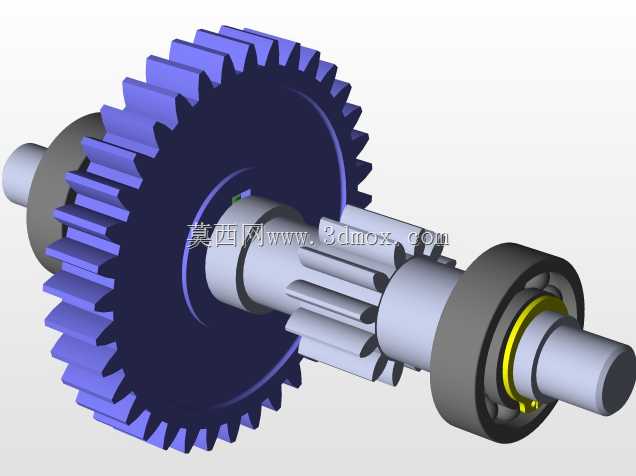

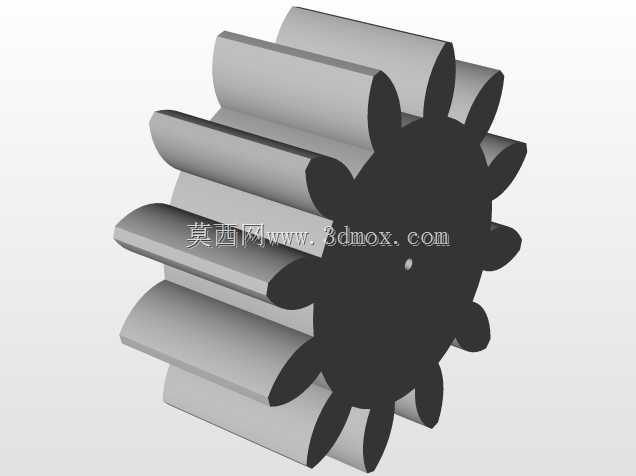

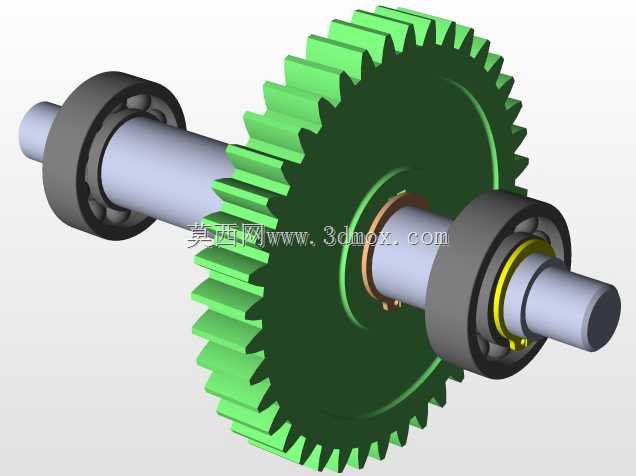

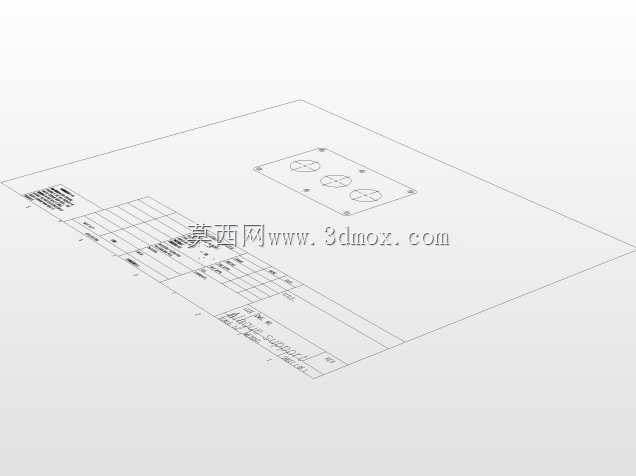

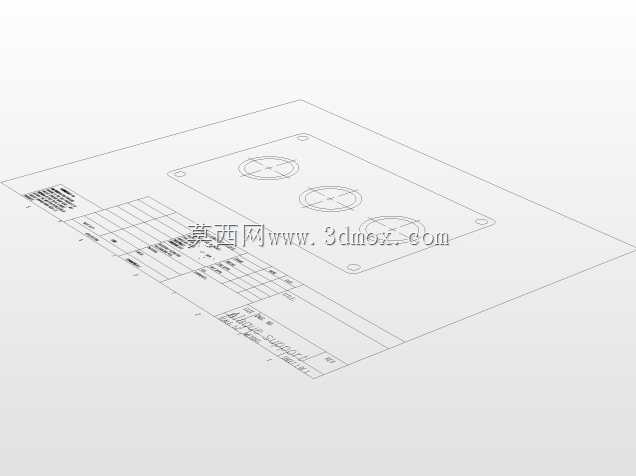

  这套平行轴直齿减速结构,常配套在中小型输送线、轻工包装辅机、小型物料提升设备的动力端,用来匹配伺服或普通异步电机的高转速输出,把电机端的高转速低扭矩,转化为作业端需要的低转速大扭矩,避免动力输出端转速过高导致的负载打滑、扭矩不足问题。从结构布局来看,整套传动采用两级直齿圆柱齿轮啮合传动,输入轴、中间轴、输出轴呈平行排布,轴系两端通过深沟球轴承支撑在箱体内壁的轴承座孔位上,轴承外侧设置轴用挡圈与端盖限位,防止轴系运转时出现轴向窜动,同时在轴承与箱体结合面预留密封件安装槽,避免箱体内润滑脂泄漏以及外部粉尘进入啮合区域。齿轮参数设计上,两级传动的齿数比经过匹配计算,高速级小齿轮与中间轴大齿轮啮合,低速级中间轴小齿轮与输出轴大齿轮啮合,

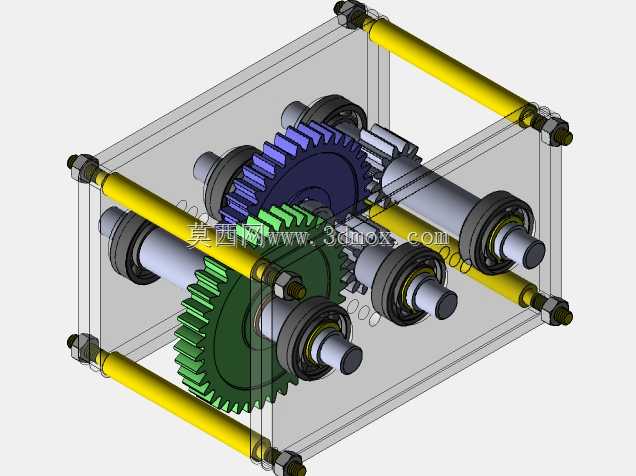

  直齿结构的设计兼顾了加工便利性与装配容错率,不需要像斜齿轮那样额外调整轴向啮合间隙,对中小载荷、恒定转向的传动场景适配性更好,日常维护时仅需要定期补充润滑脂即可,不需要复杂的间隙调整工序。箱体采用透明可视化的框架式结构做展示,实际量产应用中多采用铸铁或焊接钢板箱体,四周的拉紧螺栓用来固定两侧箱板,保证箱体在齿轮啮合产生的径向力作用下不会出现形变,所有轴的伸出端都预留了标准轴径与键槽尺寸,输入端可以直接通过联轴器连接标准电机输出轴,输出端可以配套链轮、同步带轮或者联轴器连接作业负载,安装时只需要保证输入输出轴的同轴度与负载端匹配,固定箱体底部的安装孔位即可完成装配。设计过程中,齿轮的齿宽、轴的直径都经过载荷校核,

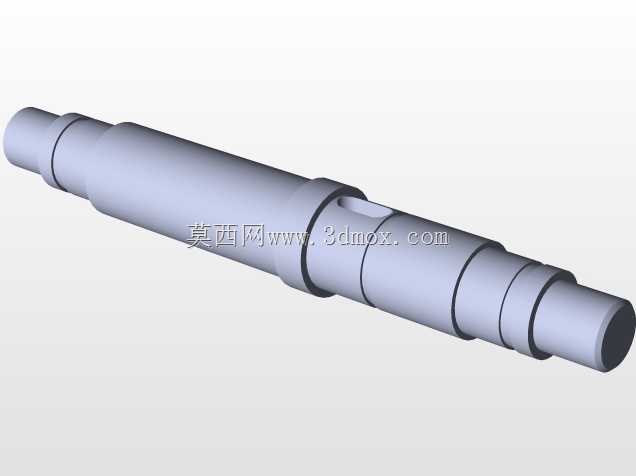

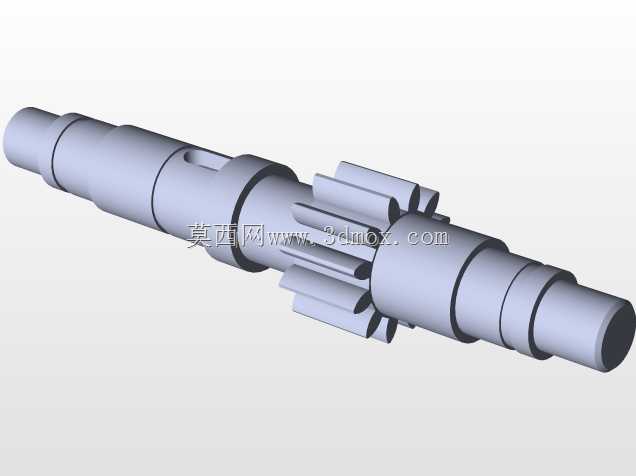

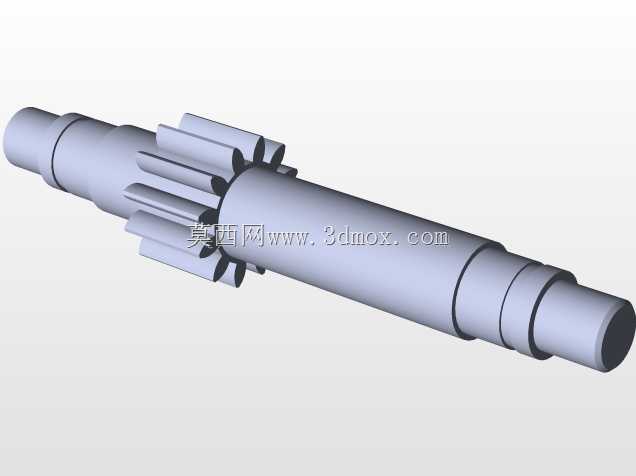

  轴上的台阶位置用来对齿轮、轴承做轴向定位,避免运转过程中零件出现轴向移位,齿轮与轴之间通过平键传递扭矩,键槽的位置与尺寸符合通用传动件的标准规格,替换备件时不需要单独定制非标准零件。从安装边界来看,整套结构的外形轮廓为规则长方体,输入轴与输出轴分别从箱体两侧伸出,轴伸长度预留了足够的联轴器安装空间,箱体四周的拉紧螺栓不超出箱体最大外轮廓,不会和周边安装架体产生干涉,安装孔位的间距符合常规小型减速设备的安装尺寸规范,可以直接替换同功率段的现有减速结构,不需要重新设计设备的安装机架。在实际应用场景中,这类直齿平行轴减速结构的传动效率较高,没有斜齿轮的轴向分力,对轴承的轴向载荷要求更低,适合用在正反转不频繁、载荷平稳的输送、给料、

  小型工装驱动等场景,运转过程中直齿轮的啮合噪音虽然略高于斜齿轮,但结构简单、维护成本低、备件采购方便,是中小功率传动场景中性价比很高的减速方案。建模过程中所有配合面都按照实际装配公差做了预留,轴承与轴、轴承与箱体座孔、齿轮与轴的配合都符合机械设计手册的公差要求,不存在过盈量过大无法装配或者间隙过大导致运转晃动的问题,所有零件的倒角、退刀槽等工艺结构都完整还原,符合实际机加工的工艺要求,不会出现无法加工的理想化结构。
