制冷平行机组用卧式PS机架底座结构

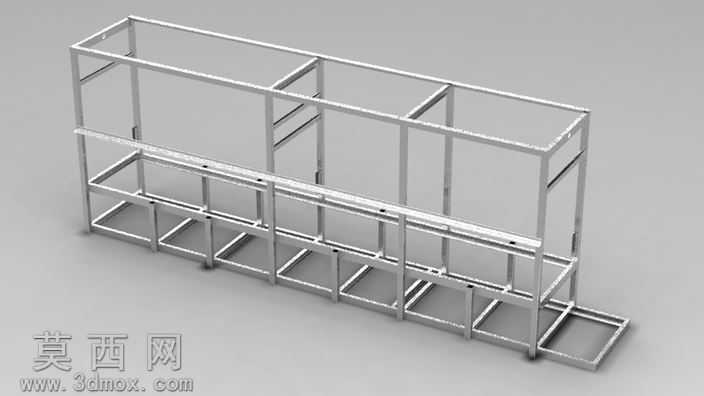

本模型为制冷平行机组配套的卧式PS底座机架，采用三维参数化建模方式完成全结构设计，建模过程中以方管型材的实际截面尺寸为基准，通过草图绘制、结构构件生成、剪裁延伸、角板补强等步骤完成整体框架搭建，所有型材交接处均做了贴合处理，避免出现结构干涉问题，同时预留了压缩机安装位、水平接收机安装位的定位孔位，孔位尺寸可随配置参数同步调整。模型渲染阶段采用哑光银白金属材质，模拟铝合金或镀锌方管的真实表面质感，添加了柔和的环境漫反射光照，清晰呈现框架的分层结构与空间排布，整体视觉效果简洁直观，能够清晰展示各层框架的位置关系与分隔逻辑。结构设计上采用多层分层式框架布局，底层为独立分隔的单元式承托格，中层为通长的横向承载梁，上层为连续的主框架结构，横向设置多道竖向分隔梁，将上层空间划分为多个独立的设备安装区间，可适配1到10台不同规格的压缩机安装需求，框架整体采用矩形截面型材拼接，所有连接节点均做了刚性连接处理，保证整体结构的承载强度与抗形变能力，能够满足多台压缩机并行放置时的承重要求。设计思路上采用模块化可配置的逻辑，将机架的长度、高度、宽度、压缩机安装位数量、适配压缩机导轨型号等参数设置为可变量，可通过外部电子表格联动参数直接调整模型尺寸，无需重新搭建基础框架，大幅提升了不同规格机组底座的设计效率，适配不同制冷量的平行机组定制需求，框架的横向分隔间距、纵向层间距均可随参数调整，适配不同型号压缩机的安装尺寸与检修空间要求，同时在框架的横向主梁上预留了通用安装孔位，可兼容不同品牌的压缩机导轨安装，无需二次打孔加工，降低生产制作的工序复杂度。
