可自定义适配管道的钳式紧固夹结构

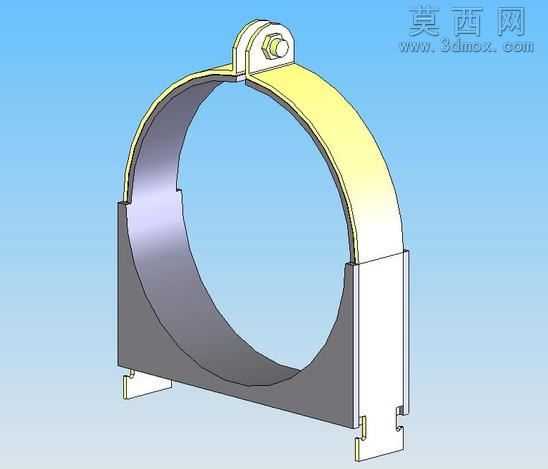

本作品为适配多规格管道固定需求的钳式紧固夹三维模型，整体采用SolidWorks完成全参数化建模，建模过程中对各部件的配合公差、装配逻辑做了严谨的参数约束，所有特征均保留完整编辑历史，方便后续根据不同管道外径、安装场景做尺寸调整与结构迭代。模型渲染阶段采用金属哑光材质模拟实际五金件的表面质感，下半部分固定基座做了深灰色磨砂金属材质区分，上半部分活动抱箍采用亮面金属材质表现冲压件的光滑表面，顶部锁紧螺栓做了倒角与螺纹细节刻画，还原标准紧固件的真实结构特征，整体渲染光影柔和，清晰展现各部件的衔接关系与结构层次。结构设计上，该夹具采用下半部分固定基座加下半圆弧承托、上半部分活动抱箍的开合式结构，基座底部设计有带卡位的安装支脚，可快速卡入对应安装导轨或安装基面的卡槽内，无需复杂对位即可完成初步定位；上半抱箍一端与基座通过铰接结构连接，可实现大角度开合，方便管道的置入与拆卸，另一端通过顶部的螺栓锁紧结构实现抱箍的收紧，可在一定范围内适配不同外径的圆形管道，抱紧后受力均匀，不会对管道表面造成压损。设计思路围绕通用化自定义夹具的需求展开，摒弃传统固定管径夹具适配性差的痛点，通过参数化的尺寸表格关联，使用者仅需在配套的参数表格中调整管道外径、安装基面尺寸等核心参数，即可快速生成对应规格的夹具模型，无需重新绘制草图与搭建特征，大幅降低同系列不同规格夹具的设计效率；同时结构上充分考虑实际使用的安装便捷性，铰接端的限位结构可避免抱箍开合过程中脱落，锁紧端的螺栓预留足够的调节行程，底部安装支脚的卡位结构可兼容常见的工业安装型材卡槽，既可以用于工业生产场景中的流体管道、线缆套管的固定，也可用于家装场景中给排水管道、燃气管道的辅助紧固，整体结构无冗余设计，所有壁厚、圆角均参考实际五金冲压件的工艺要求设置，可直接导出工程图用于生产加工，也可作为管道布设场景的三维布局素材使用。
