制冷系统用并行钣金机架结构设计

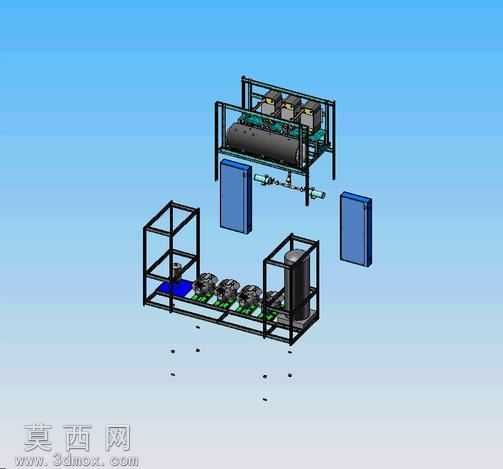

本套三维模型为制冷系统配套的并行系统机架，整体采用模块化钣金框架设计思路，在三维建模过程中优先遵循制冷系统的部件排布逻辑与安装维护需求，将多组功能单元通过垂直分层、并行排布的方式整合在统一的机架体系内。建模阶段首先完成主体方管焊接框架的参数化搭建，对每一处横梁、立柱的连接点位做了适配性的开孔与倒角处理，保证钣金件折弯后的装配公差控制在合理范围内，框架主体采用哑光黑色金属材质渲染，还原工业机架的真实质感。上层机架预留了制冷压缩机组、储液罐等核心重型部件的安装位，框架侧边设置了管线固定卡扣的安装点位，方便制冷管路的规整排布；下层并行排布的两组独立框架通过滑动导轨结构与主体机架连接，可沿水平方向抽拉展开，方便运维人员对下层安装的冷凝风机、过滤组件等部件进行检修操作，两组独立框架同样采用钣金折弯成型的结构，底部预留了风机安装的减震垫固定位，侧边设置了立式储液部件的环抱式固定结构。模型中还配套设计了两组独立的钣金门板构件，门板采用蓝色喷塑材质渲染，可通过滑动方式嵌入机架侧边的安装槽内，实现对内部管路与部件的防护。整体结构设计充分考虑了制冷系统的散热需求、部件承重需求与后期维护的操作空间，所有钣金件的折弯半径、连接孔位都符合通用钣金加工的工艺标准，框架的并行排布方式既压缩了设备整体的占地面积，又保证了各功能单元之间的操作间距，滑动安装的结构设计大幅降低了后期运维的拆装难度，垂直分层的布局也让制冷管路的走向更加顺畅，减少不必要的管路弯折带来的冷媒阻力损失。
