制冷系统用并行系统钣金机架结构设计

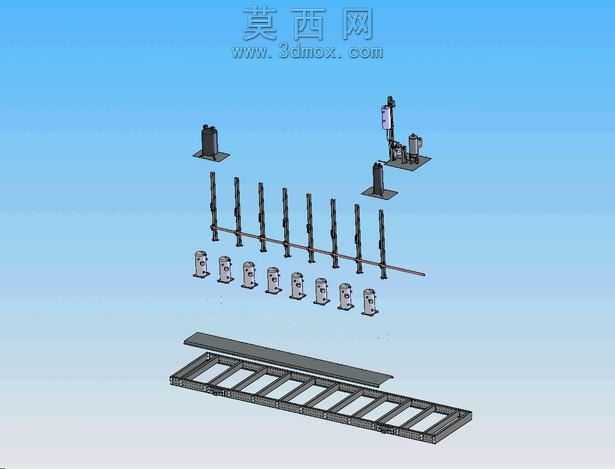

本作品为应用于制冷系统场景的并行系统机架三维设计模型，整体采用Huckbolted钣金件框架结构，建模阶段严格遵循钣金加工工艺规范，对每一处板材折弯、连接点位、安装基准都做了精准的参数化定义，确保模型可直接对接生产下料环节。模型完整呈现了机架的分解视图，将长条形承载框架、多组竖向支撑立柱、底部安装固定座、配套功能组件安装位等结构逐一拆分展示，清晰还原各部件的装配逻辑与位置关系，所有零件的配合公差都经过模拟校验，避免实际装配出现干涉问题。渲染阶段采用浅蓝渐变纯色背景突出主体结构，金属钣金部件赋予哑光冷轧钢材质，表面做了细微的磨砂质感处理，还原真实钣金件的工业质感，不同功能的小部件通过差异化的材质色彩区分，便于快速识别各部分的功能属性。设计思路上围绕制冷系统并行排布的安装需求，框架采用等距分格的承载结构，可同时适配多组制冷功能模块的并行安装，竖向立柱均匀排布保证整体承载的受力均匀性，底部固定座设计有标准化安装孔位，可适配不同场地的固定安装要求，整体结构兼顾承载强度、安装便捷性与后期维护的拆装便利性，所有连接点位采用Huckbolt连接结构，保证框架连接的牢固性与抗振性能，可满足制冷系统长期运行的结构稳定性要求。
