管道夹持专用U型阿尔法夹具结构设计

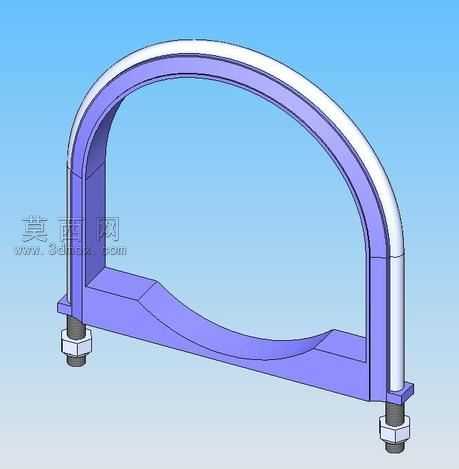

本款阿尔法夹具采用三维参数化建模方式完成整体结构设计，建模过程中优先考量管道类工件的夹持适配性，整体采用半开口U型拱形结构，主体支撑部分做了等厚加强处理，底部承托段设置内凹弧形贴合面，能够与不同管径的圆形管道外壁形成稳定的面接触，避免夹持过程中出现应力集中损伤工件表面的问题。建模阶段对拱形臂的曲率做了多轮参数调试，既保证整体结构具备足够的抗形变刚度，又尽可能压缩整体占用空间，适配狭小安装场景的使用需求。两端的锁紧结构采用标准螺栓配套六角螺母的组合形式，建模时预留了足够的螺纹调节行程，可根据待夹持工件的实际尺寸灵活调整锁紧力度，适配不同壁厚、不同材质的管道夹持需求。材质渲染阶段，主体结构部分赋予哑光紫蓝色工程塑料质感，模拟高强度玻纤增强尼龙的材质表现，既体现工装夹具的工业属性，也清晰区分主体结构与金属锁紧件的材质差异；螺栓螺母部分赋予镀锌金属材质，添加细微的表面磨砂纹理与边缘倒角高光，还原标准五金件的真实质感；背景采用渐变天蓝色搭配柔和的环境光，通过多角度打光突出结构的轮廓层次，拱形臂的边缘做了小圆角过渡处理，既消除建模过程中的尖锐棱角，也提升整体结构的工艺合理性。设计思路上围绕通用化适配核心，预留了自定义修改的参数接口，使用者可通过调整表格参数快速修改拱形跨度、臂厚、底部弧形曲率、螺栓孔位等核心尺寸，无需重新绘制基础结构即可快速生成适配不同场景的专用夹具版本，大幅降低同类型工装的设计迭代成本。整体结构无复杂异形曲面，所有连接部位均采用标准件配合，既降低实际加工的难度，也便于后期的维护与零件更换，可广泛应用于管路固定、特殊工位工件夹持、临时工装定位等多种工业场景。
