共轴反转多旋翼隐身武装直升机设计

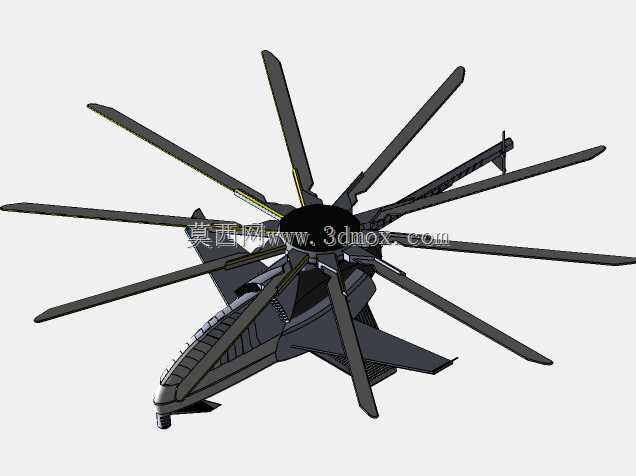

这款共轴反转多旋翼武装直升机的三维设计，核心围绕低空近距火力支援、纵深渗透突防的作战场景展开，区别于传统单旋翼带尾桨的直升机构型，采用上下两层共轴布置的多片主旋翼设计，取消了常规尾桨结构，既缩短了整机的纵向长度，也避免了尾桨传动系统带来的功率损耗与故障风险，在旋翼直径相同的前提下，能获得更高的悬停效率与低空机动响应速度。从结构设计逻辑来看，机身采用棱面折线的隐身修形思路，整机外轮廓无明显直角反射结构，可有效降低雷达波反射截面积，适配低空突防时规避地面防空探测的需求；机头位置预留了光电探测转塔与航炮安装接口，机身两侧设置内置武器舱的安装边界，可根据任务需求挂载反坦克导弹、火箭弹发射巢等载荷，同时保证外挂载荷不会破坏整机的气动连续性与隐身性能。尺寸边界设计上，主旋翼的旋转直径控制在满足舰载起降、狭窄场地垂直着陆的适配范围内，机身宽度兼顾了空运装载的尺寸限制，起落架采用可收放式结构，收纳后与机身棱面完全齐平，减少飞行过程中的气动阻力。旋翼系统的每一片桨叶都采用了后掠翼尖设计，可降低高速前飞时的桨尖激波阻力，上下旋翼的间距经过反复参数校核，既避免了大机动飞行时上下桨叶出现打桨干涉，也尽可能压缩了整机高度，降低地面停放时的空间占用。传动系统的安装舱段布置在机身中部重心位置，可平衡机头探测设备、机尾动力组件的重量分布，保证整机悬停与飞行时的姿态稳定性；尾梁末端设置小型垂尾与水平安定面，在高速前飞时可提供部分航向稳定性，降低旋翼系统的操纵负荷。针对低空复杂地形飞行的需求，机身下部的结构预留了装甲防护层的安装空间，可抵御小口径轻武器的射击，发动机进气道采用格栅式屏蔽设计，既避免低空飞行时吸入杂物，也能降低进气道的雷达与红外信号特征，排气口设置在机身两侧上部，可利用旋翼下洗气流快速吹散高温排气，降低红外制导武器的锁定概率。
