重型卡车行驶防护支撑结构设计

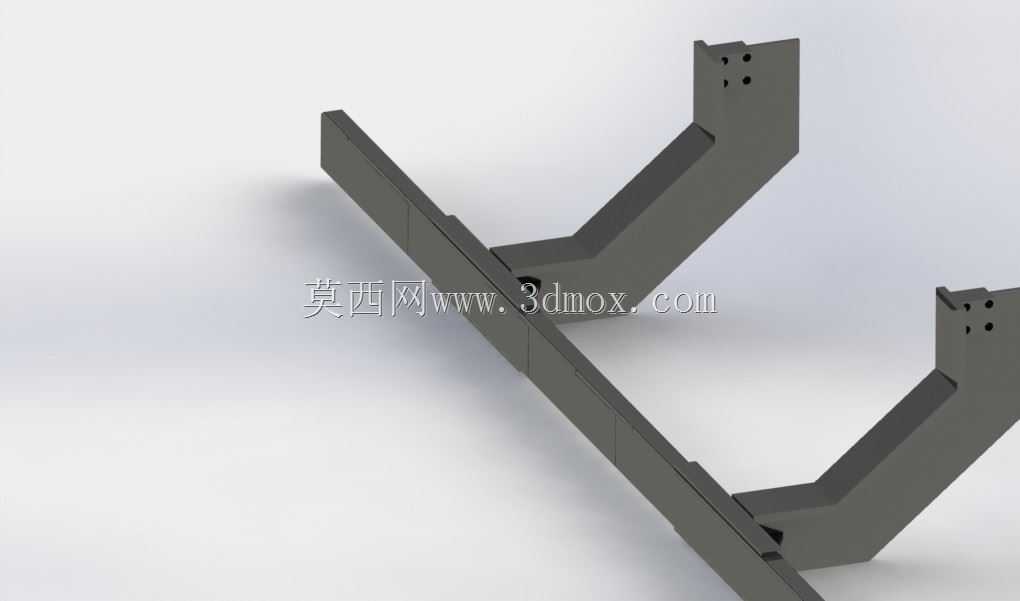

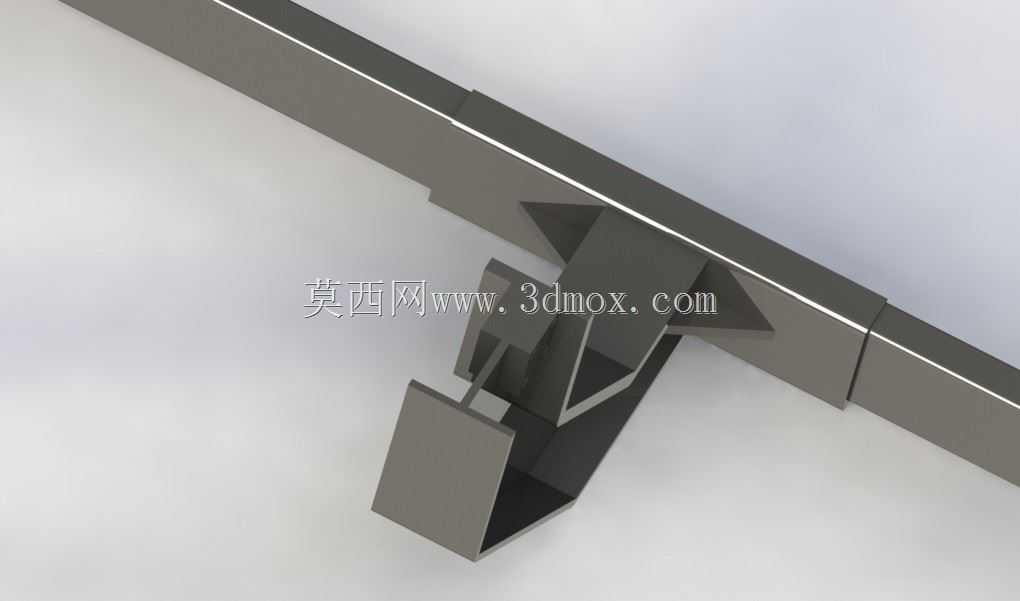

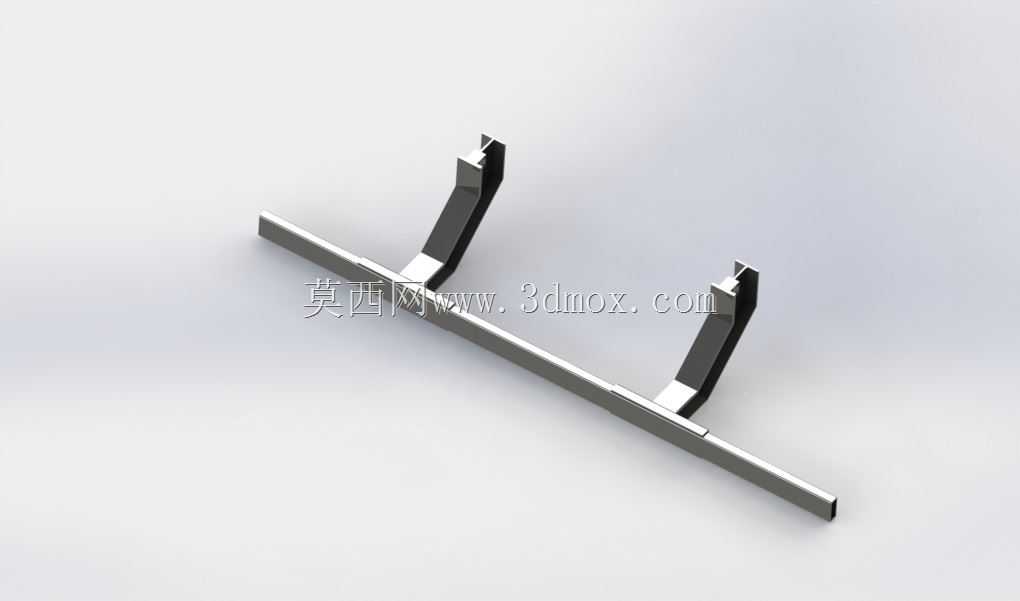

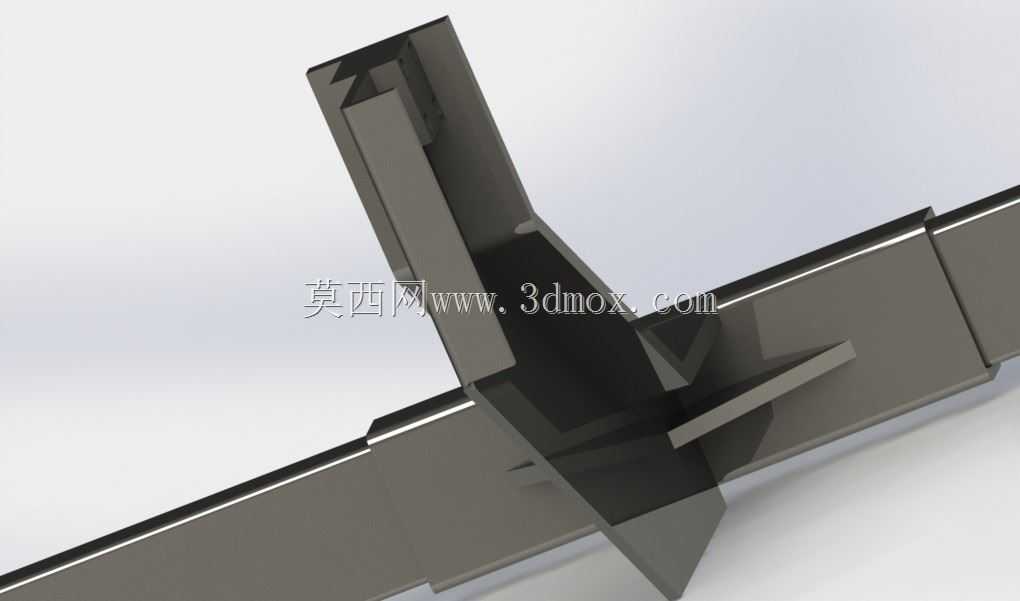

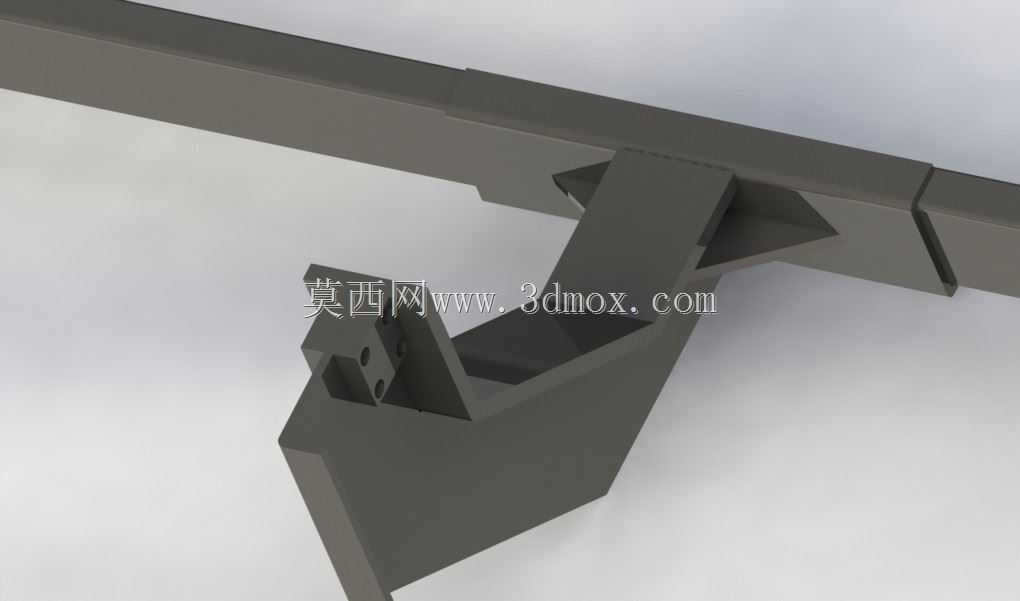

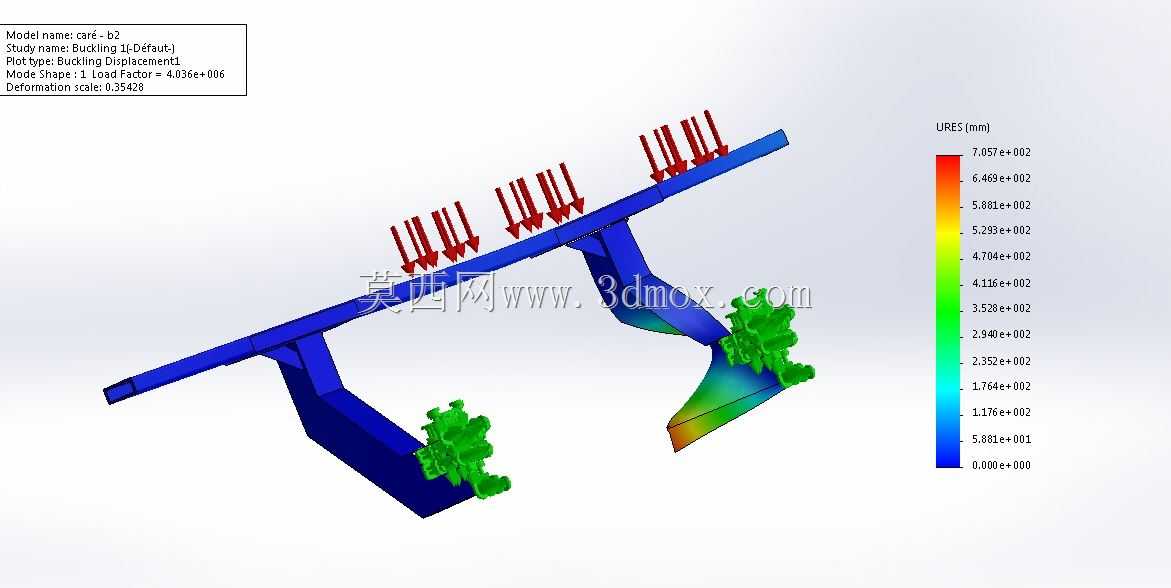

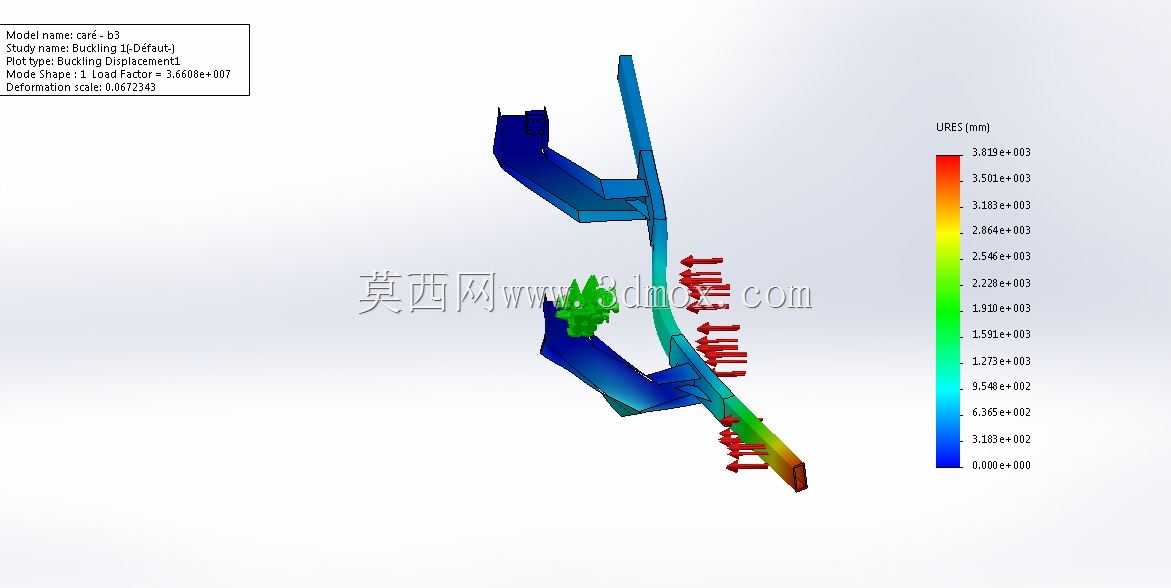

该防护结构主要应用于重型货运卡车底盘下部区域，核心作用是在车辆行驶过程中应对复杂路况下的底部剐蹭、异物撞击风险，避免底盘核心传动、管线部件受外力冲击损坏，同时在车辆发生托底工况时承接冲击力，分散载荷避免局部应力集中造成的结构失效。从结构设计逻辑来看，整体采用双支臂搭配横向承载梁的布局，支臂采用变截面弯折构型，在保证整体支撑跨度的同时，避开底盘下方原有管线、传动部件的安装空间，不会与车辆原有底盘布局产生干涉，横向梁体上预留的多组安装位可适配不同规格的附属防护附件安装，满足不同车型的改装适配需求。材料选型上依托铁基材料的易切削加工特性，构件整体加工工艺性优异，可通过常规冲压、弯折、焊接工艺完成成型，无需特殊定制加工设备，适合批量生产落地，材料本身的抗冲击韧性可满足日常行驶中的冲击载荷要求，整体构件质量控制在合理区间，不会过度增加车辆整备质量，避免带来额外的燃油消耗负担。安装边界方面，支臂上端的连接点位完全匹配卡车底盘原有纵梁的安装孔位，无需对底盘原有结构进行打孔、焊接改装，可直接通过螺栓紧固件完成装配，大幅降低现场安装的作业难度，横向承载梁的离地高度经过反复校核，既保证足够的通过性，避免正常行驶中频繁剐蹭路面，又能在托底发生时第一时间承接冲击，保护上方核心部件。结构受力层面，支臂与横梁的连接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，在承受正向冲击时，载荷可顺着支臂构型传导至底盘纵梁整体结构，不会在连接位置出现断裂失效，经过受力仿真验证，结构在常规冲击载荷下的形变均处于弹性形变区间，不会出现不可逆的结构损坏，日常使用中仅需做常规的锈蚀防护检查即可，维护成本极低。该结构可适配多数重型载货卡车的底盘防护改装需求，尤其适合经常行驶在非铺装路面、工地矿区路况的货运车辆使用，可有效降低底盘部件受冲击损坏的概率，减少车辆运维成本。
