小型包裹递送输送机构组件结构设计

　　在电商仓配、末端网点分拣、小型物料转运的作业场景里，这类紧凑式包裹递送组件常作为输送线的末端递出单元，承担将主输送线承载的包裹平稳推送至下一工位、分拣格口或者打包台的功能，相比整段长距离输送机，这类模块化递送单元更适配空间局促的作业点位，能灵活嵌入现有输送系统的断点位置，填补不同工位间的输送衔接空白。从结构设计逻辑来看，该组件采用侧装式固定方案，主体安装基座为带阵列安装孔的金属板材结构，安装孔位采用等间距排布设计，可适配不同厚度的输送线侧梁安装需求，安装时无需对原有输送线主体做大规模改造，仅需通过螺栓穿过对应安装孔完成锁紧固定，单组件整体质量控制在2700克，单人即可完成拆装调整，适配现场快速改线、工位调整的作业需求。

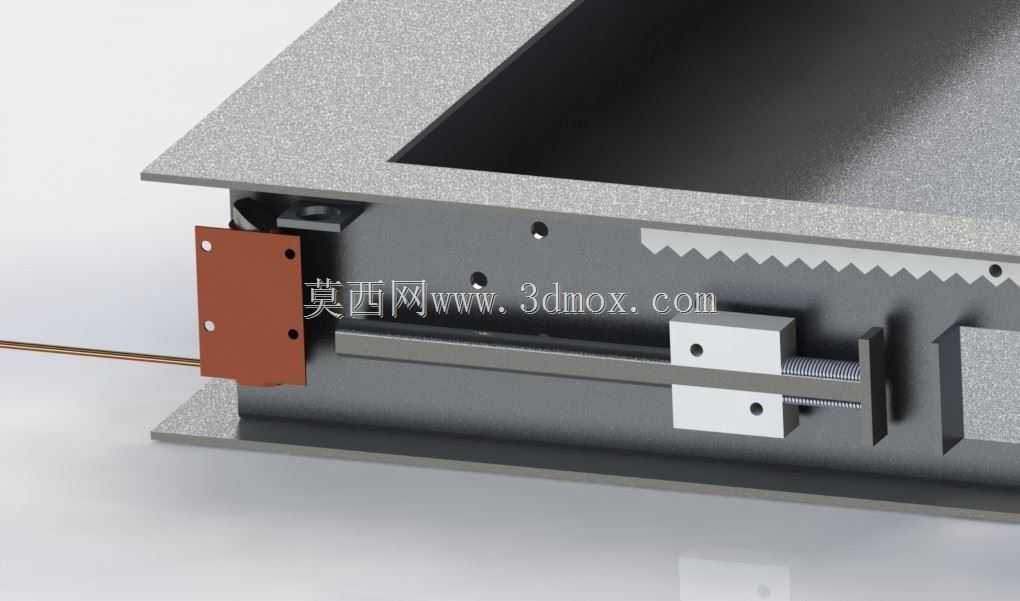

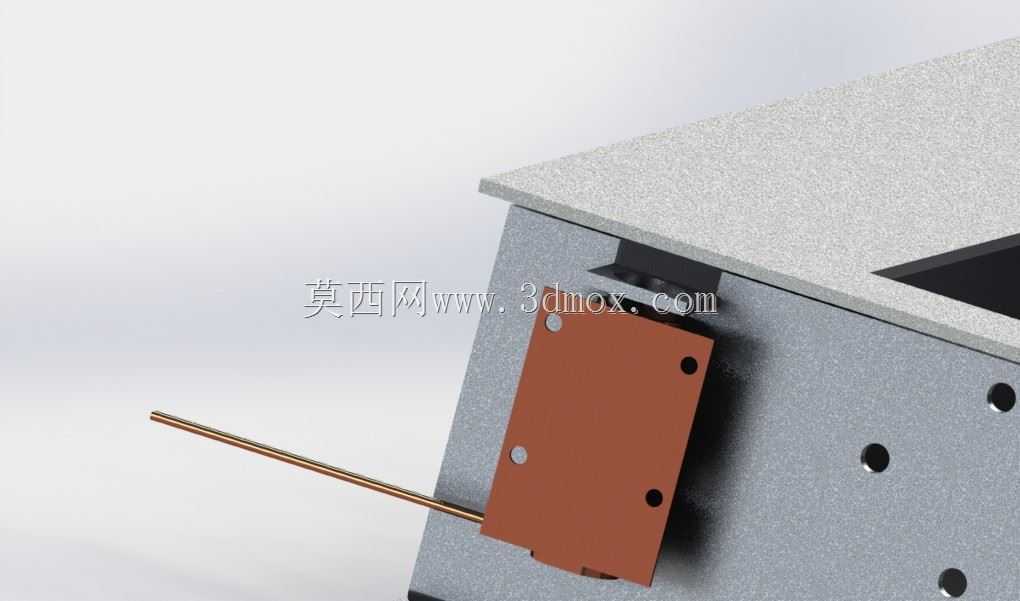

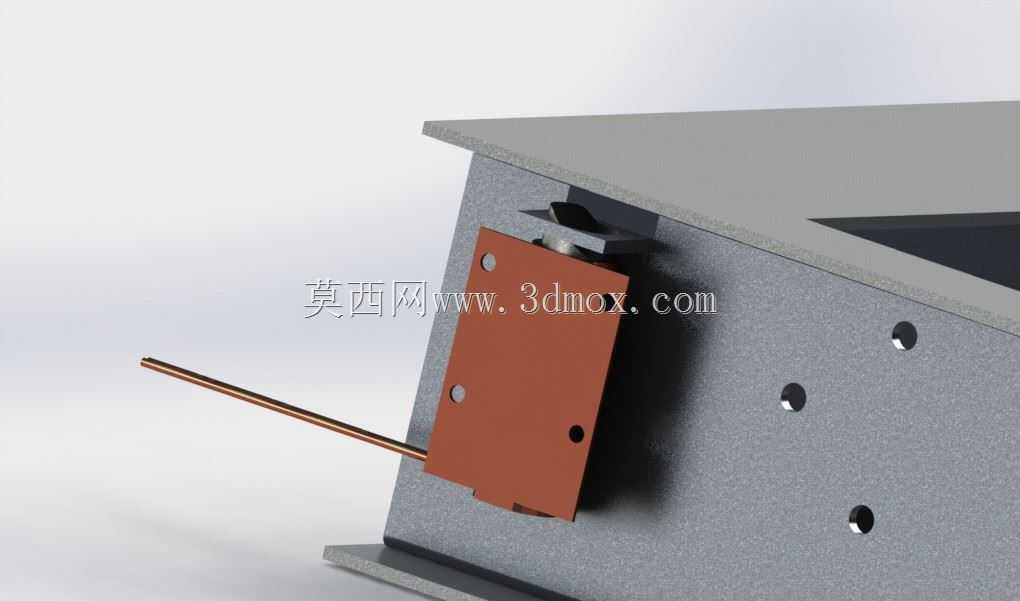

　　组件核心的递送执行端采用细长金属拨杆结构，拨杆表面做光滑钝化处理，避免推送过程中刮损包裹外包装，拨杆的伸出行程经过匹配设计，可覆盖常规小型包裹、文件封、软包快递件的推送宽度范围，不会出现推送行程不足导致包裹卡滞、或者行程过长剐蹭相邻工位设备的问题。驱动模块集成在安装基座的棕色绝缘安装板后侧，安装板采用绝缘耐磨材质加工，既可以隔绝驱动模块运行时的静电传导至输送线架体，也能在长期往复动作中保持结构尺寸稳定，不会因为频繁震动出现安装位偏移。安装板上的定位孔采用大小孔搭配的设计，其中两个圆孔为基准定位孔，剩余一个长圆孔为调整孔，安装时可通过长圆孔微调拨杆的初始伸出位置，适配不同宽度规格的输送线安装需求，降低现场安装的对位难度。

　　从安装边界来看，该组件整体突出输送线侧梁的厚度尺寸经过压缩设计，不会占用输送线外侧过多的通行空间，组件底部与输送线皮带/滚筒表面预留有足够的安全间隙，不会在运行过程中剐蹭输送面，也不会卷入输送面的杂物、包装碎屑。在实际工况适配性上，该递送组件的动作逻辑为间歇式往复推送，当包裹到达递送工位时，拨杆伸出将包裹横向推出输送面，随后快速复位等待下一件包裹，动作节拍可匹配常规中小件分拣线每小时1200-1800件的处理效率，不会成为整条输送线的效率瓶颈。结构设计时充分考虑了现场维护的便捷性，驱动模块与拨杆采用快拆式连接结构，无需完全拆解安装基座即可单独更换磨损的拨杆或者驱动元件，减少设备停机维护的时间。

　　基座上的阵列安装孔不仅适配常规的铝型材输送线侧梁，也可通过加装转接板适配方管焊接架体、不锈钢架体等不同材质的输送线架体，通用性较强。在细节处理上，拨杆与驱动模块的连接位置做了防松设计，避免长期往复动作出现连接松动导致拨杆下垂、剐蹭输送面的问题，安装板与金属基座之间设置有减震垫层，可吸收驱动模块往复动作产生的震动，降低运行时的噪音，改善作业现场的环境。这类递送组件通常不会单独使用，多组组件沿输送线长度方向按格口间距排布，即可组成多格口的分拣输送线，每个组件对应一个分拣格口，根据上位系统的信号触发对应位置的组件动作，将包裹推入对应格口，相比摆轮式分拣机、交叉带分拣机等大型分拣设备，这类模块化组件组成的分拣线成本更低，布局更灵活，尤其适合日处理量在万件以内的小型网点、云仓使用，也可作为大型分拣系统的末端补充分拣单元，处理异形件、超小件等大型分拣设备难以处理的包裹类型。设计过程中针对常见的卡包问题做了结构优化，拨杆的推送端面做了圆弧过渡处理，不会勾挂包裹的打包带、快递袋边角，推送动作的启动与停止位置做了限位设计，避免拨杆过冲导致包裹掉落到格口外侧，复位时的速度曲线做了缓停处理，减少复位冲击带来的部件松动问题。
