嵌入式方座旋钮式机械扭锁结构

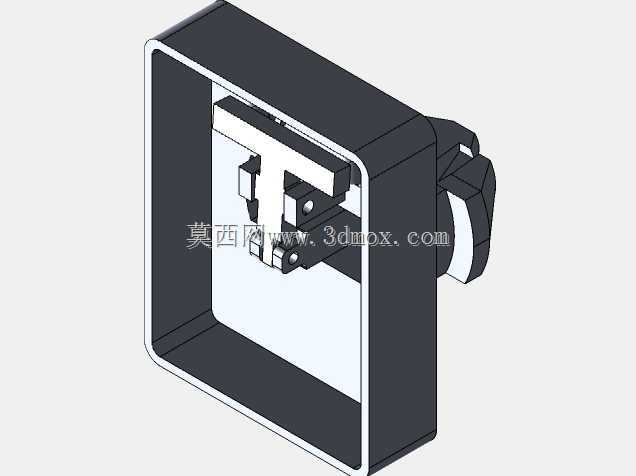

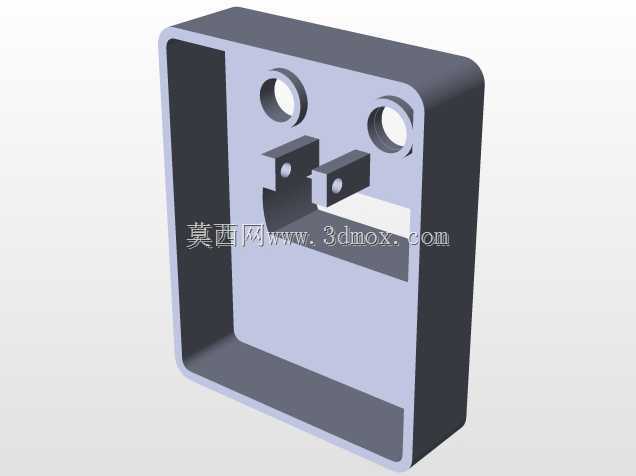

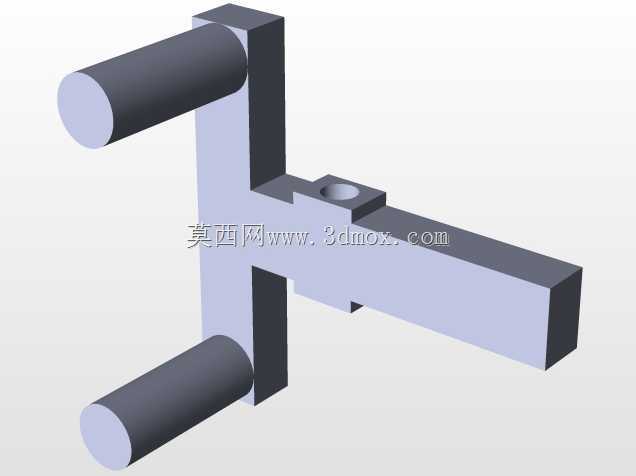

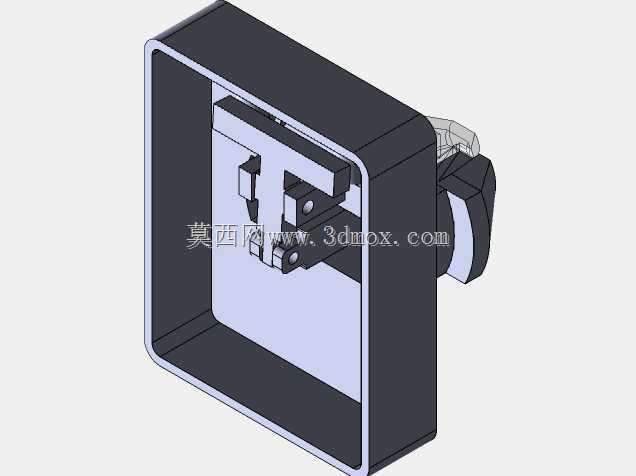

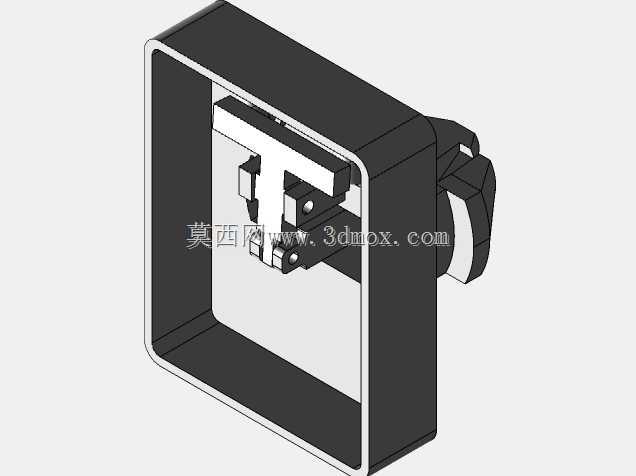

　　这款扭锁主要面向小型电控柜、仪表箱、嵌入式设备舱门这类需要频繁启闭、对锁具外露尺寸有严格限制的场景，日常运维中操作人员无需额外工具，仅通过旋钮旋转即可完成锁止与解锁动作，相比传统螺丝紧固的舱门结构，能大幅缩短设备开盖检修的操作时长，也避免了螺丝掉落遗失、螺纹滑牙失效这类常见运维问题。从结构设计逻辑来看，整体采用方型嵌入式基座作为承载主体，基座外轮廓做了直角过渡处理，适配常见的方形开孔安装位，安装时仅需在舱门板上开出对应尺寸的方孔，将基座从外侧嵌入后通过背部的卡接结构或者紧固件完成固定，不需要额外设计复杂的安装避让槽，对门板的厚度适配范围较宽，从1mm的薄钣金到5mm的工程塑料门板都能可靠固定。锁芯的传动部分采用T型拨块结构，

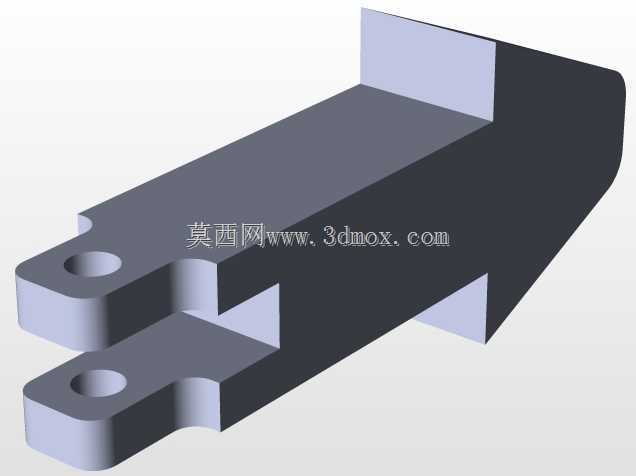

　　旋钮旋转时带动内部的转轴转动，转轴末端的T型拨块同步旋转90度，即可实现锁止状态的切换：当拨块横向伸出时，会卡在舱体内部的挡边结构上，完成舱门的锁闭；当拨块旋转至纵向位置时，拨块完全收回到基座轮廓范围内，舱门即可顺利开启，整个传动路径没有多余的连杆结构，传动效率高，长期使用也不会出现连杆松脱、卡滞的问题。旋钮部分做了外凸的防滑造型，表面带有细微的防滑纹理，即使操作人员佩戴薄型劳保手套也能顺利施力旋转，不会出现打滑脱手的情况，旋钮与基座之间设置了阻尼定位结构，旋转到锁止和解锁两个极限位置时会有清晰的档位反馈，操作人员不需要额外观察锁具状态，仅凭手感就能判断是否锁止到位，避免出现假锁、锁止不到位导致舱门意外开启的问题。从安装边界来看，

　　基座嵌入门板后，背部的突出尺寸控制得非常紧凑，不会占用舱体内部过多的布线空间，对于内部空间局促的小型仪表箱、壁挂式控制盒来说，不会和内部的电路板、接线端子产生干涉，拨块的旋转行程也做了限位设计，旋转过程中拨块的活动范围完全在基座的投影区域内，安装时不需要在舱体内部额外预留拨块的避让空间，降低了整体舱体的结构设计难度。锁具的外露部分没有突出的棱角，所有外露边缘都做了小圆角过渡处理，安装在设备外侧不会剐蹭过往人员，也不容易被外力磕碰损坏，整体结构没有易损的弹性零件，所有受力部件都采用刚性结构设计，抗冲击性能好，即使在有轻微振动的设备上使用，也不会出现自行松脱解锁的情况。在实际选型适配时，这款扭锁可以直接替代同安装尺寸的传统方形转舌锁，

　　不需要修改原有门板的开孔尺寸，替换成本极低，锁止力度可以通过调整拨块与舱内挡边的搭接量来适配不同的密封需求，如果舱门带有密封胶条，只需要适当增加拨块的搭接尺寸，就能保证锁止后胶条有足够的压缩量，满足IP54左右的防护等级要求。整个结构的零件数量很少，拆解后仅包含基座、旋钮转轴、T型拨块、定位弹片几个核心零件，装配工序简单，适合批量生产组装，零件的加工工艺性好，基座可以采用锌合金压铸或者工程塑料注塑成型，转轴和拨块采用金属冲压或者机加工成型，不需要复杂的二次加工工序，制造成本可控，能够满足批量设备配套的成本要求。
