铰接式安装锁紧连接支架结构设计

这款铰接式锁紧连接支架，在各类需要实现开合限位、快速锁止的工装夹具、小型设备舱门、检测治具结构中应用十分广泛，日常在自动化生产线的工件定位工位、小型机电设备的检修门连接部位、非标治具的快换锁紧模块上，都能见到这类结构的身影。从实际使用场景来看，它的核心作用是实现两个相对转动构件之间的连接与位置锁止，当活动端转动到预设工作位置时，支架自带的卡合结构可以自动卡入限位槽，无需额外加装锁扣即可保持位置固定，需要解锁时只需扳动活动端的解锁拨片即可快速释放，操作动作幅度小，适合安装空间局促的工位使用。

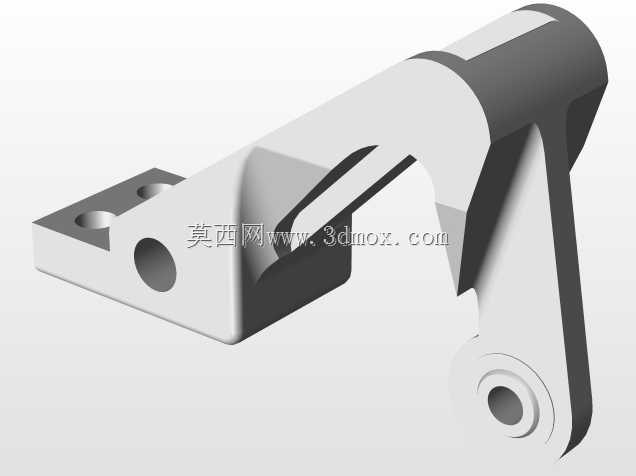

设计这款构件时，首先要考虑的是安装基准面的平面度要求，支架底部的安装法兰设置了两个沉头安装孔，孔位间距按照常用的型材安装槽距匹配，安装时可以直接通过内六角螺栓固定在型材基准面或者设备安装板上，沉孔设计可以保证螺栓头完全沉入法兰平面，不会突出表面干涉活动构件的转动行程。铰接端的轴孔采用了同轴度公差控制，孔内预留了衬套安装余量，长期往复转动时可以通过更换耐磨衬套延长整体构件的使用寿命，无需整体更换支架，降低后期维护成本。

从结构受力角度来看，支架的卡合臂做了变截面加厚处理，在锁止状态下，卡合面的接触应力集中区域做了圆弧过渡，避免应力集中导致的构件断裂，卡合臂的解锁行程经过反复校核，扳动角度控制在15度以内即可完成完全解锁，操作时不需要过大的扳动力，一线操作人员单手即可完成解锁操作。活动铰接臂的侧面做了减重凹槽设计，在不降低整体结构强度的前提下，尽可能减少构件自身重量，降低转动时的惯性冲击，同时凹槽结构也可以作为安装时的对位基准，方便装配时快速调整支架的安装角度。

安装边界方面，支架整体转动时的最大外轮廓包络尺寸需要在设计装配工位时提前预留，底部安装法兰的厚度经过优化，既保证了安装时的结构刚性，又不会过多占用Z向安装空间，铰接轴的中心高度与安装法兰平面保持固定尺寸差，可以直接和同系列的配套构件实现尺寸互换，不需要额外调整安装位置。卡合部位的锁止深度经过合理设计，既保证锁止状态下不会因为设备运行的振动出现意外脱开，又不会因为卡接过深导致解锁时出现卡滞问题，在常规的工业设备振动工况下可以保持稳定的锁止状态，适配多数轻型工业设备的连接锁紧需求。
