航空用折角式铰接连接支架结构

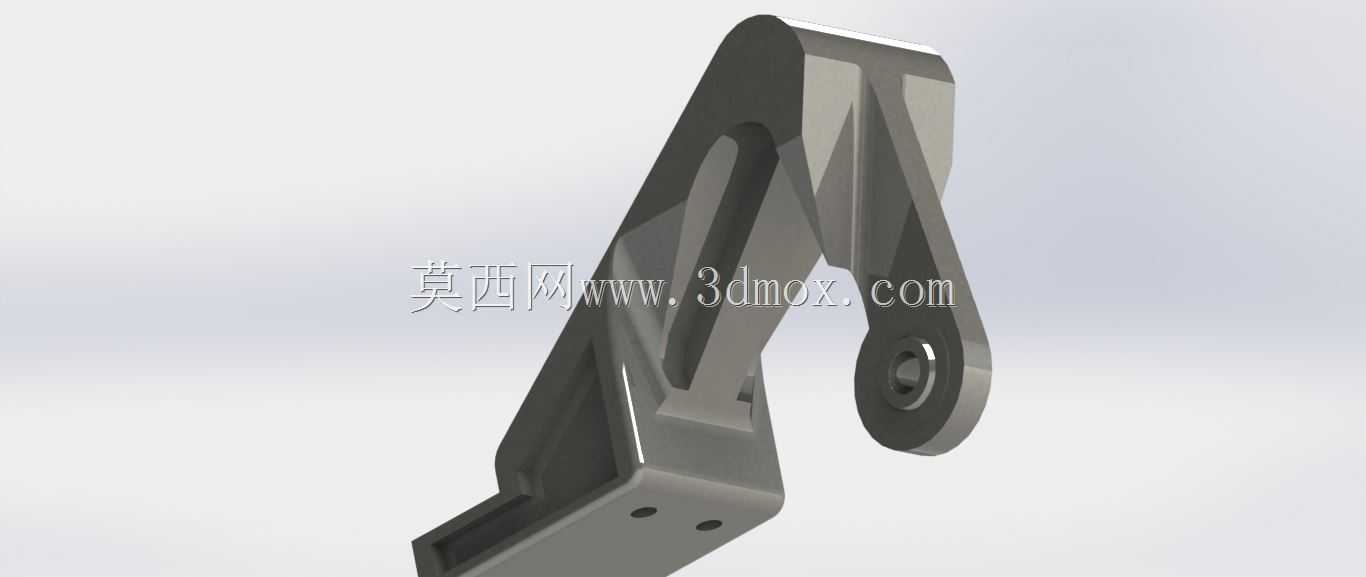

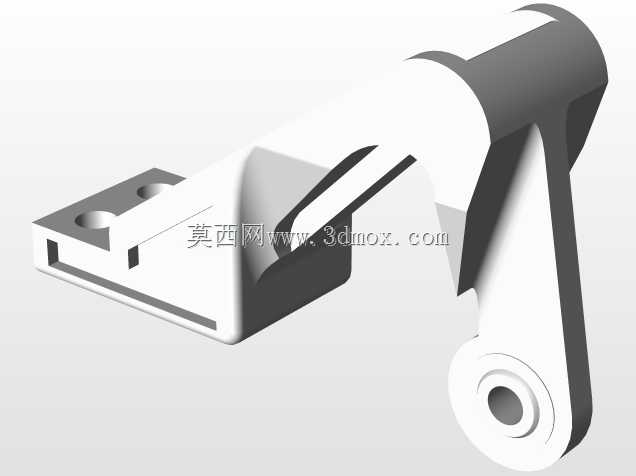

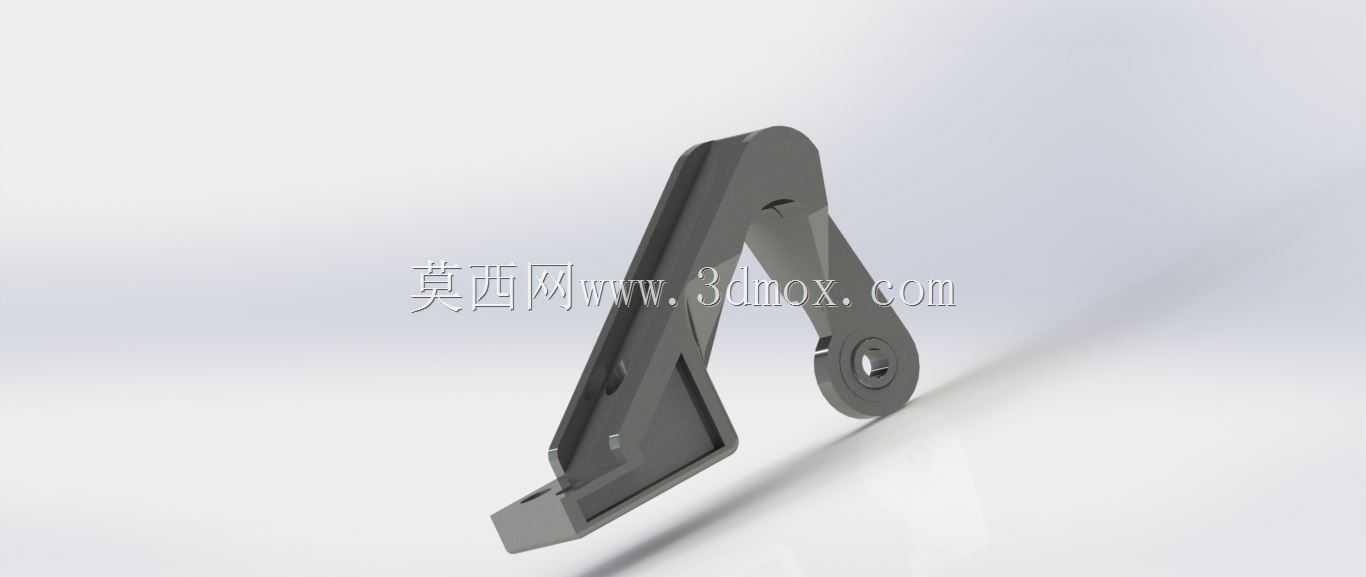

该铰接连接支架主要应用于轻型通航飞机的操纵系统联动环节，承担操纵力传递与活动关节铰接的核心功能，在实际装机场景中，一端通过平面安装面与机身内部的操纵拉杆基座固定，另一端通过带衬套的铰接孔与操纵摇臂配合，将飞行员的操纵输入稳定传递至对应舵面，同时抵消操纵过程中产生的侧向分力，避免连杆出现卡滞或偏磨问题。从结构设计逻辑来看，整体采用折角式构型，而非传统直臂支架，主要是为了适配机身内部狭窄的走线与安装空间，在避让周边线束、管路的同时，保证力传递路径的直线性，减少力传导过程中的力矩损耗。支架主体采用等强度变截面设计，靠近安装端的部位厚度更大，用于承受固定端的交变载荷，靠近铰接端的部位做了局部加厚处理，用于抵消铰接孔位置的应力集中，整体壁厚过渡平缓，没有出现突变的直角结构，从根源上降低了长期受交变载荷产生疲劳裂纹的风险。铰接孔位置预设了衬套安装位，实际使用时可压入自润滑铜衬套，无需额外加注润滑脂即可满足长期往复转动的耐磨需求，同时衬套磨损后可单独更换，无需整体替换支架，降低后期维护成本。安装边界方面，固定端的安装面为铣削加工的平面，平面度公差控制在0.02mm以内，两个安装孔的孔位公差严格控制在±0.01mm，保证安装后支架不会出现偏斜，铰接端的孔与固定端安装面的平行度公差控制在0.03mm以内，避免铰接后摇臂转动时出现别劲问题。支架整体外形做了倒圆角处理，所有锐边均做了R0.5的倒角，既避免安装过程中划伤操作人员或周边管线，也减少了应力集中点。在实际工况下，该支架可承受最大1200N的轴向拉力与80N·m的交变弯矩，满足轻型飞机操纵系统的载荷要求，同时整体重量控制在较低水平，符合航空构件轻量化的设计需求。建模过程中严格遵循航空构件的设计规范，所有配合尺寸均预留了合理的安装间隙，固定端安装孔预设了沉头位，可采用沉头螺栓进行固定，保证安装后螺栓头不会突出支架表面，避免与周边运动部件产生干涉。折角部位的内侧做了加强筋结构，在不增加整体壁厚的前提下提升了折角位置的结构强度，避免受冲击载荷时折角处出现断裂问题。
