六旋翼迷彩武装作战无人机结构设计

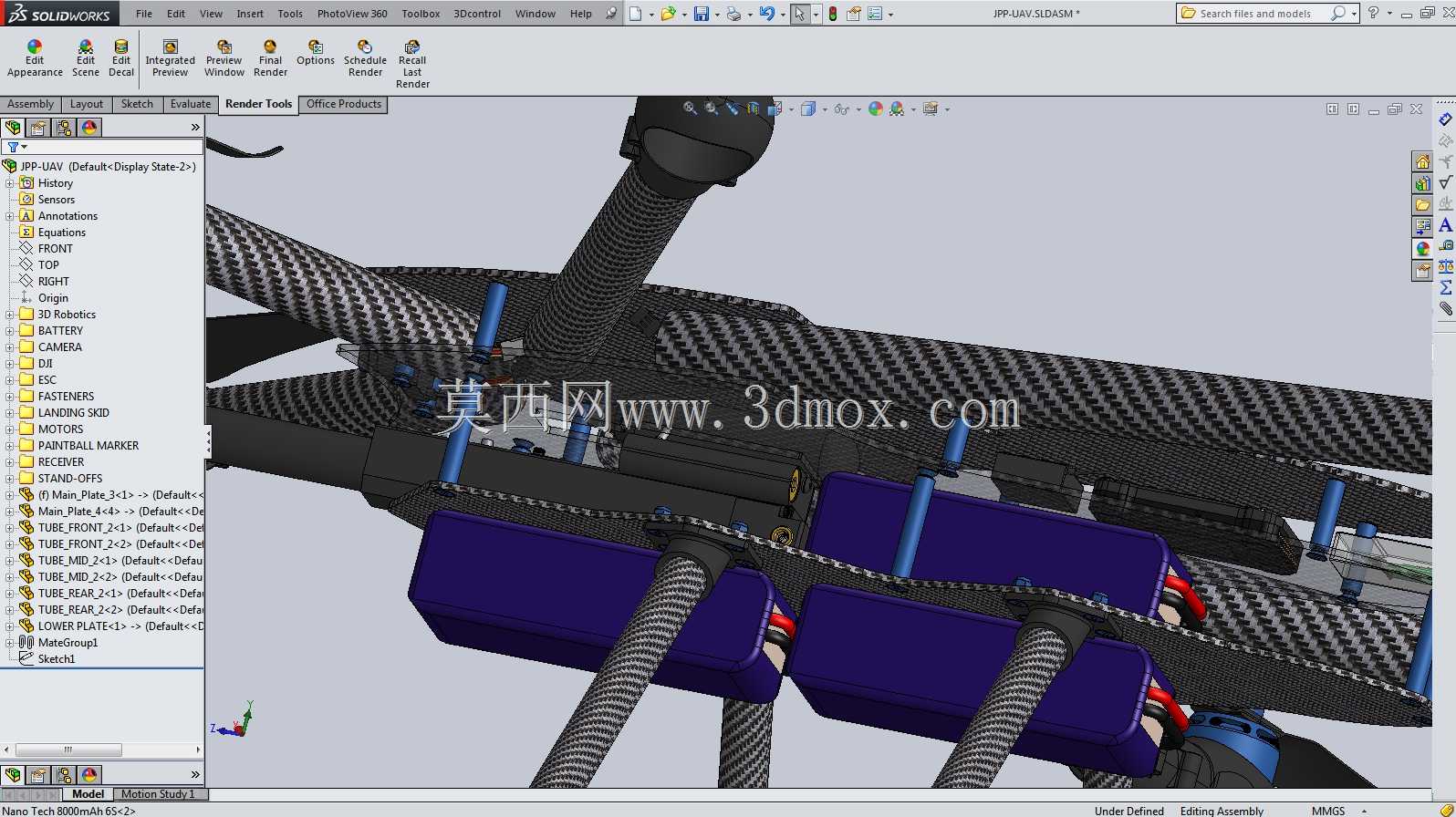

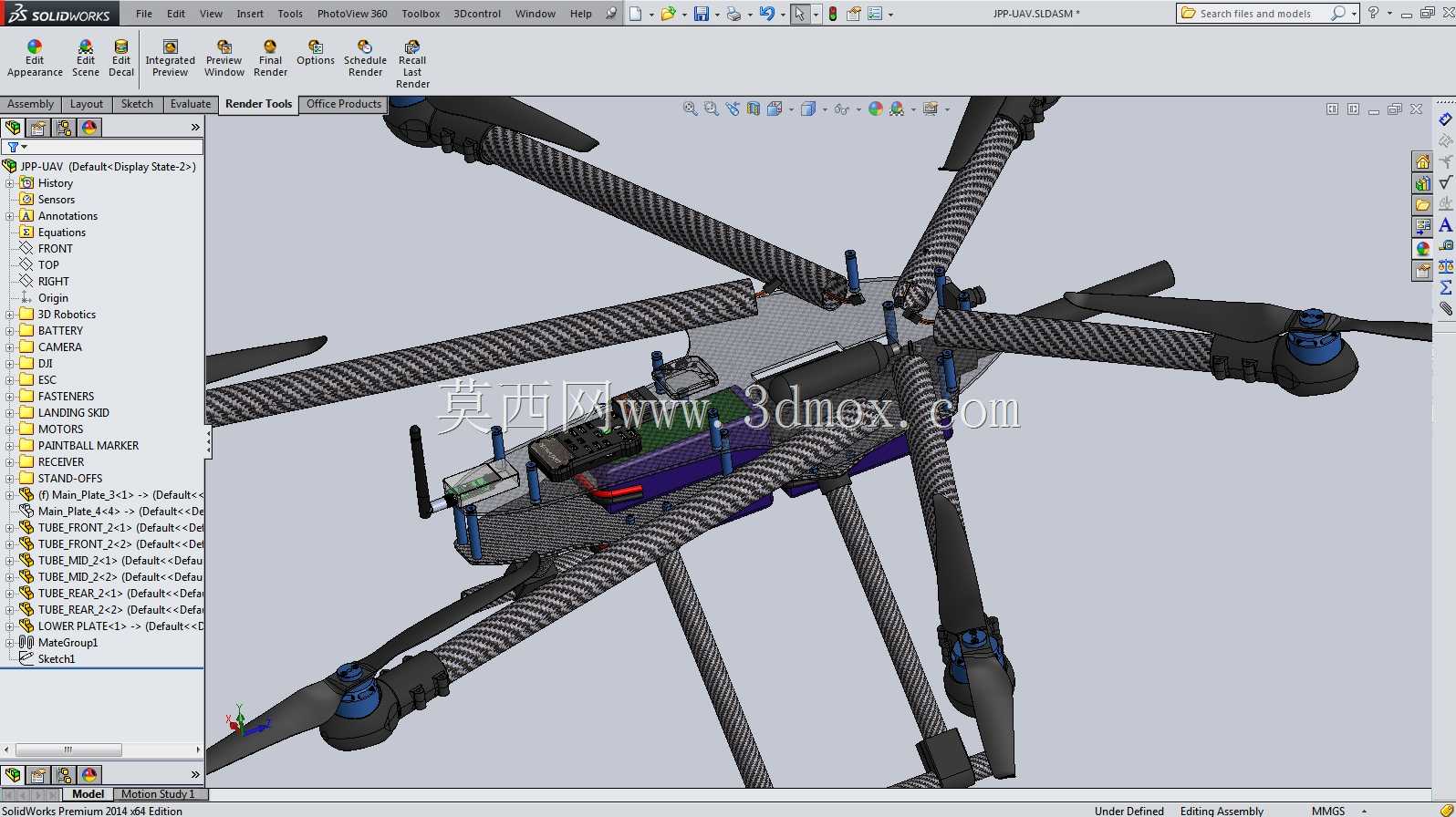

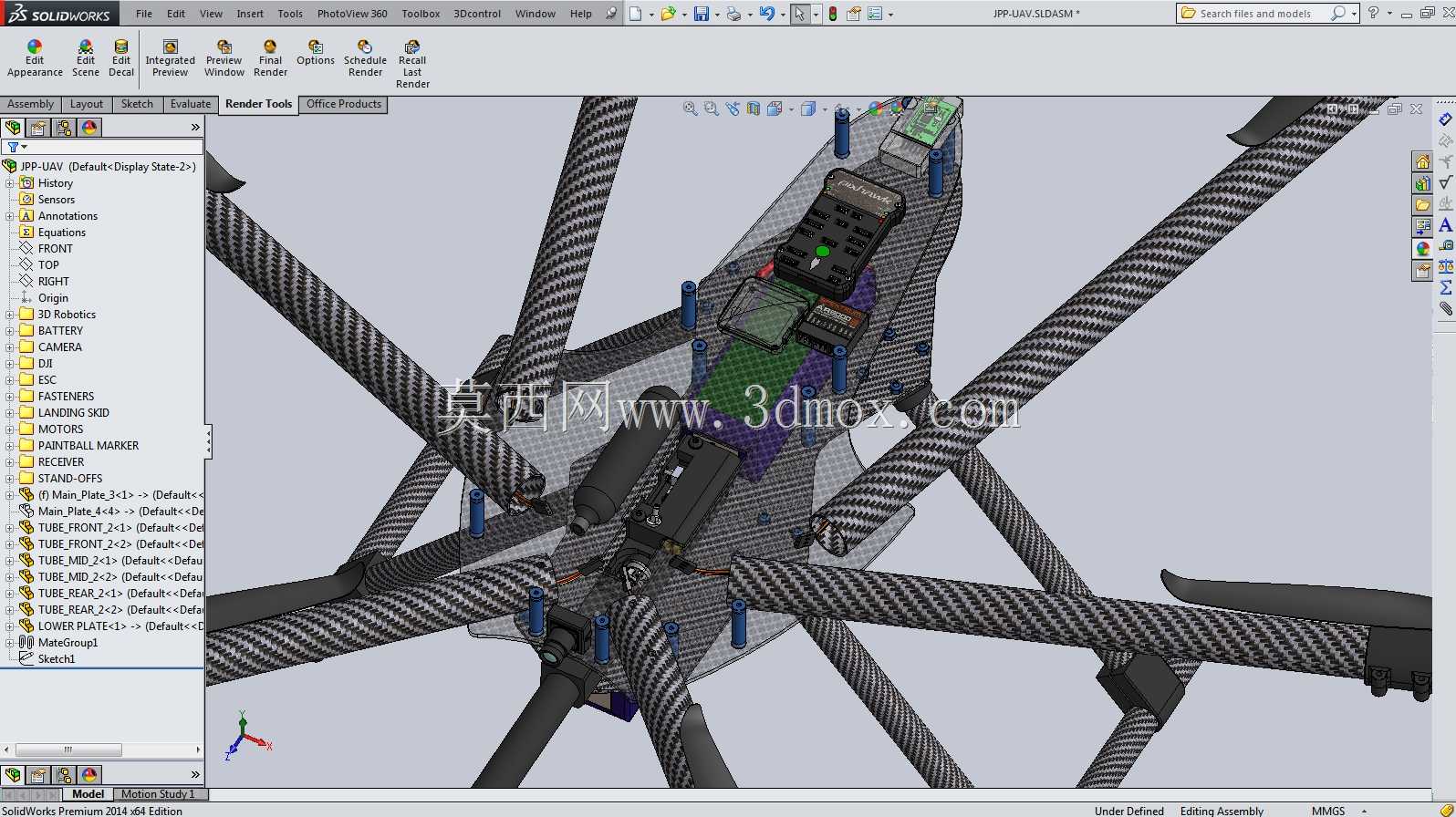

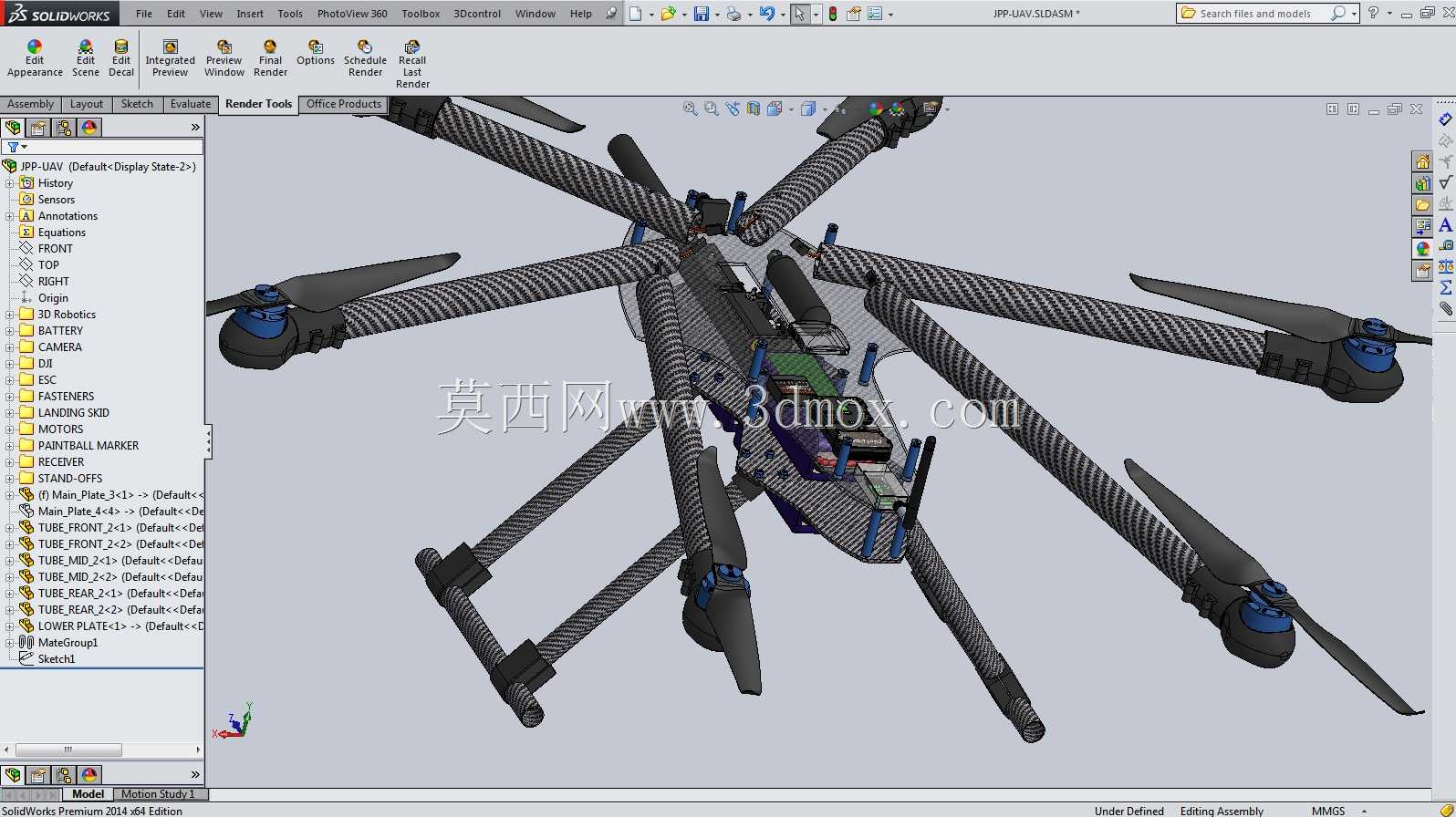

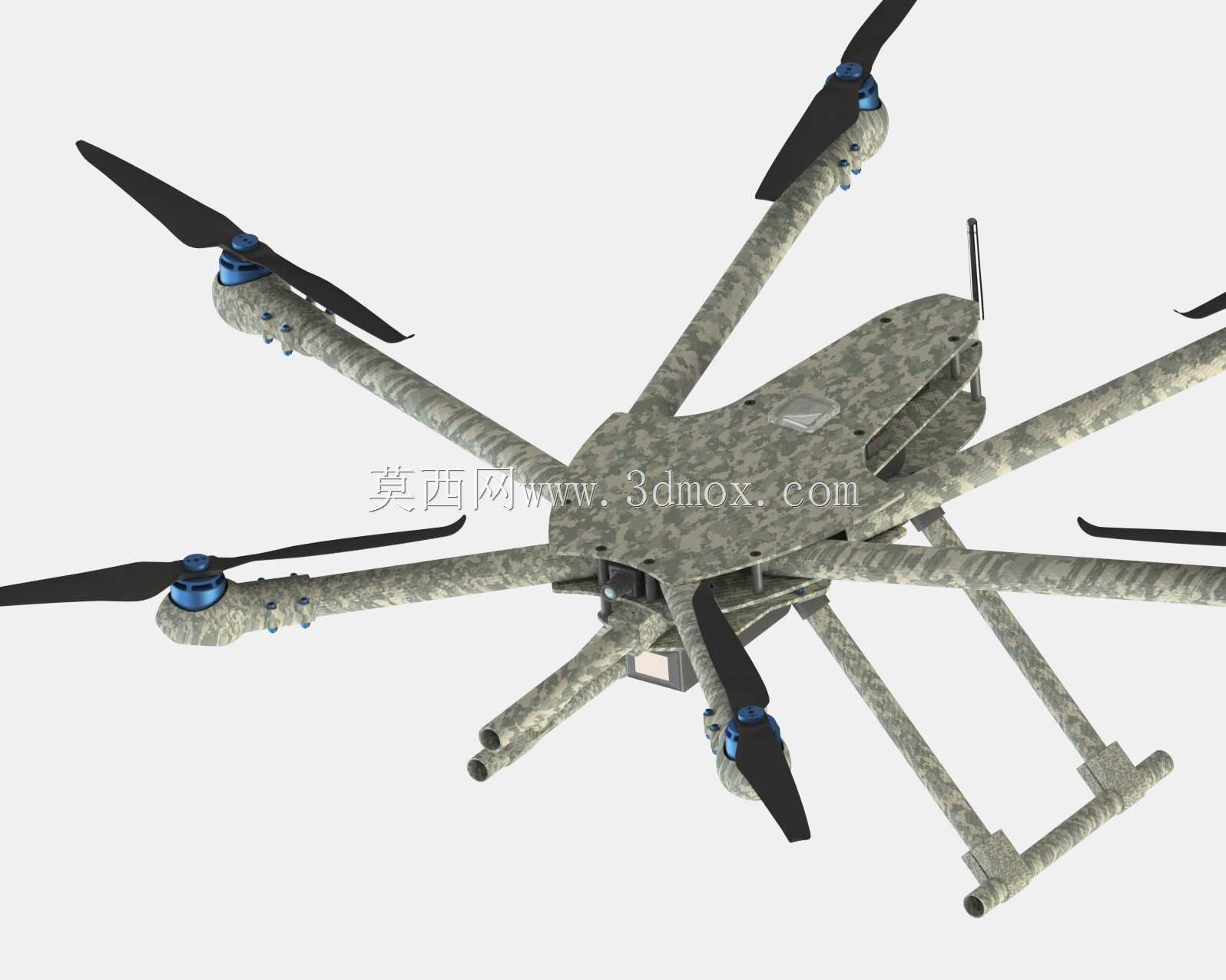

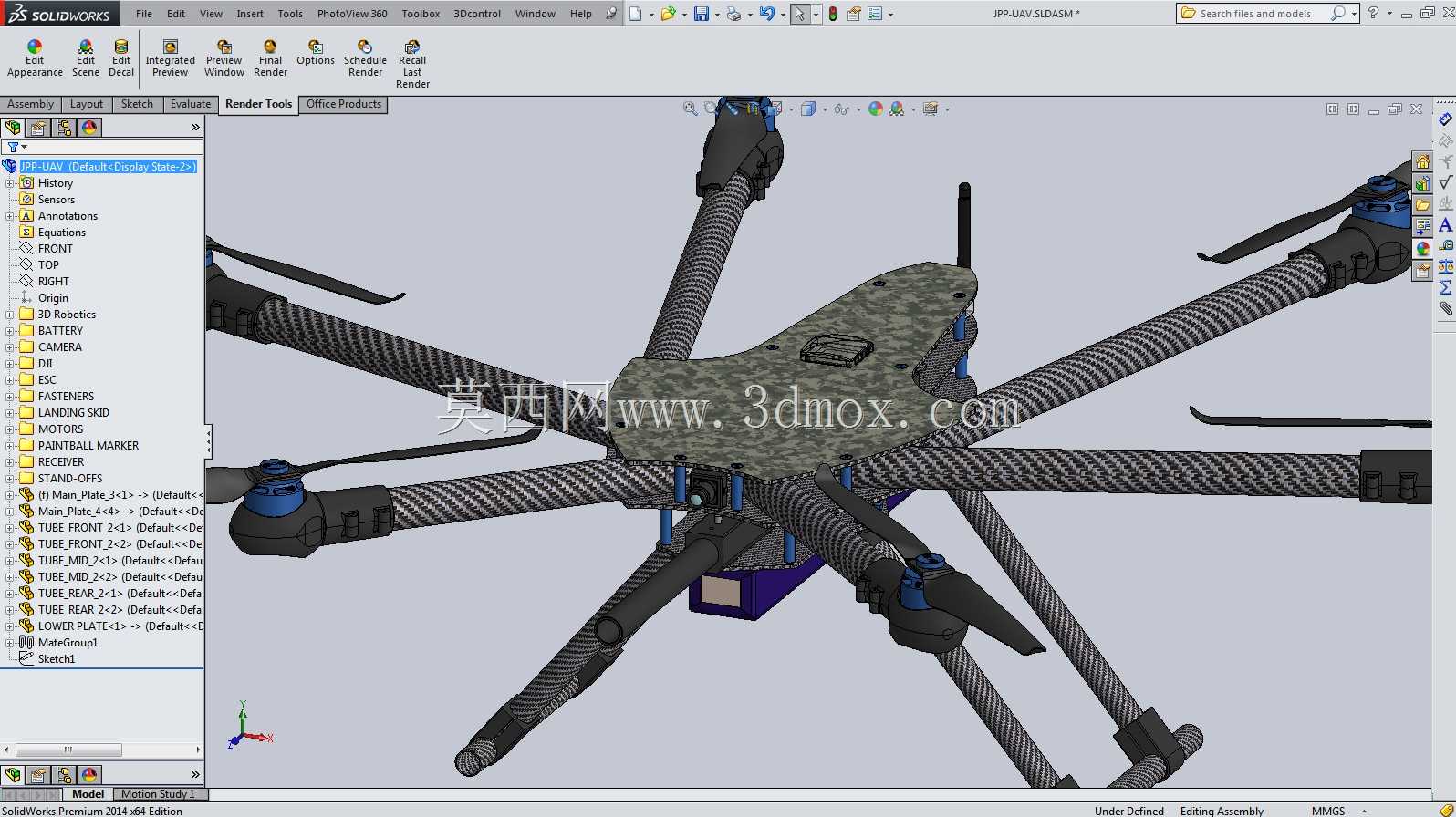

这款六旋翼空中平台的设计初衷，是填补小型作战单位近距空中反狙击、定点清除低价值目标的装备空白，区别于常规侦察类旋翼机，其结构设计全程围绕作战场景的实际需求展开。从整体布局来看，六组旋翼支臂采用等夹角放射式排布，相比四旋翼构型，单支臂承载负荷降低约三分之一，即便单组动力单元出现故障，剩余五组旋翼仍可维持可控迫降姿态，大幅提升前线复杂电磁环境、轻武器流弹波及下的设备生存概率。支臂主体采用一体化碳纤维复合板材铣切成型，表面做迷彩哑光处理，既降低目视识别特征，也能减少雷达波反射面积，适配前线隐蔽接敌的使用需求。起落架采用双杆式悬臂结构，布置于机身下侧两个对称方位，预留充足的下向挂载空间，可根据任务需求快速换装不同载荷模块，执行反狙击任务时可挂载小型精确制导弹药，执行常规巡逻任务时可换装光电侦察吊舱，支臂末端预留的标准安装孔位可兼容多种现役小型机载装备，无需对机身主体结构做二次修改即可完成换件。动力单元布置于支臂最外端，电机座与支臂采用快拆式螺丝锁紧结构，前线维护时无需拆解整机布线，即可单独更换故障电机或螺旋桨，单组动力模块更换耗时可控制在两分钟以内，适配野战环境下的快速抢修需求。机身主体采用上下两层板夹装结构，中间预留的空腔可容纳飞控板、电池组、信号接收机等核心电子元件，板材边缘做圆弧倒角处理，避免尖锐棱角在携行过程中剐蹭操作人员装具，也能减少飞行过程中的气动阻力。机身上部预留的天线安装位采用可倒伏设计，平时收纳时可贴紧机身表面减少收纳体积，起飞前扳至竖直状态即可保证信号传输稳定，不会与高速旋转的螺旋桨发生干涉。从安装边界来看，整机展开状态下旋翼旋转直径控制在单兵可携行的尺寸范围内，拆解后支臂可向中心收拢，收纳后尺寸可放入标准单兵背囊，无需额外配备大型运输包装箱，适合小分队徒步渗透作战时携带。旋翼采用两叶式高效螺旋桨，桨尖做后掠修型，降低飞行过程中的气动噪音，配合迷彩涂装可缩短敌方人员的听觉、视觉发现距离。机身下侧挂载的发射装置采用平行于支臂的布置方式，发射时的后坐力可通过支臂结构直接传导分散，避免后坐力对机身姿态造成过大干扰，飞控参数调校时也针对瞬时后坐力做了姿态补偿逻辑，发射弹药时机身姿态偏移量可控制在较小范围内，保证连续射击时的命中精度。
