喷气式发动机离心式风扇叶轮结构设计

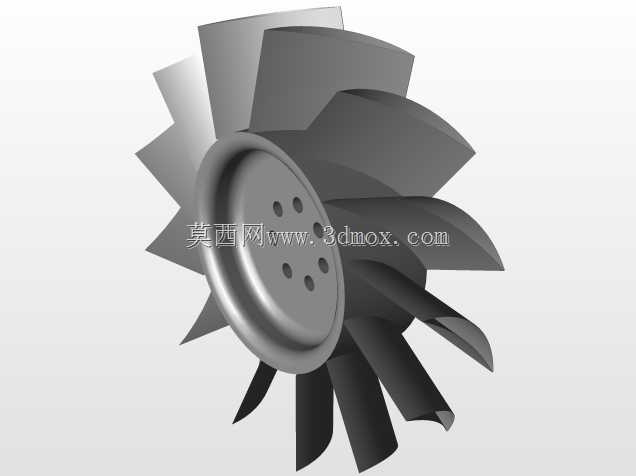

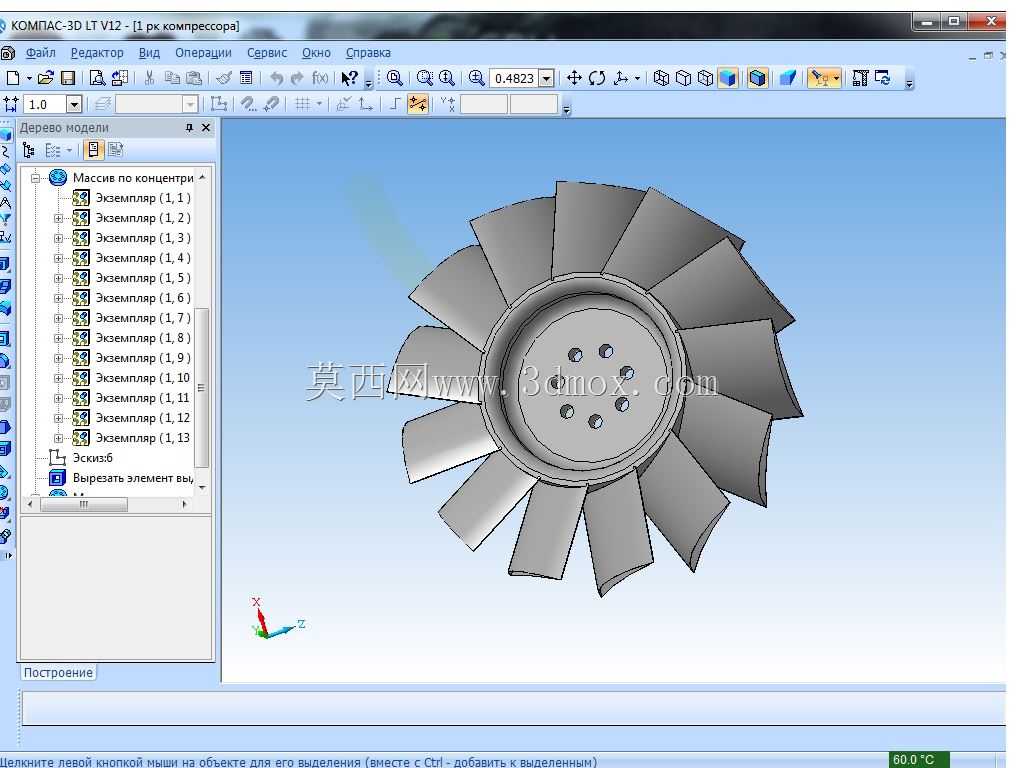

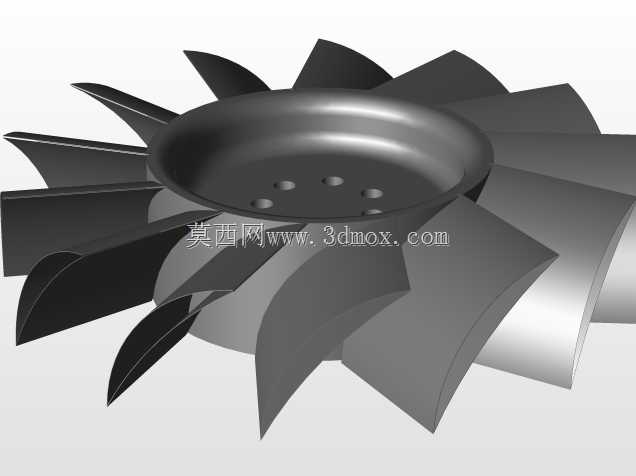

这类带后掠式扭曲叶片的离心风扇叶轮，常作为小型涡喷类动力装置的核心压气前端部件，也可在高风压通风、工业引风场景中适配使用，核心作用是通过高速旋转完成气流的轴向导入与径向加压输出，为后端燃烧室或者通风管路提供具备稳定压力与流速的气流。从结构设计逻辑来看，叶轮采用中心轮毂加周向均布扭曲叶片的布局，中心轮毂处预留的安装孔位可直接与动力输出轴配合，孔位的分布尺寸匹配常规小型动力轴的安装法兰规格，安装时可通过螺栓穿过预留孔完成轴向锁紧，保证高速旋转时的同轴度，避免动平衡偏差带来的振动问题。叶片采用变截面扭曲设计，从轮毂根部到轮缘位置的翼型角度逐步变化，这种设计是为了适配不同旋转半径处的线速度差异，让气流在整个叶道内的流动更顺畅，减少气流分离带来的能量损失，同时降低旋转过程中的气动噪声。轮毂采用凹腔式结构，既可以减轻整体转动惯量，让动力响应速度更快，也能为轴端的锁紧螺母预留安装空间，避免转动过程中紧固件与外部壳体发生干涉。在实际应用场景中，这类叶轮的安装边界需要匹配对应的蜗壳或者导风罩结构，叶片外缘与壳体之间的间隙需要控制在合理范围，间隙过大会导致气流回流降低加压效率，间隙过小则容易在高速旋转时因为部件热膨胀、轴系跳动出现刮擦故障。设计过程中需要重点校核叶片根部的应力集中情况，因为高速旋转时叶片承受的离心力会全部传递到轮毂连接位置，根部的圆角过渡处理可以有效降低应力峰值，避免长期运行出现疲劳断裂。同时叶片的曲面造型需要兼顾气动性能与加工可行性，不管是采用五轴铣削加工还是开模注塑、铸造生产，曲面的拔模角度、壁厚均匀性都需要在建模阶段提前考量，避免后续生产出现脱模困难、铸件缩孔等问题。这类叶轮的动平衡调校是设计落地的关键环节，周向叶片的重量偏差、形位公差都需要控制在极小范围内，才能保证每分钟上万转的运行工况下保持稳定，不会出现轴系磨损、整机共振的问题。在通风场景使用时，这类叶轮相比普通轴流风扇能提供更高的输出风压，适合在管路阻力较大的通风系统、散热系统中使用，比如高功率设备的强制风冷、工业除尘系统的引风端，都能依靠其高风压特性保证气流的稳定输送。
