入门级飞机旋转发动机曲轴箱结构

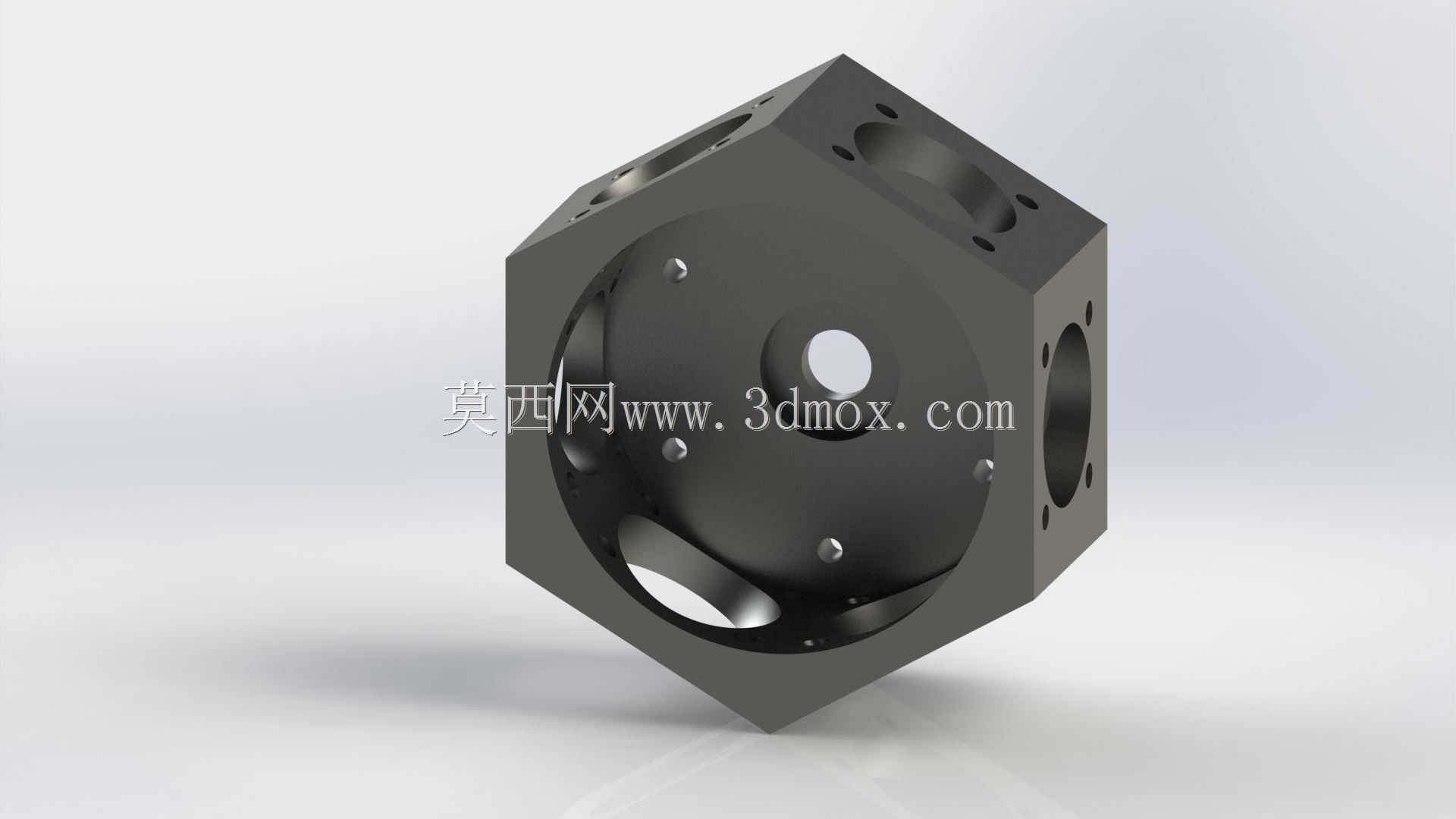

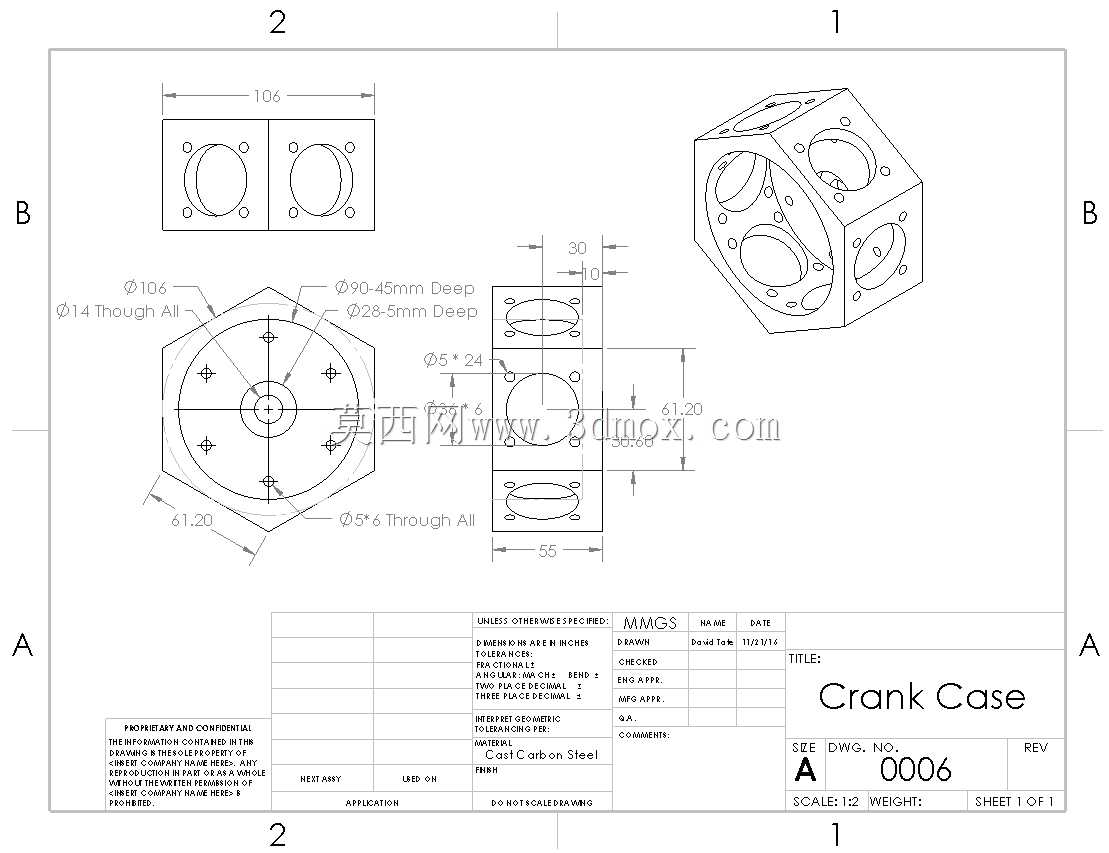

这款曲轴箱是面向入门级航空动力装置开发的核心承力壳体，适配小型旋转式航空发动机，在轻型实验类飞机、航改小型动力单元场景中承担核心承载功能，同时也可作为小型车用旋转动力单元的结构参考件，覆盖轻型航空动力、小型特种车辆动力两大应用场景。从实际装机用途来看，该部件需要同时容纳转子、偏心轴、密封组件等核心运动件，还要为进气道、排气接口、安装支脚、油路通道预留集成位置，是整个动力单元的装配基准载体，所有周边附件的安装定位都要以该壳体的加工基准面为参照。设计过程中优先考虑了多面安装的兼容性，采用近似正六棱柱的主体外形，每个立面都预留了标准化的安装孔位与接口，可适配不同布局的进排气组件、点火模块、附属支架，不需要额外制作转接法兰就能完成多类附件的装配，大幅降低入门级动力改装的适配成本。壳体内部的型腔完全匹配旋转活塞的运动包络，内壁预留了密封件的安装槽位，中心轴承孔的同轴度公差按照航空动力单元的常规要求设定，可保证偏心轴高速运转时的径向跳动控制在合理区间，避免运转过程中出现密封偏磨、转子卡滞的问题。从安装边界来看，主体的六方外形尺寸控制紧凑，相邻立面的孔位间距统一，安装时可根据整机布局选择任意立面作为主安装面，支脚孔位的深度经过校核，拧入固定螺栓时不会穿透内壁干涉内部运动件，侧面预留的通孔可直接作为油路或气路的通道，不需要后期额外钻孔加工。壳体的边角位置做了等半径的倒角处理，既可以消除加工应力集中，也能避免装配过程中锐边划伤密封件或操作人员，每个接口的端面都预留了密封垫的安装沉台，装配时可直接放置标准规格的密封垫片，不需要额外修配端面就能满足密封要求。针对入门级使用者的装配需求，所有孔位的加工公差都取了通用机械加工的中等精度等级，普通数控铣床即可完成全部加工工序，不需要使用高精度五轴设备，降低了单件试制的加工门槛，同时也能满足动力单元运转的基本精度要求。
