MS3106F四芯MIL规格圆形连接器

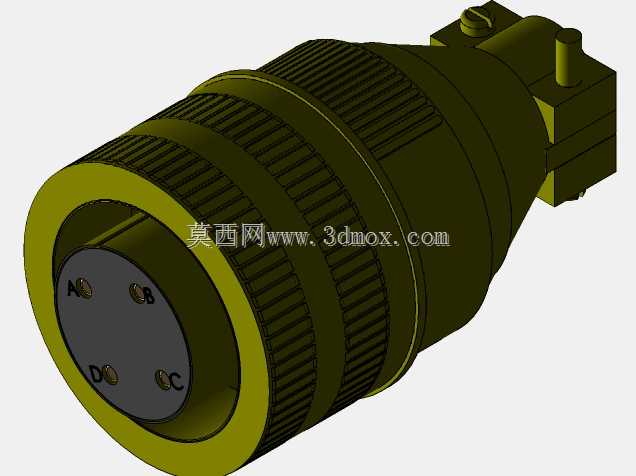

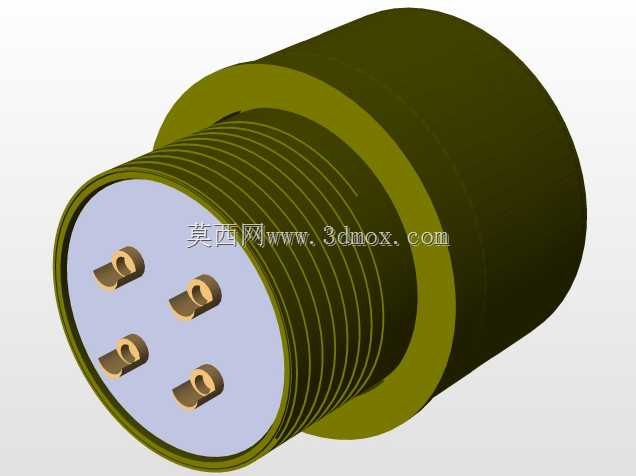

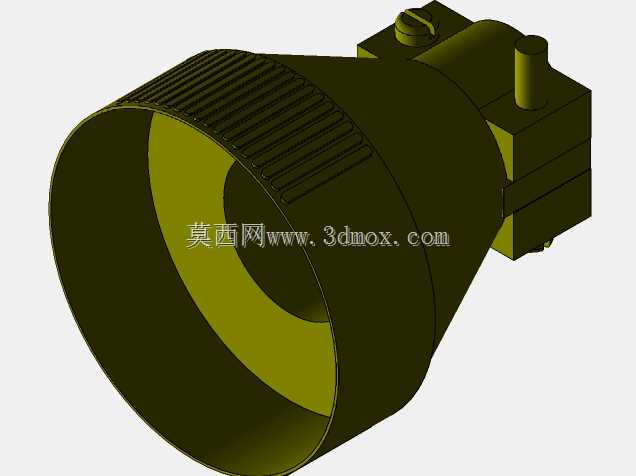

这款MS3106F规格连接器属于MIL标准圆形电连接器范畴，在工业控制、军工设备、户外机电系统的线束互联场景中应用十分广泛，主要承担多回路电力或低频信号的转接连通作用，能够在存在一定振动、温变的工况下维持稳定的接触导通性能。从结构设计来看，该连接器采用尾部侧出式线缆接入结构，尾部的方形夹线结构可通过锁紧结构固定接入的线缆外层护套，避免线缆受拉扯时芯线与接触端子直接受力，提升接线部位的抗拉伸能力；外壳主体采用带多道环形防滑滚花的旋合锁紧结构，对接时通过旋转外壳即可实现插头与插座的卡扣锁紧，滚花结构可保证操作人员在戴防护手套的工况下也能顺利完成旋合操作，无需额外辅助工具。接触端采用四芯等圆周排布的插针/插孔结构，四个接触端子分别做标识区分，可避免接线时出现相位错接问题，接触件采用铜基镀导电层设计，可降低接触电阻，减少大电流传输时的温升问题。设计过程中优先考虑了现场安装的操作便利性，连接器的对接端外圈做了导向倒角，即使在视线受限的设备内部安装位，也能快速完成对位插接，避免硬插导致的接触件弯折损伤。安装边界方面，该连接器尾部夹线结构的出线方向与连接器主体轴向呈垂直布局，可适配设备侧壁安装时的侧向走线需求，减少线束弯折半径，避免线缆过度弯折导致的芯线断裂问题；外壳的最大外径、对接长度、尾部夹线的夹持范围均匹配常规四芯工业线缆的外径规格，可适配不同线径的多芯线缆接入，夹线部位的橡胶密封垫可在锁紧后填充线缆与外壳之间的间隙，具备基础的防尘防泼溅能力，可满足一般工业现场的防护需求。在实际设备选型应用中，这类连接器常被用于机床控制回路、移动机电设备的分线部位、户外检测设备的信号传输接口，相比普通矩形连接器，圆形结构的抗应力能力更强，在设备运行产生持续振动的场景下，不易出现接插件松脱、接触不良的故障。建模过程中对接触端子的排布间距、外壳旋合螺纹的配合间隙、尾部夹线块的锁紧行程都做了贴合实际产品的还原，可直接用于设备布线阶段的干涉检查，提前预判连接器安装后与周边结构件的空间冲突，避免实际装配时出现走线空间不足、连接器无法顺利锁紧的问题。需要注意的是该模型仅用于线束布局的空间参考，不可直接用于加工生产，实际加工时需参照对应规格的产品手册确认公差、材质、镀层等详细参数。
