多芯孔位荷兰式线束连接插头结构

这类多芯孔位的荷兰式插头，核心应用场景集中在工业设备内部的线束集成布线环节，常见于非标自动化设备的控制柜内部走线、专用作业车辆的车载电气回路分线、测试台架的信号转接工位，用来实现多回路信号与小功率供电线路的快速对接，替代传统的逐线压接接线方式，能大幅缩减设备装配阶段的接线工时，也方便后期运维时的模块拆解与故障排查，不用逐根拆线标记就能实现整组线束的分离与对接。

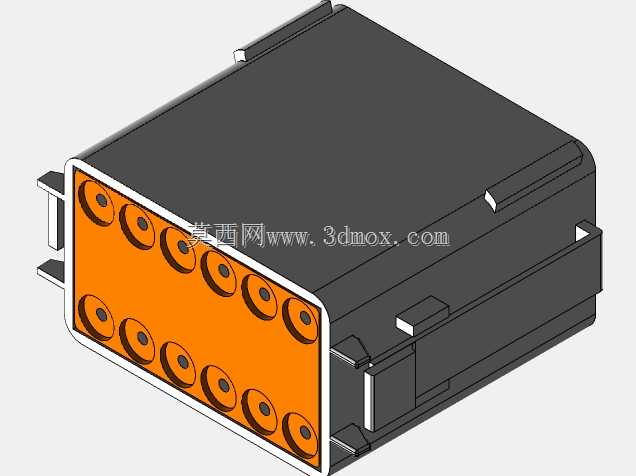

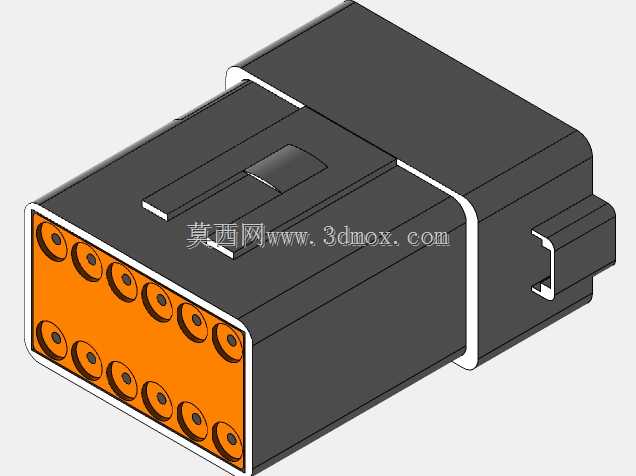

从功能特性来看，这款插头采用双排错位孔位布局，单排孔位等距排布，两排孔位沿插头宽度方向错位半个孔距，能在有限的端面尺寸内排布更多连接芯数，同时避免相邻孔位的插针间距过小引发的绝缘间隙不足问题；插头外壳设置有对称的弹性卡扣结构，对接时卡扣会自动卡入配套插座的卡槽内，防止设备运行过程中受振动拉扯出现接插件松脱、接触不良的问题，外壳侧边的导向凸台能在插接时引导对位，避免盲插时插针弯折、孔位错接的情况。

设计过程中优先考虑了线束图纸的布局适配需求，整体外形采用方正的块式结构，外壳的安装边界做了统一的尺寸规整，方便在线束三维布线时快速排布，不会因为异形结构出现布线干涉；插头尾部预留了足够的线束弯折空间，适配不同线径的多芯线束压接后装入，端面的孔位深度做了统一设定，保证插针插入后接触行程一致，不会出现个别芯位接触不到位的情况。需要注意的是，该结构是为线束布局设计的适配模型，并非完全复刻量产实物的精确尺寸，不能直接用于开模生产或者实物插头的尺寸匹配校验，仅作为三维布线阶段的占位与布局参考，用来在设计阶段提前规划线束走向、预留接插件安装空间，避免后期实际装配时出现接插件与周边结构件干涉、线束弯折半径不足的问题。

在实际工程应用中，这类接插件的布局设计直接影响整个设备的布线规整度，方正的外壳结构也方便使用扎带将插头尾部的线束固定在设备走线槽内，不会因为外形不规则出现固定不稳的情况，外壳的卡扣位置设置在两侧，插拔时不需要额外的工具，徒手就能完成解锁与分离，适合设备内部需要频繁插拔调试的信号回路使用。
