UTS7系列法兰式多芯插座连接器结构设计

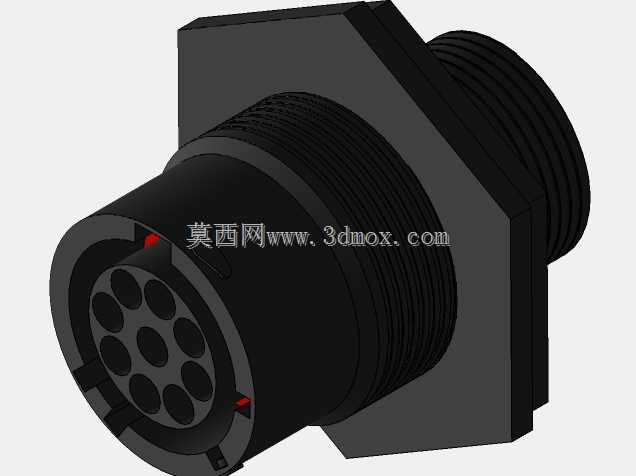

这款圆形法兰式多芯连接器，主要面向工业设备内部线束互联、户外机电设备信号与小功率电源传输场景，常见于工业控制柜、检测设备、移动工程机械的舱体穿线连接部位，用来实现多回路线缆的快速对接与断开，避免单根导线逐一接线的繁琐工序，同时保障连接部位的结构强度与定位精度。从结构设计来看，主体采用前后两段外螺纹结构，中间设置六角法兰安装面，安装时可直接穿过舱体预留的开孔，通过两侧螺母锁紧固定，法兰面可根据使用需求加装密封垫圈，实现安装部位的防尘防水适配，六角结构的设计也方便安装时使用标准扳手夹持锁紧，不会出现安装打滑的问题。前端插合面设置12个独立接触件安装孔位，孔位采用非对称排布设计，插合时可实现防呆定位，避免对接时插错孔位导致的线路接反问题，插合面边缘设置两个红色定位标记点，对接时对准标记即可快速找正插合角度，降低现场装配的操作难度。接触件端采用标准压接式结构适配，可根据传输需求匹配不同线径的插针插孔，适配常规多芯控制线缆的端接需求，插合后依靠外螺套的旋合结构实现锁紧，避免设备运行过程中受振动影响出现接插件松脱、接触不良的问题。建模过程中严格遵循接插件实际安装边界进行结构还原，法兰对边尺寸、前后段螺纹规格、插合面的配合公差都参考同类型量产连接器的实际尺寸设定，模型仅用于线束布线阶段的空间校核与走线路径规划，可直接导入设备总装文件中，用来核对连接器安装位置与周边结构的干涉情况，提前预判舱体开孔尺寸、线束弯曲半径是否满足装配要求，避免实际生产阶段出现安装干涉、布线空间不足的问题。外表面的滚花结构也做了还原，方便手动旋合锁紧时增加摩擦力，无需额外工具即可完成初步对接，在需要频繁插拔的检测工位场景下，可大幅提升接线操作的效率。
