商用车行驶防护支撑结构设计

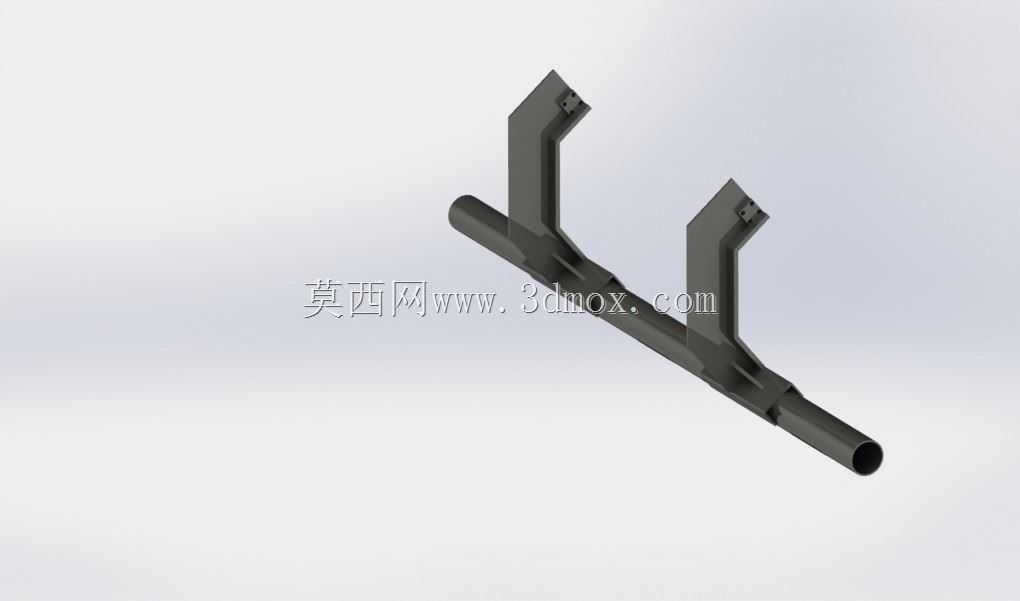

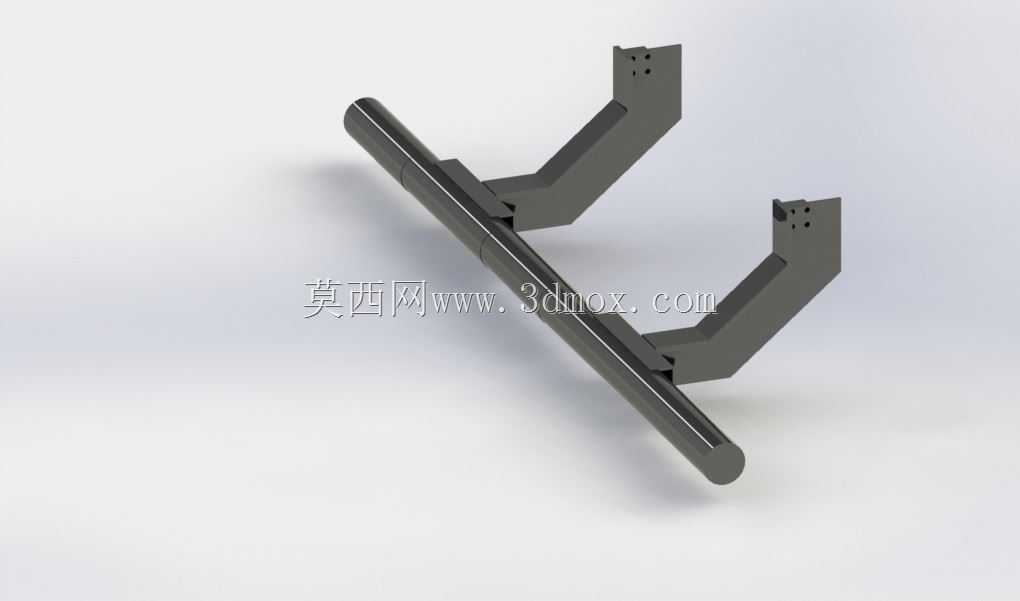

在商用车底盘附属结构设计中，这类防护支撑构件主要布置在车架侧下方区域，核心作用是在车辆行驶过程中应对突发的低矮障碍物剐蹭、路面凸起冲击，避免底盘管线、油箱、储气筒等关键部件直接受外力磕碰破损，同时在低速侧碰场景下可起到一定的缓冲吸能作用，降低碰撞对车身核心结构的损伤。从结构形态来看，该构件采用圆管横梁搭配双L型安装支臂的组合形式，横向圆管作为主要的受力接触段，表面做圆滑过渡处理，没有尖锐棱角，既可以在接触障碍物时分散应力，也能避免剐蹭过程中对障碍物或第三方构件造成二次切割损伤。两个支臂采用等截面弯折结构，上端预留的安装孔位可直接与车架纵梁的预留安装位适配，安装时不需要额外在纵梁上打孔改制，匹配常规重卡、轻卡的车架孔位标准，支臂与横梁的连接位置做了贴合式焊接坡口设计，焊接后焊缝受力均匀，能承受垂直方向的冲击载荷以及横向的剪切力。设计过程中优先选用铁基材料，依托材料本身的易切削加工特性，支臂可采用型材下料后铣削成型，横梁直接选用标准无缝圆管加工，加工工序少，不需要复杂的模具投入，适合小批量配套生产。材料本身的韧性指标可满足日常行驶的抗冲击需求，整体质量控制在合理区间，不会给整车带来过多的簧下质量负担。安装边界上，横梁的长度可根据不同车型的车架宽度做适配调整，支臂的弯折角度可根据车架离地高度调整，保证防护构件的下边缘离地高度符合商用车安全防护的相关规范要求，既不会因为离地过低导致正常行驶时频繁剐蹭路面，也不会因为离地过高失去对低矮障碍物的防护作用。支臂上的安装孔采用长圆孔设计，可适配不同车型的安装孔位偏差，降低装配难度，现场安装时只需要配合标准螺栓紧固即可完成装配，后期维护更换也不需要复杂的工装辅助。结构受力层面，当横梁受到正面冲击时，力会通过两个支臂均匀传递到车架纵梁上，避免局部应力集中导致支臂断裂，支臂的弯折位置做了圆角过渡处理，消除了应力集中点，长期交变载荷作用下也不容易出现疲劳开裂问题。
