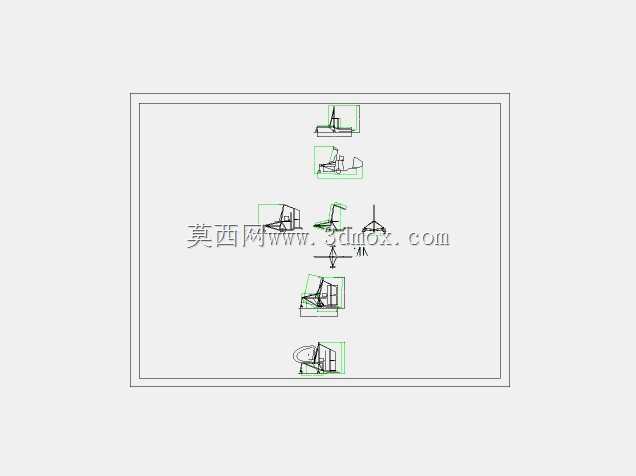

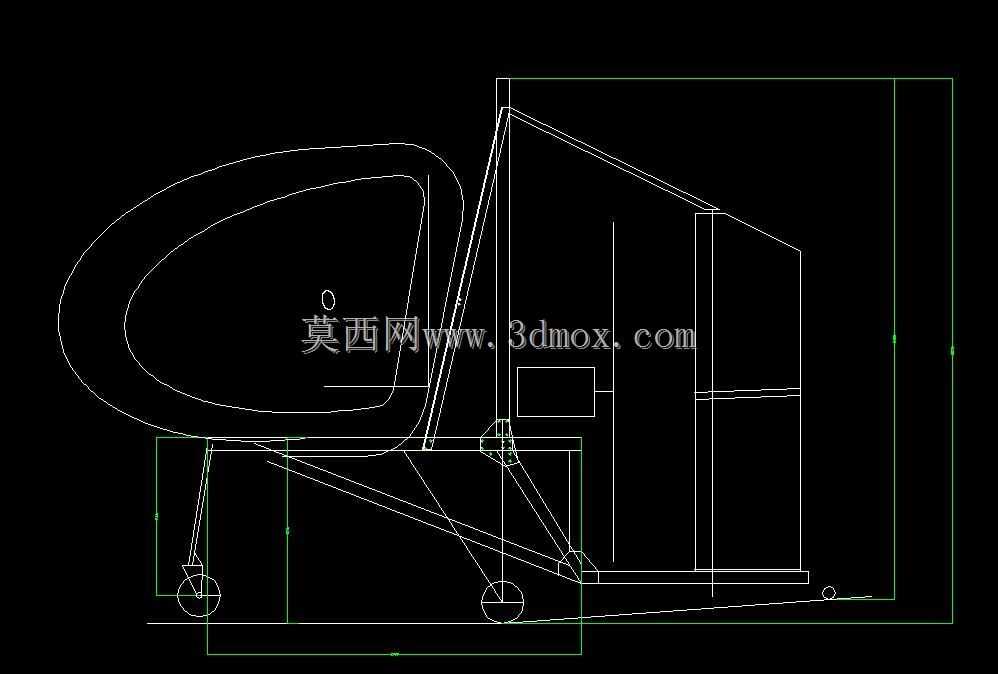

这款自动陀螺仪的结构设计,核心围绕动态自平衡场景的实际使用需求展开,在工业检测、姿态校准类作业场景中,这类构件是提供稳定姿态基准的核心载体。从结构布局来看,整体采用半开放框架式设计,一侧的环形轮廓为陀螺转子的容纳腔体,腔体边缘做了等壁厚的加强处理,避免高速转动过程中出现结构形变影响转动精度。支撑部分采用三点式滚轮支撑结构,底部三个带轮缘的小滚轮分别对应不同的支撑点位,其中两个滚轮布置在框架前侧的支腿末端,剩余一个滚轮布置在框架后侧的支撑端,三个滚轮的安装面共面度公差控制在0.02mm以内,既可以保证整体结构放置时的水平度,也能在需要短距离移位时直接推动,无需额外吊装转运。后侧的立式腔体为驱动组件与传感元件的安装空间,腔体内部预留了标准的安装螺孔阵列,可适配不同规格的驱动电机与姿态检测模块,腔体与前部环形结构的连接部位采用三角加强筋布局,筋板厚度根据受力仿真结果做了差异化设计,受力集中的连接根部筋板厚度更大,向边缘延伸时逐步减薄,在保证结构强度的前提下尽可能控制整体重量。设计过程中优先考虑了转动部件的动平衡需求,环形腔体的内壁加工有环形定位槽,用于安装配重调节环,可根据实际转子的重量偏差调整配重位置,将整体动平衡等级控制在G2.5以上,满足高速转动下的稳定性要求。安装边界方面,整体结构的底部支撑轮廓尺寸适配常规的工业检测工作台台面,后侧立式结构的高度不超过常规设备防护外罩的内部净高,无需对现有工作台做额外改造即可直接放置使用。框架上的走线槽采用内嵌式设计,从后侧腔体延伸至前部环形结构的传感器安装位,避免线缆外露干扰陀螺转子的转动,同时也能减少作业过程中线缆被剐蹭损坏的概率。支撑滚轮的安装座设计有高度调节结构,可通过调节螺栓微调每个滚轮的伸出高度,在地面存在小幅不平整的场景下,也能快速调整至水平状态,保证陀螺转动的基准面精度。
- 上一篇:商用车行驶防护支撑结构设计
- 下一篇:Projet AR无人机机身承载结构件
- 全部评论(0)
- 模板大小: 201.26 KB
- 售价:5金币
- 下载次数: 50
- 系统要求: AutoCAD,Rendering
- 软件分类: 通用机械零部件
