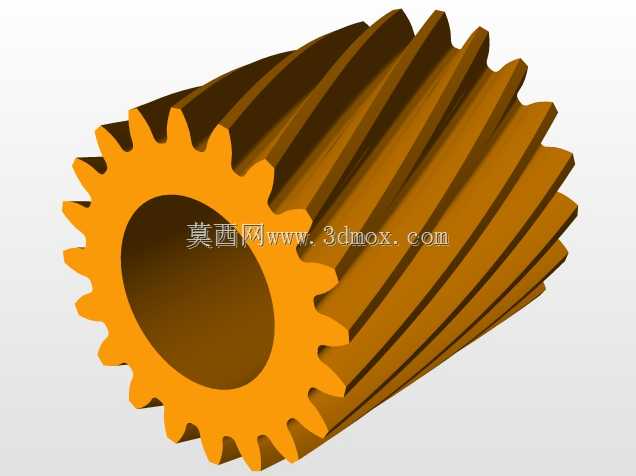

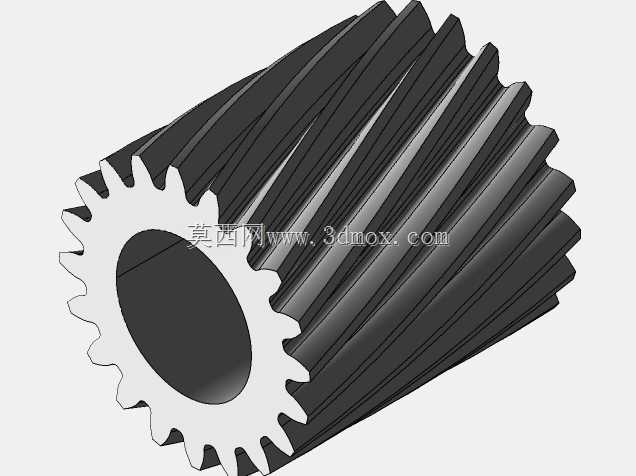

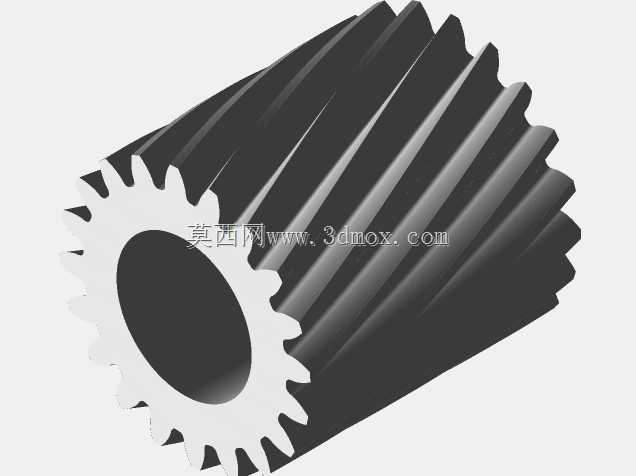

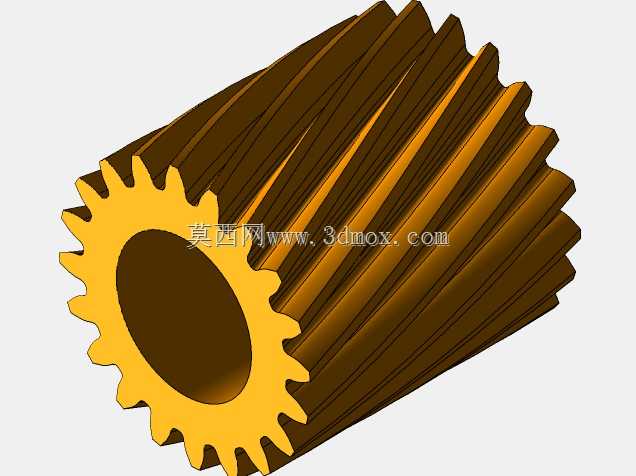

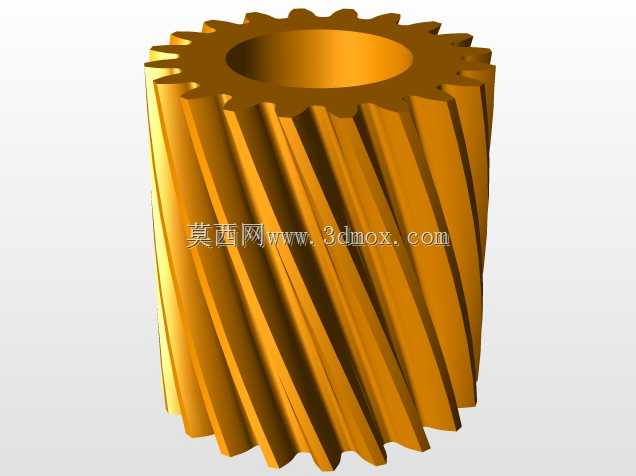

高精度工业传动斜齿轮结构设计

在各类重载传动场景中，斜齿轮的应用覆盖了从冶金输送线到机床主轴箱、从风电增速箱到轻工包装设备传动单元的广泛领域，相比直齿圆柱齿轮，斜齿轮啮合过程中轮齿是逐步进入与脱离接触的，啮合冲击更小、传动平稳性更强，同时重合度更大，单齿承受的载荷更低，更适合中高速、重载的连续传动工况。这款斜齿轮在设计阶段优先考虑了安装适配性，齿宽、分度圆直径、轴孔直径以及键槽尺寸均按照通用传动安装边界做了适配，可直接匹配同模数的配对斜齿轮完成传动副装配，不需要额外做安装位的二次修配，轴孔与键槽的公差按照过渡配合设计，既保证装配时的定位精度，也避免过盈量过大导致的装配应力集中。从结构设计逻辑来看，这款斜齿轮采用渐开线齿形，齿向做了标准螺旋角设计，螺旋角的取值兼顾了轴向力与传动平稳性的平衡，既不会因为螺旋角过大导致轴承承受过高轴向载荷，也不会因为螺旋角过小失去斜齿轮的传动平稳优势；齿根部分做了标准圆角过渡，避免齿根应力集中导致的轮齿断裂风险，齿面的啮合区域做了修形预留，实际加工时可根据工况需求做齿向修形或齿顶修缘，进一步降低啮合噪音与偏载风险。在实际设备应用中，这类斜齿轮可作为平行轴传动系统的核心传动件，用于传递两平行轴之间的旋转运动与扭矩，可根据传动比需求搭配不同齿数的配对齿轮，实现减速或增速的传动需求，在输送设备中可用于驱动辊筒的传动单元，在机床设备中可用于主轴箱的变速传动组，在减速机中可作为各级传动的核心齿轮件。建模过程中严格遵循渐开线齿形的生成逻辑，齿形曲线精度满足结构干涉检查、装配模拟的需求，可直接用于传动系统的运动仿真，验证传动过程中是否存在卡齿、干涉、侧隙不合理的问题，也可用于后续的工程图生成、加工工艺编制参考，齿部的参数标注可直接对接滚齿、插齿的加工工序，减少设计到加工的参数转换误差。需要注意的是，装配时斜齿轮的轴向定位需要可靠，需搭配能承受轴向力的轴承使用，抵消传动过程中产生的轴向分力，安装时需保证两配对齿轮的轴线平行度符合公差要求，避免出现轮齿偏载导致的局部磨损过快问题，齿轮副的侧隙需要根据传动精度、工作温度区间做合理调整，既要保证传动回程误差控制在要求范围内，也要避免热胀导致的轮齿卡滞。
