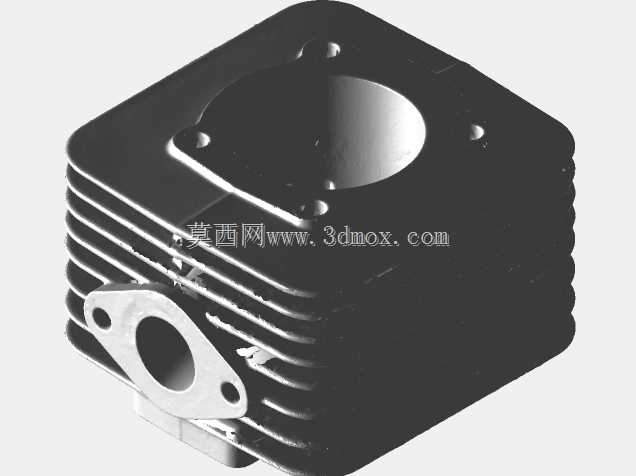

C-max滑板车风冷气缸结构设计

这款气缸是适配小型踏板类滑板车动力单元的核心承压部件，日常主要承担动力冲程内的气体密封、活塞运动导向以及燃烧热量导出的作用，在短途代步类轻型两轮车的动力系统中属于直接决定动力输出稳定性与运行寿命的关键零件。从结构设计逻辑来看，整体采用方形主体加周向散热鳍片的布局，区别于传统圆形缸体的设计，方形轮廓在滑板车紧凑的车架安装空间内，能更好地贴合车架限位结构，减少装配时的额外定位工装需求，周向均匀分布的平行散热鳍片，在车辆行驶过程中可以借助迎面气流完成被动风冷，不需要额外加装散热管路或者散热风扇，非常适配小排量代步车轻量化、低成本的设计定位。安装边界上，缸体顶部预留四个对称分布的螺栓过孔，用于和缸盖组件完成锁紧密封，孔位的同轴度与平面度公差控制在0.05mm以内，避免装配后出现缸垫压合不均导致的漏气问题；侧方伸出的进排气接口采用两孔定位的法兰面结构，接口的通径尺寸匹配小排量动力的进气流量需求，法兰面的粗糙度控制在Ra1.6，保证和化油器或者进气歧管连接时的密封性能，不会出现怠速不稳的情况。实际应用场景中，这类气缸主要适配日常通勤用的轻型滑板车，面对的是城市铺装路面的短途出行需求，设计时需要兼顾低速扭矩输出的需求，缸体内壁的珩磨纹路采用交叉网纹设计，既可以储存少量润滑油降低活塞环的运行磨损，又能保证活塞高速往复运动时的密封效果，减少动力下漏的情况。散热鳍片的厚度与间距经过匹配计算，在整车30km/h的常规行驶速度下，就能满足持续爬坡工况下的散热需求，不会因为缸体温度过高出现动力衰减或者胀缸故障。缸体外部的鳍片边缘做了小倒角处理，避免装配或者维修过程中出现锐边划伤的问题，整体结构没有多余的冗余设计，在满足强度要求的前提下尽可能控制零件重量，适配滑板车轻量化的设计方向。在做三维结构建模时，需要重点关注缸体内腔的圆柱度公差，以及各个安装面的位置度要求，尤其是顶部缸盖结合面与侧方进气接口的相对位置，一旦出现偏差就会导致整车装配时出现干涉，或者密封失效的问题；散热鳍片的根部做了小圆角过渡，避免压铸生产时出现应力集中导致的鳍片断裂问题，同时也能提升零件的压铸成型良品率。
