卡万款飞机型平开合页结构设计

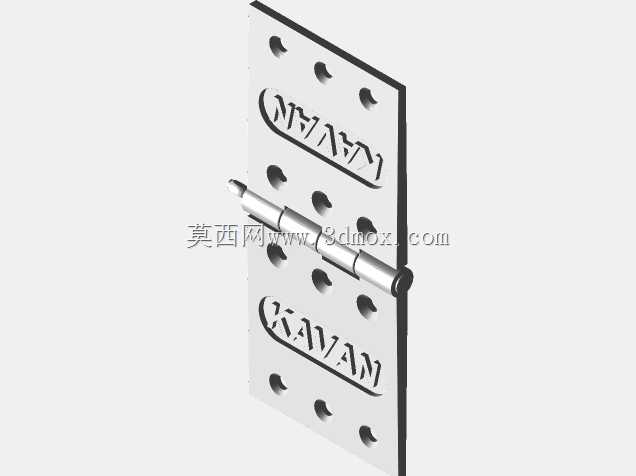

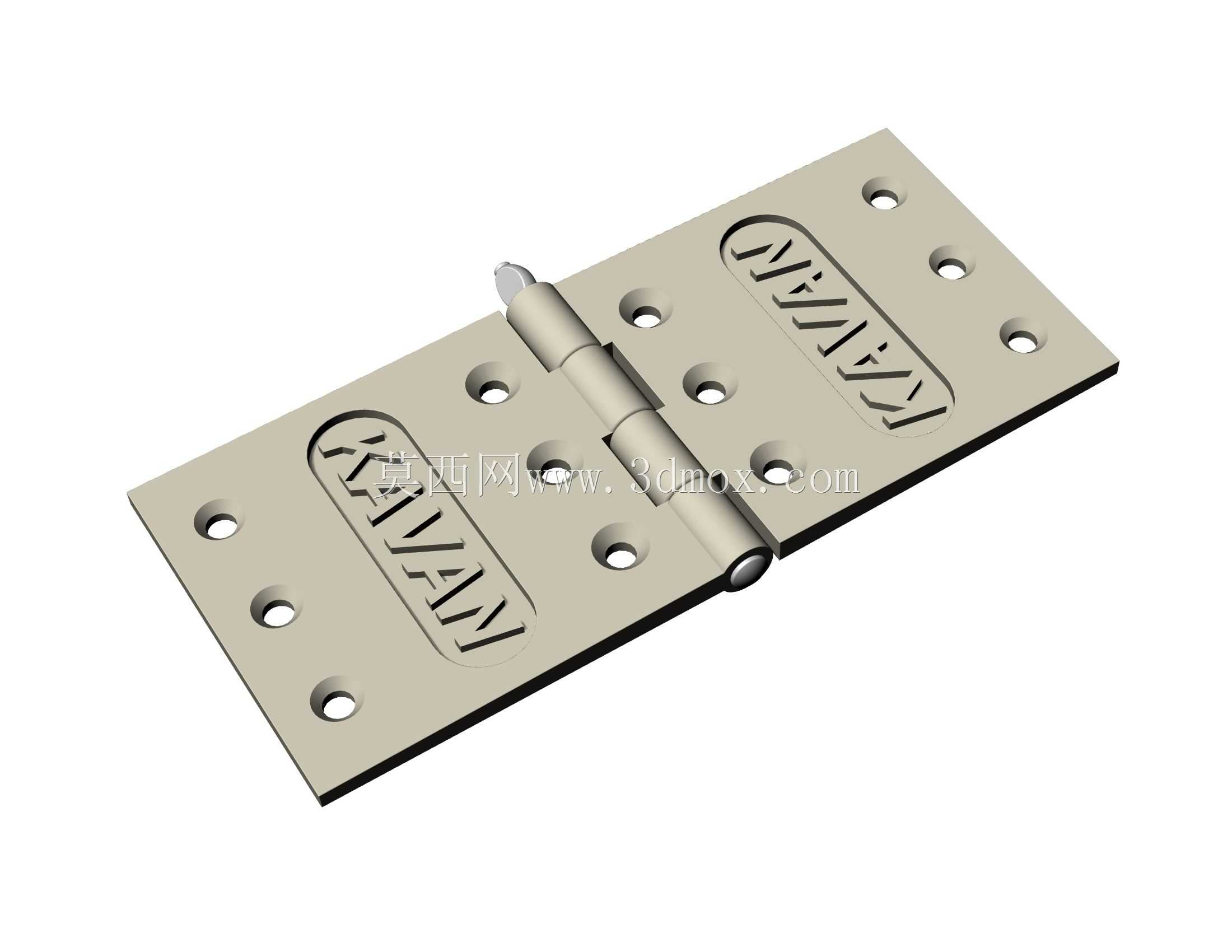

这款合页结构在日常门窗装配、小型设备舱门安装场景中应用十分广泛，区别于普通窄边合页，其采用双页片对称加宽的设计逻辑，核心是为了适配需要更高承重的连接场景，比如厚重的实木室内门、工业设备的钢制检修舱门、特种柜体的金属门板，都能通过这类宽页合页实现稳定的转动连接。从结构设计层面来看，页片上的沉头安装孔采用对称排布逻辑，单侧页片设置6个安装孔位，安装时螺丝可完全沉入孔位平面，不会出现凸起干涉门板闭合的问题，孔位间距经过反复校核，既避开了页片冲压成型时的应力集中区域，也能保证安装后受力均匀，不会因为长期开关出现页片变形、螺丝松动的问题。中间的转轴部分采用间隙配合的轴套结构，转动时阻尼感均匀，不会出现卡顿或者旷量过大的问题，页片表面冲压的品牌标识凹槽，并非单纯的装饰作用，凹槽结构反而能提升页片的整体抗弯强度，相当于在平板页片上增加了加强筋结构，同等厚度的板材下，带凹槽冲压的页片抗弯折性能比光面板材提升近三成。在安装边界方面，这款合页的页片展开后整体厚度控制合理，闭合时两个页片的贴合面间隙极小，安装后门板和门框之间的缝隙可以控制在1毫米以内，能满足有密封要求的舱门装配需求，页片边缘做了圆角钝化处理，安装和后期维护时不会划伤操作人员，也不会刮蹭门板表面的涂装层。实际选型时需要注意，这类合页的转轴直径匹配其承重上限，单组合页的承重可以满足常规25公斤以内的门板转动需求，如果门板重量超过这个数值，可以通过增加合页安装数量的方式分散受力，安装时需要保证上下合页的转轴处于同一条垂直线上，避免出现转动卡滞、加速轴套磨损的问题。不同于可拆卸的脱卸合页，这款合页的转轴采用铆接固定结构，页片和转轴不会出现意外脱开的情况，在有一定振动的设备舱门上使用时，可靠性比脱卸式合页更高，不会因为设备运行的振动导致合页脱开、门板掉落。页片的材质选用常规冷轧钢冲压成型，表面做防锈处理，在室内干燥环境下使用寿命可以达到十年以上，如果是在潮湿环境使用，也可以更换同尺寸的不锈钢材质版本，安装孔位完全通用，不需要重新在门板上打孔定位，替换十分方便。
