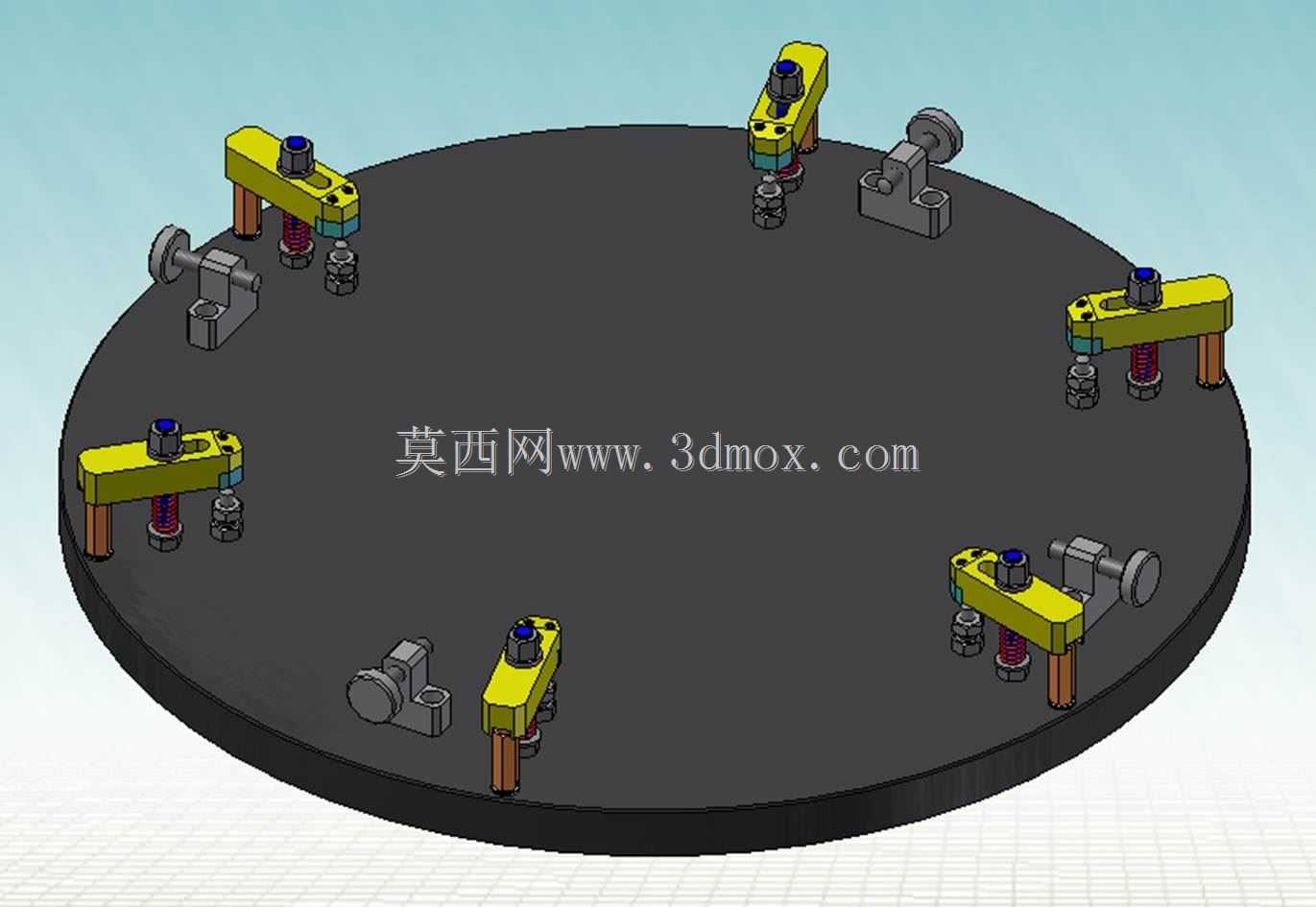

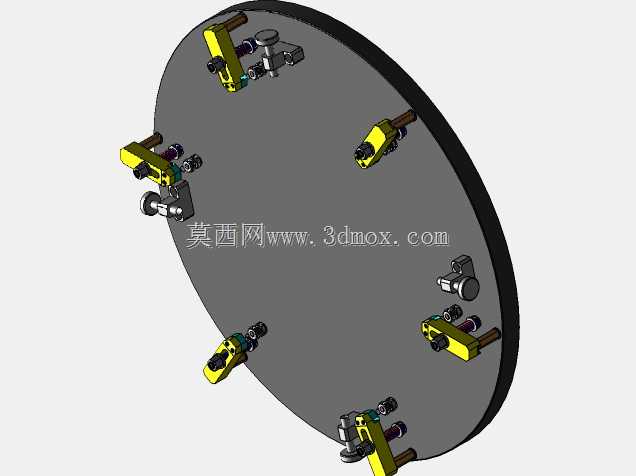

这类圆形布局的多工位压紧定位结构,常应用在小型壳体类零件的批量加工、装配工序中,比如消费电子外壳压合、小型机电壳体铆接、精密仪表外壳定位检测这类场景,依托圆形基座的周向工位排布,可配合旋转驱动机构实现工位间的快速流转,减少单工序上下料的等待空程,适配小规格零件的连续作业需求。整套结构以大直径圆形安装板作为承载基体,所有夹紧、定位组件均沿基座圆周方向均匀排布,每个工位独立配置一套杠杆式压紧单元与侧向定位挡块,可同时完成多件同规格外壳的装夹固定,也可根据不同工序的作业需求,在不同工位分别布置定位、加工、检测、下料等功能模块,实现工序集成。从结构设计逻辑来看,压紧单元采用杠杆式压头结构,压头端部配置弹性缓冲垫,避免刚性压合对外壳表面造成压痕损伤,支撑柱采用可调节高度的螺纹连接结构,可根据不同外壳的装夹高度调整压合行程,适配一定尺寸范围内的壳体装夹需求;侧向定位挡块采用带定位销的直角挡结构,可快速对外壳的两个相邻侧边进行定位,限制工件的水平方向自由度,配合压紧单元的垂直方向压紧,实现工件的完全定位,装夹过程无需反复找正,可大幅降低单件装夹的辅助时间。安装边界方面,圆形基座的底面预留了标准安装孔位,可直接固定在旋转工作台或者机架台面上,基座中心预留了走线与过孔空间,可适配气动或者液压驱动的压紧单元管路布置,所有夹紧组件的安装位置均预留了调节腰型孔,可根据外壳的实际外形尺寸调整工位的分布半径,兼容不同直径规格的圆形排布装夹需求。实际应用中,这类结构的压紧力可通过更换不同刚度的弹性元件进行调整,避免压合力过大导致薄壁外壳变形,每个压紧单元的压头均可快速拆卸更换,针对不同外形的外壳更换适配的压头形状即可快速切换生产型号,无需对整套工装进行大规模改造,在多品种小批量的壳体类零件生产场景中具备较强的适配性。结构上所有运动部件均做了限位设计,避免压合行程超出行程范围造成工件或者工装损坏,定位挡块的接触位置采用硬质合金镶件,提升长期使用的耐磨性能,减少频繁更换定位件的维护成本。
- 全部评论(0)
- 模板大小 504.56 KB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Rendering
- 软件分类 工装
