多工位环形回转式工件夹持工装

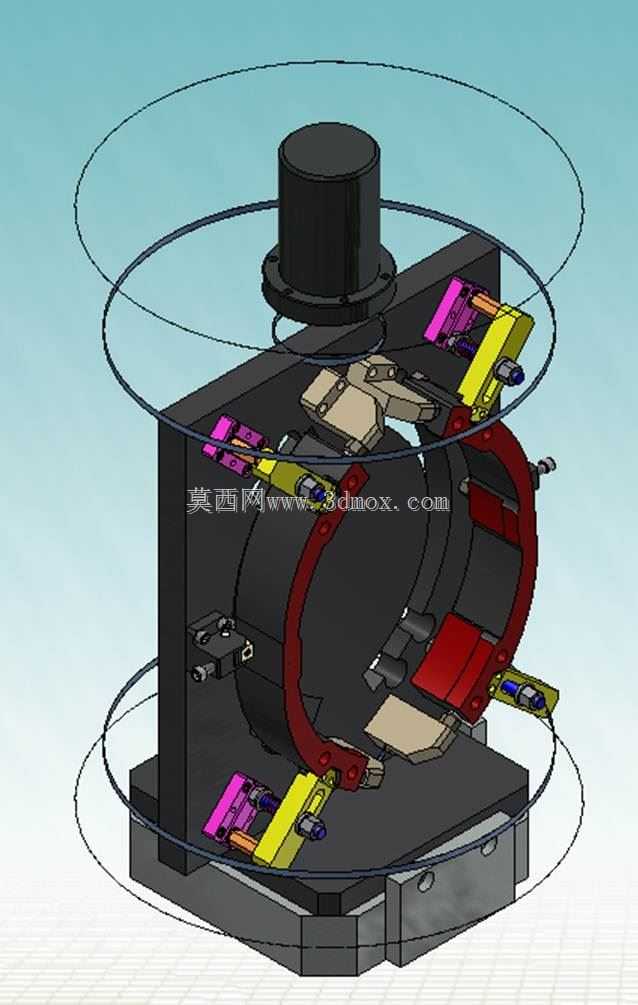

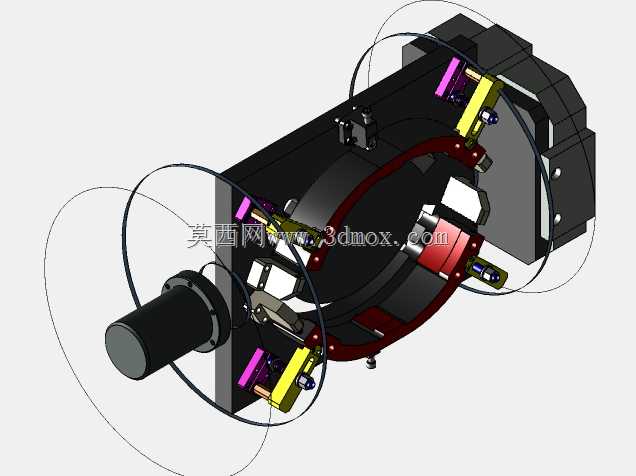

这款环形回转夹持结构，主要适配盘类、短轴类回转体工件的多工序集中加工场景，常见于数控车床配套上下料工位、加工中心第四轴回转加工单元，可在单次装夹完成后配合回转驱动完成工件周向多面的钻、铣、攻丝工序，减少重复装夹带来的定位误差。从结构布局来看，整套夹具采用立式基座承载，顶部预留标准驱动安装接口，可直接对接伺服回转马达或者分割器输出端，基座底部设置对称分布的安装沉孔，可直接固定在机床工作台T型槽或者变位机安装面板上，安装边界适配常规630mm规格回转工作台的安装尺寸，不会和机床防护、刀库运动路径产生干涉。周向均匀分布的多组夹紧模块采用模块化设计思路，每组夹紧单元独立配置定位块、夹紧压头与行程调节组件，定位块贴合工件基准面的型面按照工件外圆轮廓做仿形处理，可保证工件装夹后同轴度控制在0.02mm以内，夹紧压头采用浮动式结构，夹紧过程中可自适应工件表面的微小形位偏差，避免刚性压接造成的工件表面压伤或者装夹变形。夹紧动力源可根据现场工况选配气动或者液压驱动，每组夹紧单元的驱动管路沿基座内部预设的走线槽排布，外部无裸露管线，回转过程中不会出现管线缠绕、拉扯的问题。设计过程中特意将夹紧动作的行程做了冗余设计，可兼容一定尺寸范围内的同类型工件，更换不同规格工件时仅需更换仿形定位块、调整压头行程即可完成换型，无需整体拆卸夹具基座，大幅缩短产线换型调试时间。整套夹具的受力结构经过受力仿真验证，夹紧力沿工件径向均匀分布，加工过程中切削力可直接通过夹具基座传递到工作台，不会出现工件颤振、夹持松动的问题，周向布置的多组工位可配合上下料机械手实现同步装夹、同步加工，大幅提升单台设备的加工节拍，适配中小批量精密零件的自动化加工产线布局需求。
