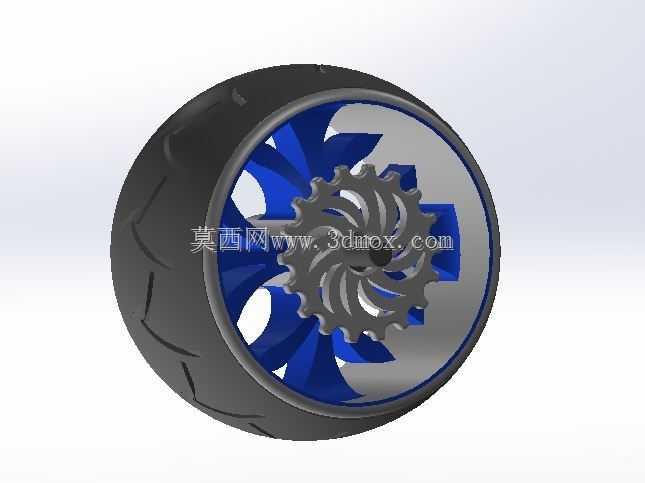

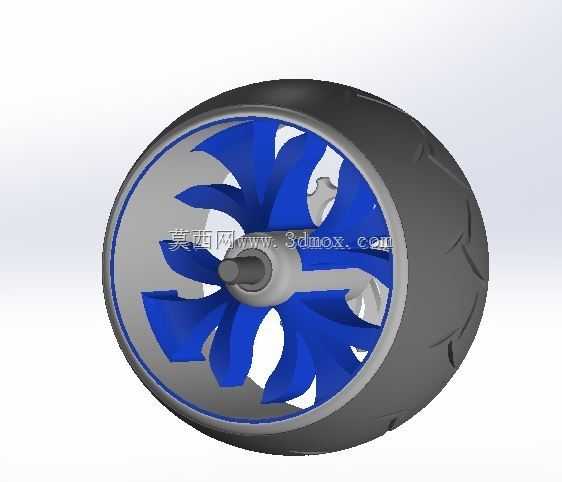

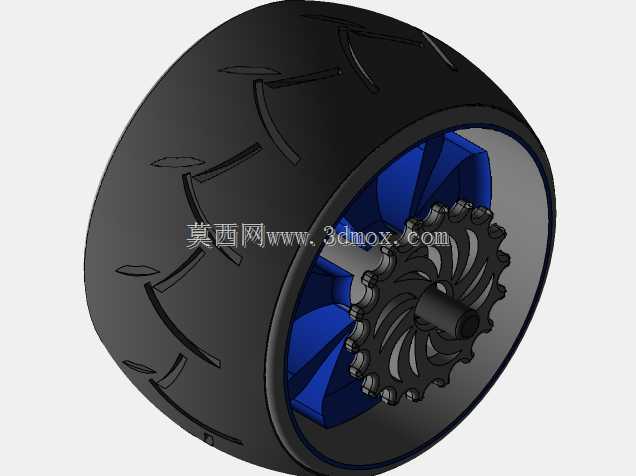

一体式轮毂电机驱动后轮结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:245619
  • 一体式轮毂电机驱动后轮结构设计
  • 一体式轮毂电机驱动后轮结构设计
  • 一体式轮毂电机驱动后轮结构设计

这款轮组结构针对小型电动代步设备的行走需求设计,将驱动、传动、行走功能集成在轮体内部,省去了传统轮组需要额外配置的传动链条、外置减速机构等部件,能够大幅压缩行走机构的整体占用空间,适配对安装空间有严格限制的小型电动载具、便携移动设备的行走端布局。从实际应用场景来看,这类集成式后轮常被用在短途代步平衡车、小型电动助力载具、便携巡检移动平台上,轮体本身承担承重、驱动、行走缓冲的多重作用,不需要额外预留传动部件的安装位置,能够给载具的电池仓、控制模块留出更多布置空间。

设计过程中优先考虑了轮体的动平衡表现,轮辐采用多叶片式对称布局,每一片辐条的曲面弧度都经过重心配平计算,轮体高速转动时不会出现偏摆抖动的问题,同时辐条之间预留了足够的镂空空间,既能够降低轮体整体自重,也能给内置的驱动电机留出散热风道,轮组转动时辐条形成的导流效果可以带动空气流经电机外壳,带走持续运行产生的热量,避免长时间高负载运行出现电机过热的问题。轮胎部分采用弧形胎面设计,胎面预留了浅纹路的防滑结构,接触地面时能够形成足够的接地面积,在平整铺装路面行驶时可以保持稳定的抓地力,同时橡胶胎体和轮毂之间采用过盈压装的配合方式,不需要额外的粘接剂或者固定卡扣,装配工序简单,后期维护更换轮胎时也能快速拆卸。

安装边界上,轮体中心预留了标准的轴装配合孔,孔位内置定位卡槽,和设备的固定支架对接时可以直接卡入定位,不需要额外做周向防转结构,轮体两侧的安装端面保持平行度公差在0.05mm以内,装配后不会出现轮体偏斜、行驶跑偏的问题。轮辐和轮毂外圈的衔接位置做了圆弧过渡处理,避免应力集中导致的辐条断裂问题,能够承受额定范围内的径向载荷和起步、制动时的瞬时扭矩冲击,日常行驶过程中遇到路面小幅度颠簸时,胎体的形变可以抵消大部分冲击,不会把震动直接传递到载具主体结构上。和传统分体式轮组相比,这种集成结构的零件数量更少,装配环节不需要调整传动间隙,出厂前完成整体动平衡校准后即可直接安装使用,能够有效降低生产装配的工时成本,同时减少后期使用过程中传动部件磨损带来的维护需求。
