黑白格涂装鹰形制导弹药结构设计

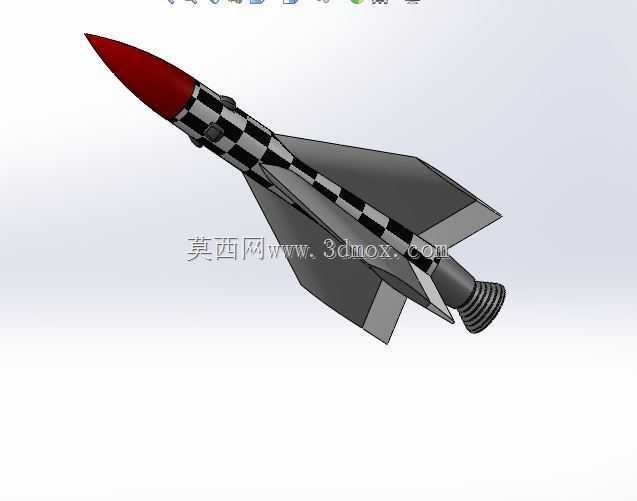

　　该弹体结构在设计阶段优先考虑高速飞行工况下的气动稳定性，尖锥形弹头采用大长细比修形，可有效压缩飞行过程中的激波阻力，弹身主体为等直径圆柱段，为内部战斗部、制导组件、动力模块预留充足的安装空间，弹身表面的黑白棋盘格涂装并非装饰用途，而是飞行试验阶段用于光学轨迹捕捉的标识涂层，可通过高速摄影设备清晰记录弹体滚转、偏航、俯仰的全姿态变化，为气动参数校核提供直观的视觉参照。弹体中部布置的四片切尖三角翼为固定式安定面，翼型采用对称薄翼设计，安装时严格保证翼面与弹体轴线的平行度误差控制在允许范围内，避免飞行过程中产生额外的偏航力矩，每片尾翼的后缘与弹身尾部的舵面安装座预留足够的间隙，防止舵面偏转时与安定面发生运动干涉。

　　弹体尾部的四片小型操纵舵面与中部安定面呈X型交错布局，这种布局可在任意滚转角度下都能提供均匀的操纵力矩，避免大机动动作下出现舵效不足的问题，舵面转轴与弹体内部的伺服作动机构直接连接，传动间隙经过严格控制，保证操纵指令的响应延迟满足飞行控制要求。尾部的环形收敛段为动力装置的喷管安装位，喷管外壁的环状散热槽可在发动机工作时快速导出高温燃气传递的热量，避免热量传导至尾部的伺服组件造成器件性能下降。在实际应用场景中，这类弹体结构可适配空射、陆基发射等多种搭载平台，安装时仅需适配对应规格的发射挂架或发射筒导向槽，弹体的最大外径严格匹配通用发射筒的内径公差，装填时可顺利沿导向槽滑入发射位，弹身表面的凸起部件均做了流线化修形，避免装填时发生卡滞。

　　设计过程中对弹体重心进行了反复配平，确保重心位于压心之前的合理区间，保证无控飞行阶段的自然稳定性，弹身各舱段采用螺纹连接加定位销的组合固定方式，既保证舱段之间的连接强度，也方便野外工况下的快速拆装维护，各舱段的连接端面均设置有密封槽，安装时搭配密封圈可满足雨天、高盐雾环境下的使用要求，避免内部电子元器件受潮失效。弹体头部的锥段采用硬质金属材料加工，可承受飞行过程中高速气流的冲刷以及穿透目标时的冲击载荷，锥段内部预留有制导导引头的安装腔，腔体内壁设置有减震垫安装位，可缓冲发射瞬间的冲击过载，保护精密的制导元件。弹翼与弹身的连接采用嵌入式安装座，翼根处的连接螺栓全部采用沉头设计，保证弹身表面的气动外形光滑连续，减少飞行过程中的摩擦阻力，

　　翼面内部采用轻量化骨架加蒙皮的结构形式，在保证结构强度的前提下尽可能降低结构重量，提升弹体的有效载荷占比。在结构强度校核阶段，针对弹体不同部位的受力情况做了差异化的壁厚设计，弹头锥段承受的气动加热和冲击载荷最大，壁厚适当增加，弹身中部圆柱段主要承受轴向过载和弯矩，壁厚在满足强度要求的前提下做了减薄处理，尾部舵面安装座位置因为要承受舵面偏转的交变载荷，局部做了加强筋设计，避免长时间使用后出现结构疲劳裂纹。
