近程防空拦截弹结构三维数模

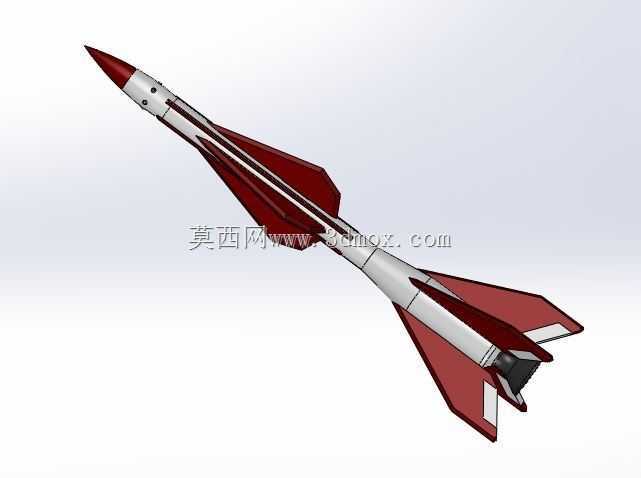

　　该模型还原的是一款用于要地近程防空场景的拦截弹结构，这类装备主要部署在指挥中枢、交通枢纽、野战阵地周边，承担低空突防目标的拦截任务，针对的是巡航导弹、低空突防飞行器、无人侦察机这类低慢小或高速低空突防目标，在防空体系中补全远程防空系统的低空盲区，形成多层拦截的火力网。从结构设计来看，弹体采用细长旋成体布局，头部为尖锥形整流罩，这部分结构主要用于降低高速飞行时的空气阻力，同时为导引头提供无遮挡的探测窗口，整流罩与弹身连接段设置了制导舱安装位，预留了导引头、惯性测量组件的安装空间，舱段连接采用径向定位销加轴向锁紧的结构，保证飞行过程中舱段不会出现相对位移，同时便于地面维护时的快速拆装。弹身中部设置的四片梯形弹翼为固定式结构，

　　翼面采用对称翼型，安装角为零度，主要作用是为弹体提供飞行过程中的升力，同时保证弹体的航向稳定性，弹翼与弹身的连接采用翼根插入式结构，翼根处设置有加强筋，避免大过载机动时翼面出现结构断裂，翼面后缘与弹身尾部的尾翼形成前后稳定翼面组合，保证弹体在全飞行包线内的静稳定度处于合理区间，避免出现飞行失稳的情况。弹身尾部的四片尾翼同样为后掠梯形布局，尾翼后缘设置有操纵舵面安装位，可通过舵机驱动舵面偏转，实现弹体的俯仰、偏航、滚转三通道控制，舵面转轴采用径向贯穿式设计，转轴两端设置有耐磨衬套，降低舵面偏转时的摩擦阻力，同时保证舵面偏转的精度。尾部喷管段采用收敛-扩张结构，预留了固体火箭发动机的安装空间，喷管出口处设置有燃气舵安装位，

　　可在导弹发射初速度较低、空气舵效率不足时，通过燃气舵偏转实现初始段的快速转向，缩短导弹的响应时间。从安装边界来看，弹体整体直径控制在适配通用近程防空发射筒的尺寸范围内，弹翼与尾翼的翼展尺寸满足箱式发射的空间要求，弹体上设置的前后滑块适配发射筒内的导向滑轨，保证发射时弹体沿滑轨顺利出筒，不会出现卡滞情况。弹体各舱段的质量分布经过配平设计，质心位置处于弹体气动中心前方的合理区间，保证飞行过程中不需要过大的舵偏角就能维持稳定飞行，降低舵机的负载。在实际工程设计中，这类防空弹的结构设计需要兼顾气动效率、结构强度、舱段布局合理性，该数模完整还原了从头部整流罩到尾部喷管的全弹外部结构，各翼面的相对位置、舱段的分段位置都符合实际防空弹的设计逻辑，

　　可用于防空装备结构教学、弹体气动布局验证、发射装置适配性校核等场景，建模过程中对弹体的曲面过渡做了连续处理，翼面与弹身的相贯线做了圆角过渡，避免应力集中的结构设计缺陷，同时各部件的装配关系完全按照实际产品的装配逻辑搭建，可直接用于结构干涉检查、装配工艺模拟等工作。
