镀钛涂层直柄麻花钻三维结构设计

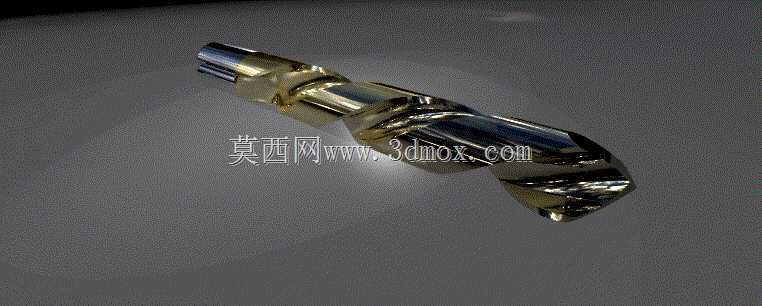

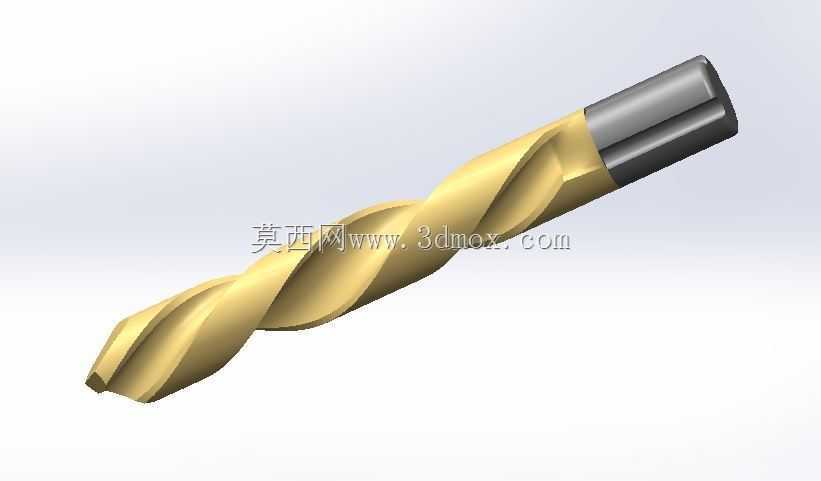

　　在常规金属切削加工场景里，孔加工占机加工总工序的三成以上，而麻花钻是孔加工环节应用最广泛的切削刀具，从普通台式钻床、立式加工中心到手持电钻，都能见到这类刀具的身影。这款直柄麻花钻的结构设计完全贴合实际加工需求，整体分为切削工作段与装夹柄段两部分，工作段表面做了镀钛涂层处理，也就是模型呈现的金色外观部分，柄段保留了工具钢的本色金属质感，这种分区设计并非单纯为了外观区分，而是从加工工况出发：切削段在钻孔过程中持续与工件材料摩擦，承受高温与切削冲击力，镀钛涂层能显著提升表面硬度、降低摩擦系数，减少切屑粘附在钻身排屑槽的概率，延长刀具连续加工的使用寿命；柄段不参与切削，仅承担装夹定位、传递主轴扭矩的作用，无需做涂层处理，能在保证装夹可靠性的前提下控制制造成本。

　　从结构细节来看，这款钻头的螺旋排屑槽采用了等螺旋角设计，槽型截面经过优化，槽深从钻尖向柄部方向平缓过渡，既保证了钻芯位置的结构强度，避免高速钻削时钻身发生扭转变形甚至断裂，又能给切屑留出足够的排出空间，在钻削塑性金属材料时，带状切屑能顺着螺旋槽顺畅导出孔外，不会因为排屑不畅堵塞在孔内造成孔径超差、钻头崩刃的问题。钻尖部分采用了标准的118度顶角设计，这个角度是经过长期加工验证的通用钻尖角度，兼顾了碳钢、铸铁、有色金属等多种常见工件材料的钻削需求，横刃经过修磨处理，能有效降低钻削时的轴向进给力，减少钻孔初期的滑移偏移，保证孔位的定位精度。

　　装夹部分采用直柄结构，这种柄型的适配性极强，既可以配套钻夹头安装在台钻、手电钻上做手工进给的钻孔作业，也能通过弹簧夹头、液压刀柄安装在数控加工中心上完成高精度的自动化孔加工，柄部的直径公差严格按照标准公差等级设计，能保证装夹时的同轴度，避免高速旋转时钻头出现径向跳动，影响钻孔的孔径精度与表面粗糙度。从安装边界来看，直柄段的长度设计充分考虑了常用刀柄的夹持深度，既不会因为柄部过短导致夹持力不足，出现加工过程中钻头打滑的问题，也不会因为柄部过长造成刀具悬伸量过大，降低钻削过程的刚性。

　　在实际生产应用中，这类钻头覆盖了从普通机械维修、五金加工到精密零部件制造的多个场景，比如钣金件的安装孔加工、机械零件的螺纹底孔加工、模具零件的工艺孔加工都会用到这类刀具。设计这款三维模型的时候，完全还原了真实刀具的结构比例，螺旋槽的导程、钻芯的厚度增量、刃带的宽度都按照实际加工用的钻头参数做了还原，没有做夸张的艺术化修改，不管是用于机床加工的工艺仿真、刀具装配干涉检查，还是用于切削教学的演示素材，都能匹配实际的工程需求。刃带部分的设计也做了精准还原，钻头外圆的两条刃带既起到导向作用，在钻孔过程中支撑钻身保持进给方向的直线度，又能减少钻身和孔壁的摩擦面积，降低钻削过程的扭矩消耗，同时刃带的存在也能保证钻头重磨之后直径不会出现明显的衰减，提升刀具的可重磨次数。

　　很多新手建模的时候容易忽略钻芯厚度从钻尖到柄部逐渐增加的锥度设计，实际上这个锥度是保证钻头刚性的关键——越靠近柄部的位置需要传递的扭矩越大，逐渐增厚的钻芯能让钻头的整体刚性从切削端到装夹端逐步提升，避免应力集中在钻身的某一个位置造成断裂。这款模型里准确还原了这个结构细节，排屑槽的槽底圆弧也做了平滑过渡，没有出现建模过程中常见的尖角、碎面问题，能直接导入到各类切削仿真软件里做钻削过程的应力、温度场分析，也能用于加工设备的刀具库搭建，在做数控编程的时候直接调用，模拟实际加工中的刀具路径，检查是否存在刀具碰撞、行程不足的问题。
