六旋翼无人机中心机架结构设计

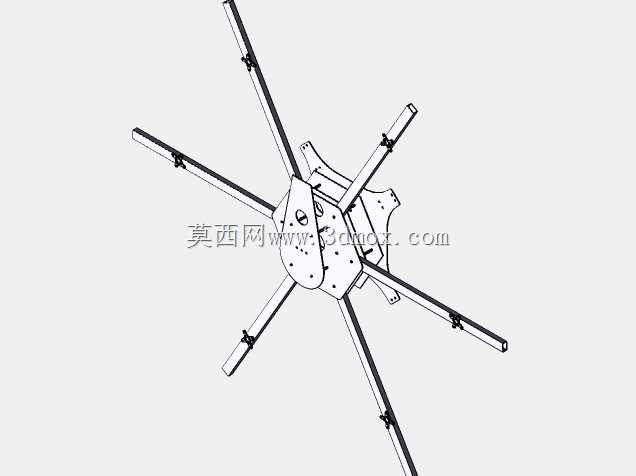

这套六旋翼机架结构，核心围绕多旋翼飞行器的载荷分配与飞行稳定性展开设计，中心承力盘采用对称式布局，六个机臂安装位沿周向均匀60度分布，保证各旋翼拉力轴线到整机重心的力臂长度完全一致，避免飞行过程中出现偏航力矩偏差。中心盘上预留的多层安装孔位，可适配不同规格的飞控模块、电源分配板、GPS支架的安装需求，孔位排布遵循常用航电设备的安装孔距标准，无需额外打孔改造即可完成核心航电的装配固定。机臂采用中空管式结构设计，既可以降低整机自重，又能预留电调信号线、动力线的走线空间，避免线材外露在飞行过程中被气流扰动剐蹭旋翼，每个机臂与中心盘的连接位置都设计了快拆锁紧结构，日常运输时可快速拆卸机臂缩小收纳体积，作业时锁紧后可保证机臂与中心盘的连接刚性，不会出现飞行过程中机臂晃动导致的旋翼动平衡失效问题。从实际应用场景来看，这类六旋翼机架可适配航拍测绘、农林植保、电力巡检等多种作业场景，不同场景下可通过更换不同长度的机臂调整旋翼轴距，搭配对应拉力的动力套装匹配载荷需求：做测绘作业时可搭配短机臂提升飞行响应速度，降低风阻对航线精度的影响；做植保作业时更换长机臂拉大轴距，搭配大尺寸螺旋桨提升单轴拉力，搭载药箱与喷洒系统完成作业。设计过程中重点考虑了整机的振动传递路径，中心盘与机臂的连接位置预留了减震垫安装槽，可阻隔旋翼转动产生的高频振动传递到中心盘上的航电设备，避免飞控陀螺仪因振动干扰出现姿态解算偏差，同时中心盘底部预留了任务载荷的安装接口，可直接挂载云台、抛投器、测绘相机等常用作业设备，安装面的平面度公差控制在0.1mm以内，保证载荷安装后不会出现偏斜影响作业精度。整机安装边界充分考虑了运输与作业的兼容性，机臂展开后相邻旋翼的间距满足螺旋桨转动的安全间隙要求，不会出现桨叶打桨的风险，机臂折叠后整机尺寸可控制在常规航拍箱的容纳范围内，无需定制大型运输箱即可完成转场。结构受力层面，中心盘采用等强度设计，各机臂安装位的加强筋沿拉力传递方向排布，在大机动飞行或者单动力失效的极端工况下，可保证结构不会出现断裂变形，六个机臂的安装座采用统一的接口规格，日常维护时可快速替换受损机臂，无需针对单个位置定制配件，降低野外作业的维护成本。走线槽的设计采用内藏式布局，所有动力线与信号线都可从中心盘内部的走线腔分接到各个机臂，避免线材外露带来的风阻增加与线材老化问题，中心盘上层的盖板采用快拆设计，日常检修航电设备时无需拆卸整个机架，仅需打开上层盖板即可完成接线调试与设备更换。
