立式铰接支撑轴承座支架结构设计

　　该立式铰接支撑支架属于传动系统配套的承载类结构件，主要应用在需要实现轴类部件铰接支撑、同时传递径向与轴向载荷的设备场景中，常见于小型输送设备的张紧轮支撑、健身器材的摆动臂铰接基座、轻工自动化生产线的摆杆固定端、小型农机的连杆连接支座等位置，核心作用是为穿装在中部轴孔内的转动轴提供稳定的支撑基准，同时通过顶部的双叉耳结构实现与上方摆动构件的铰接连接，配合底部的安装法兰完成与设备机架的刚性固定。

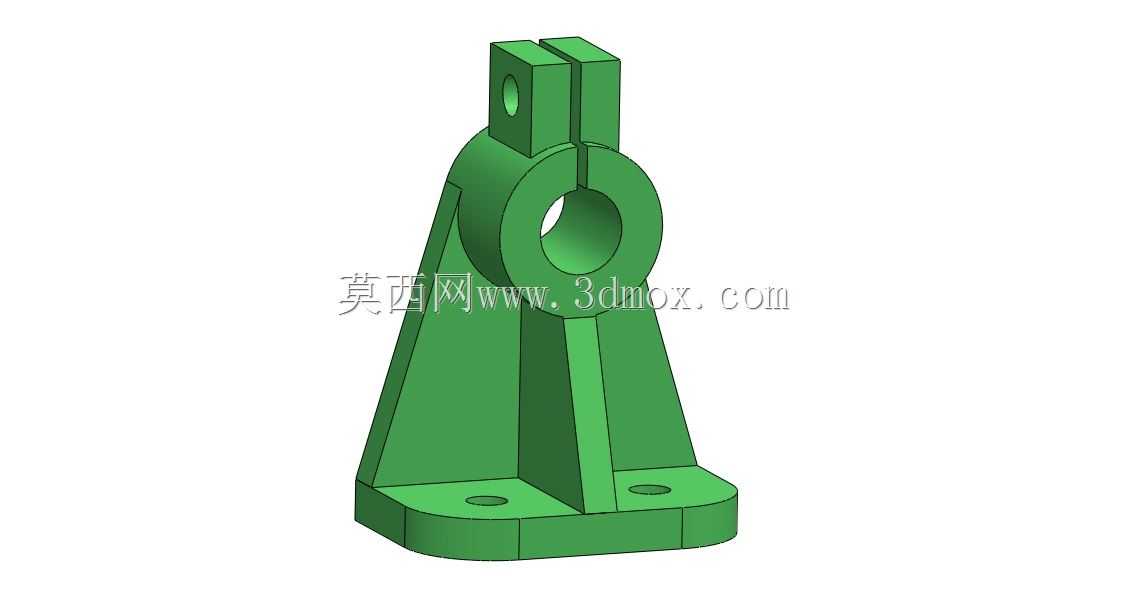

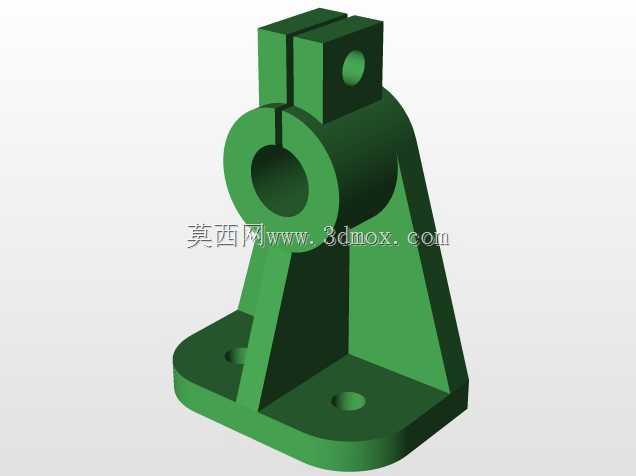

　　从结构功能特性来看，该支架采用一体化铸造成型后机加工的工艺路线设计，整体为立式三角支撑构型，中部的环形轴孔为核心功能区，孔壁设计有贯通的开缝结构，配合轴孔侧方未示出的锁紧螺栓孔，可实现对穿入轴的抱紧式固定，既可以作为转动轴的滑动支撑衬套基座，也可以通过抱紧结构将轴与支架刚性锁止，适配不同的传动连接需求；顶部的双叉耳结构同轴加工有销轴孔，用于穿装铰接销轴，与上方的摆动臂、连杆类构件形成转动副，叉耳的间距设计预留了标准铰接件的安装间隙，避免装配后出现运动卡滞；底部为带圆角的矩形安装法兰，法兰上对称布置两个沉头安装孔，用于穿装内六角螺栓将支架固定在设备安装基面，法兰与中部环形支撑段之间设置了两条对称分布的加强筋，沿支撑高度方向延伸，大幅提升支架的抗侧弯、抗倾覆载荷能力，避免在承受偏载时出现支撑段变形。

　　设计过程中优先考虑了载荷传递路径的合理性，底部法兰的安装孔间距根据常见设备机架的安装孔位系列做了适配，中部轴孔的中心高度按照常规铰接支撑的安装高度基准设定，确保装配后轴系的中心高与配套部件匹配；轴孔的内径尺寸按照常用的光轴直径公差带设计，开缝的宽度控制在合理范围，既保证锁紧时轴孔有足够的收缩变形量抱紧轴件，又避免开缝过大导致轴孔圆度超差影响支撑精度；顶部叉耳的销轴孔与中部轴孔的中心距经过运动干涉校核，确保上方铰接构件在设计摆角范围内运动时，不会与支架本体、中部穿装的轴件发生碰撞；所有棱边均做了铸造圆角处理，避免应力集中，同时也符合铸件的工艺要求，减少铸造缺陷的产生。

　　安装边界方面，该支架底部法兰的轮廓尺寸适配小型设备的安装空间，安装时需要保证基面的平面度符合要求，避免法兰锁紧后支架出现倾斜导致轴孔同轴度偏差；中部轴孔穿装轴件后，锁紧螺栓的拧紧力矩需要按照轴径对应的抱紧力要求设定，既要防止轴件转动打滑，也要避免力矩过大导致轴孔变形夹死轴件；顶部叉耳穿装销轴时需要配套轴用挡圈或者开口销做轴向限位，防止销轴在设备运行过程中脱出；支架的整体承载能力按照中等载荷工况设计，不适用于重载冲击的传动场景，选型时需要核算实际工况下的径向载荷、铰接端的摆动力矩是否在结构的许用范围内，加强筋的厚度设计兼顾了轻量化与结构强度，在满足刚度要求的前提下尽可能减少材料用量，降低制造成本。
