在车用内燃机的增压系统设计中,压气机叶轮作为涡轮增压器的核心做功部件,其结构合理性直接决定了增压效率、发动机动力输出特性以及增压器本身的运行寿命。这类叶轮的应用场景覆盖了小排量乘用车汽油机、商用车柴油机的废气涡轮增压系统,工作时随涡轮轴同步高速旋转,最高转速可达每分钟十几万转,将进入压气机壳的新鲜空气进行离心压缩,提升进气歧管内的空气密度,让气缸在每个工作循环内可以充入更多氧气,配合燃油喷射量的匹配提升,实现同等排量下的动力输出提升,同时优化低转速区间的扭矩响应,改善整车的燃油经济性表现。

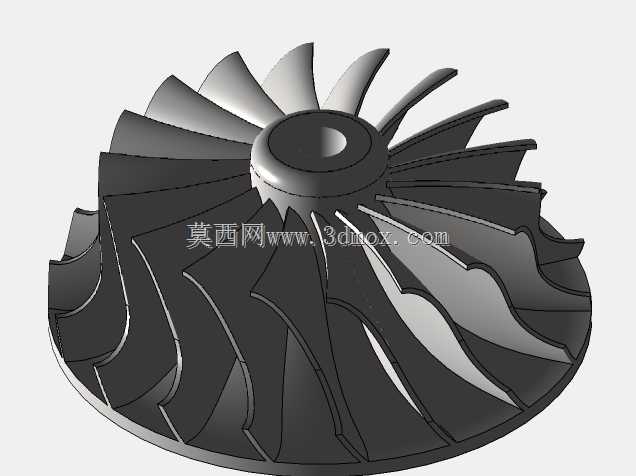

从实际功能特性来看,该叶轮采用长短叶片间隔排布的结构设计,长叶片从轮毂中心外缘一直延伸至轮盘外圆,短叶片布置在相邻两长叶片的流道中间位置,这种设计可以有效避免全叶片结构下入口处气流阻塞的问题,同时减少叶轮流道内的气流分离损失,提升压气机在宽流量工况下的工作效率,拓宽增压器的高效工作区间,适配车辆不同转速、不同负荷下的进气需求。叶片型线采用三元流设计逻辑,沿气流流动方向的叶型厚度、安装角均做连续渐变处理,入口处叶片前缘做了圆滑修型,降低高速气流冲击带来的流动损失,叶片尾缘厚度控制在合理范围,减少气流出口的尾迹损失,同时兼顾叶片本身的结构强度,避免高速旋转下的应力集中问题。
设计过程中需要优先考虑安装边界的匹配,叶轮中心的定位孔与涡轮轴采用过盈配合加锁紧螺母的固定方式,孔内的定位台阶需要与轴肩尺寸严格匹配,保证叶轮安装后的端面跳动量控制在允许范围内,避免高速旋转时出现动平衡超差引发的振动问题。轮盘的背面轮廓需要与压气机后密封板的间隙控制在合理范围,间隙过大会造成压气机端的压缩空气泄漏,降低增压效率,间隙过小则容易在热态工况下出现轮盘与密封板的刮擦故障。叶片外圆与压气机壳的蜗道内壁间隙同样需要严格控制,在保证叶轮高速旋转不与壳体发生碰擦的前提下尽可能缩小间隙,减少叶顶间隙带来的气流泄漏损失。
从结构强度设计角度,轮毂部分从中心向外缘做平滑的锥度过渡,中心安装孔位置的轮毂厚度最大,向外逐渐减薄,既保证了中心与轴连接位置的结构强度,承受高速旋转下的巨大离心力,又尽可能控制叶轮的整体转动惯量,降低涡轮轴的转动负荷,改善增压器的瞬态响应速度,让车辆急加速时增压器可以更快建立目标增压压力,减少涡轮迟滞现象。叶片与轮盘的连接位置做了大圆角过渡处理,避免直角连接带来的应力集中,防止在长期高速旋转、交变负荷作用下出现叶片根部的疲劳断裂问题。每一片叶片的型面精度、位置度都有严格公差要求,加工完成后需要做整体动平衡校正,在叶轮的指定位置去除不平衡量,保证高速旋转时的振动值在设计允许范围内,避免振动传递到轴承系统造成轴承过早磨损,影响增压器的整体使用寿命。
在实际的整机匹配中,这类叶轮的尺寸参数需要与发动机的排量、目标增压值、增压器涡轮端的通流能力做匹配设计,叶轮的外径尺寸、入口直径、叶片出口安装角共同决定了压气机的流量特性和压比特性,小尺寸叶轮更适合小排量发动机的快速响应需求,大尺寸叶轮则可以提供更大的最高压比和流量上限,适配大排量发动机或者高功率调校的动力需求。流道的截面变化规律经过反复的流场仿真验证,保证气流在叶轮流道内从轴向入口平滑转向为径向出口,流动过程中流速、压力的变化均匀,避免局部出现超音速流动或者气流涡旋,降低流动噪声,同时提升压气机的喘振裕度,让增压器在低流量工况下也能稳定工作,避免车辆低转速高负荷工况下出现增压器喘振的故障。
