多工位方箱式快换加工定位夹具结构

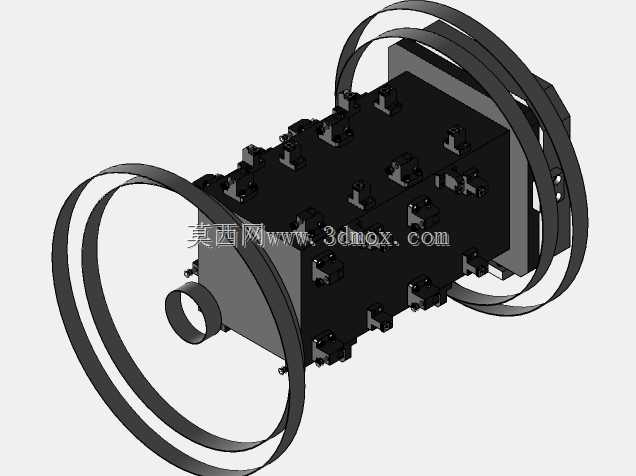

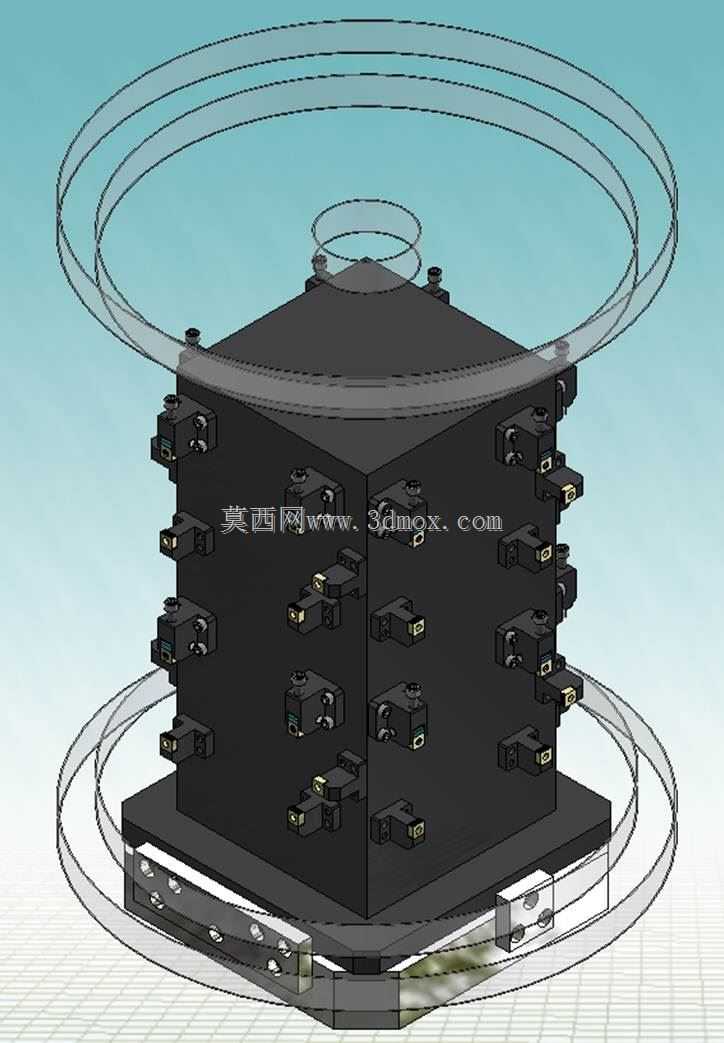

这款多工位方箱式夹具主要面向立式加工中心、数控镗铣床的批量零件加工场景设计，核心解决中小尺寸结构件单工位装夹效率低、换型辅助时间长的痛点，适配四轴转台加装后的多面加工工序，可在一次装夹定位后完成零件多个面的铣削、钻孔、攻丝加工，大幅减少设备停机等待时间。整体采用立方体方箱作为基体承载结构，四个垂直立面均阵列布置标准化的夹紧单元，底部设置带定位销孔的安装底板，可直接与机床工作台T型槽或者转台法兰端面配合定位，安装时仅需拧紧底部四个压紧螺栓即可完成整体固定，无需反复打表找正基体位置，重复定位精度可控制在0.02mm以内。每个立面上的夹紧单元采用杠杆式压紧结构，搭配可更换的定位支撑块，可根据待加工零件的外形尺寸调整支撑点位置，夹紧力通过侧面的内六角螺栓调节，可适配不同材质零件的装夹需求，避免薄壁零件装夹变形。设计阶段优先考虑了排屑空间，相邻夹紧单元之间预留了足够的切屑流出通道，立面与底板连接处设置导屑斜面，加工过程中产生的金属切屑可顺着斜面滑落至机床排屑器，不会堆积在夹紧机构内部影响装夹可靠性。方箱基体采用整体铸铁材料时效处理后加工，内部设置加强筋结构，在保证整体刚性的前提下控制自重，避免过大的转动惯量影响四轴转台的动态响应。顶部预留了工艺基准孔与起吊螺纹孔，方便夹具的吊装转运与精度校验，四周的夹紧单元采用模块化设计，单个夹紧组件损坏后可单独拆卸更换，无需整体拆解夹具，降低后期维护成本。从安装边界来看，方箱主体的立面尺寸可覆盖常见的100mm以内尺寸零件装夹，整体高度控制在机床主轴行程范围内，不会出现加工干涉问题，底部安装孔位采用通用化间距设计，可适配多数型号的立式加工中心与数控转台安装接口，无需额外制作过渡连接板。实际应用中，这类夹具常配合零点定位系统使用，可实现不同型号夹具的快速切换，进一步压缩生产线的换型准备时间，适合汽车零部件、3C结构件的批量加工场景，相比传统的平口钳装夹方式，单批次加工的装夹辅助时间可缩短60%以上，同时多工位布置可让设备一次走刀完成多个零件的同工序加工，有效提升设备的实际加工利用率。
