多工位支架加工用液压夹紧工装结构

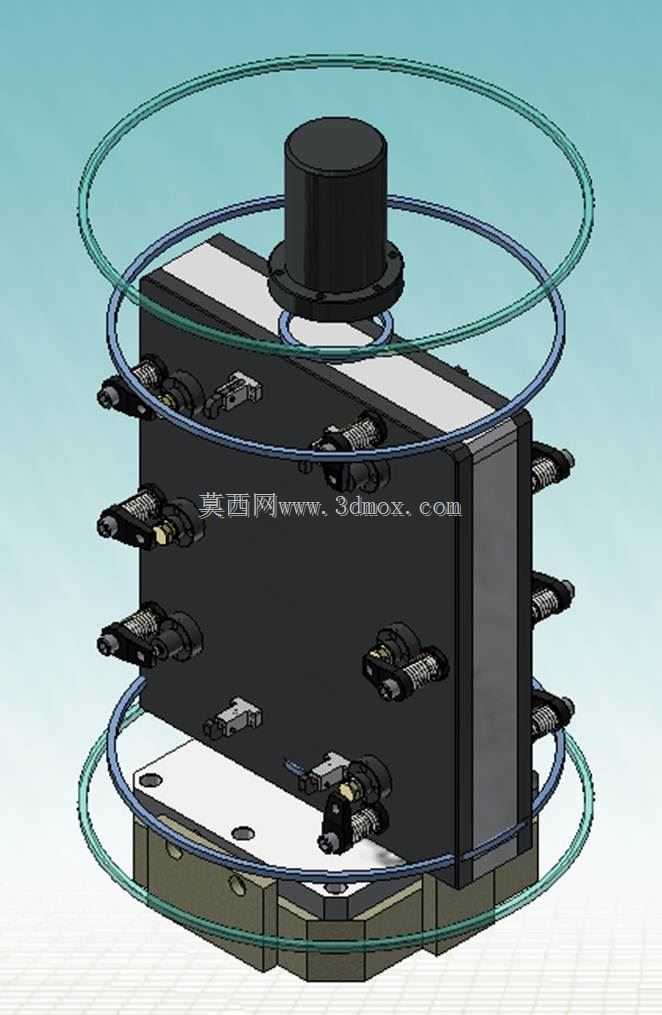

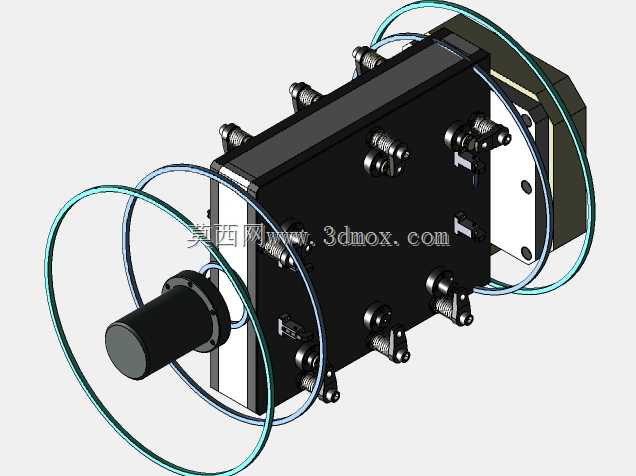

这套工装主要应用于支架类零件的机加工工序，适配立式加工中心的第四轴转台安装场景，可在一次装夹后完成支架多个侧面的孔系、铣面、槽位加工，减少重复装夹带来的定位误差，同时压缩单件加工的上下料辅助时间，适配中小批量支架零件的量产加工需求。从结构布局来看，工装采用方体式主体基座设计，基座底部设置有与转台法兰匹配的定位销孔与安装螺栓过孔，安装时可通过止口与转台端面实现快速定位，整体安装边界控制在转台的回转直径范围内，避免转台回转过程中与机床护罩、刀库发生干涉。工装四个立面均布置有独立的装夹工位，每个工位对应一套液压夹紧单元，夹紧点的位置经过受力校核，避开零件的加工走刀路径，同时保证夹紧力作用在零件的刚性支撑区域，防止薄壁支架部位装夹变形。顶部的回转接头结构负责为各立面的液压油缸提供压力油通路，可在转台连续回转过程中保持稳定的夹紧压力，避免管路缠绕问题，每个夹紧油缸旁都设置有定位支撑块，支撑块的高度根据支架零件的毛坯基准面做适配设计，部分工位搭配辅助支撑油缸，针对支架的悬臂薄弱部位提供可调节的支撑力，抵消加工过程中的切削振动。设计阶段优先考虑了排屑性能，基座各立面的工位之间预留了排屑缺口，加工产生的铁屑可随切削液从缺口流入机床排屑器，不会在工装表面堆积影响定位精度；夹紧元件全部采用标准液压转角缸与杠杆缸，后期维护更换时可直接采购标准件，无需单独定制加工，降低运维成本。每个工位的定位销采用菱形销与圆柱销组合的定位方式，符合六点定位原理，可快速完成零件的装夹定位，操作人员上下料时只需将零件靠紧定位面，触发液压换向阀即可完成自动夹紧，无需手动拧紧螺栓，大幅降低操作工人的劳动强度。整体结构做了动平衡校核，在转台高速回转时不会出现偏载抖动，可适配不同转速的切削参数，满足粗加工、半精加工的刚性要求，同时夹紧压力可通过机床的液压系统做无级调节，针对不同壁厚的支架零件调整合适的夹紧力，兼顾装夹可靠性与零件变形控制。
