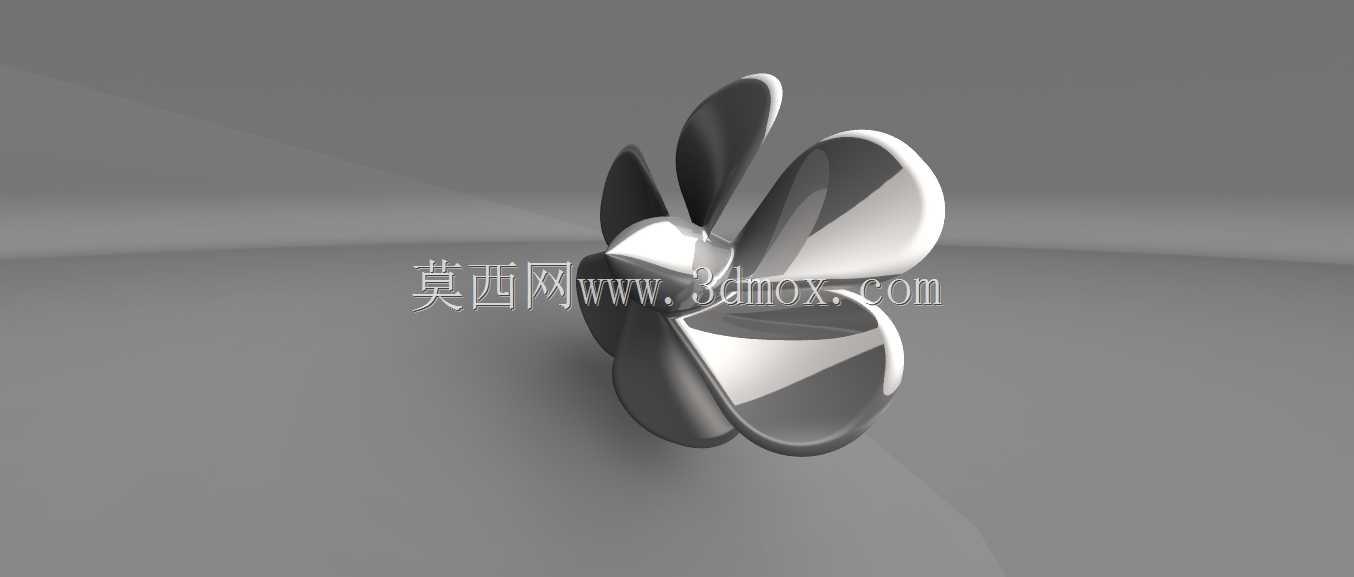

多叶曲面流线型船舶推进螺旋桨结构

这款螺旋桨的建模过程中，首先要匹配对应主机的输出轴径，确定桨毂的内孔尺寸、键槽规格以及端面安装孔的分布圆直径，保证和传动轴的配合公差符合传动要求，避免运转过程中出现松动、偏心引发的振动问题。桨叶的曲面设计是整个结构的核心，建模时需要兼顾不同航速下的流体推力效率，叶梢部分做了圆弧过渡处理，减少高速旋转时的空泡效应，降低桨叶表面的气蚀损伤概率，延长部件的实际使用寿命。从实际应用场景来看，这类多叶螺旋桨多用于内河中小型作业船舶、休闲游艇以及部分水下航行设备的推进系统，相比三叶桨，多叶结构在同等转速下能输出更平顺的推力，减少船体尾部的振动传递，提升航行过程中的平稳性，适合对噪音、振动控制有一定要求的船型。设计过程中需要严格控制每个叶片的安装角度一致性，单叶的截面翼型从叶根到叶梢逐步减薄，叶根位置保留足够的结构厚度，承受旋转时的离心力与水流冲击载荷，同时要校核不同工况下的桨叶强度，避免在重载工况下出现叶片变形、断裂的问题。安装边界上，桨毂的轴向长度需要匹配尾轴的安装行程，叶片的最大回转直径要和船体尾部的导流空间匹配，预留足够的间隙，防止旋转过程中叶片剐蹭船体结构或者导流罩，同时要考虑螺旋桨和舵叶之间的位置关系，保证舵效不受桨叶水流的干扰。建模时对叶片表面的曲面连续性做了反复调整，保证曲面光滑无拐点，减少水流经过时的紊流产生，提升推进效率的同时降低运转噪音，每个叶片的重心位置都做了对称校核，保证整体动平衡性能，减少高速旋转时的径向跳动。从功能特性来看，该螺旋桨的曲面造型兼顾了正车推进效率与倒车时的水动力性能，叶片的导边与随边做了不同的圆角处理，导边更圆润以适应来流方向的水流冲击，随边稍薄保证水流脱离时的平顺性，桨毂和叶片的过渡位置做了大圆角顺滑衔接，减少应力集中的同时降低该位置的水流阻力。在实际选型匹配时，需要结合船体的排水量、设计航速、主机额定功率与转速来确定最终的桨叶参数，建模过程中预留了参数调整接口，可以快速修改叶片数量、螺距、盘面比等核心参数，适配不同船型的推进需求。
