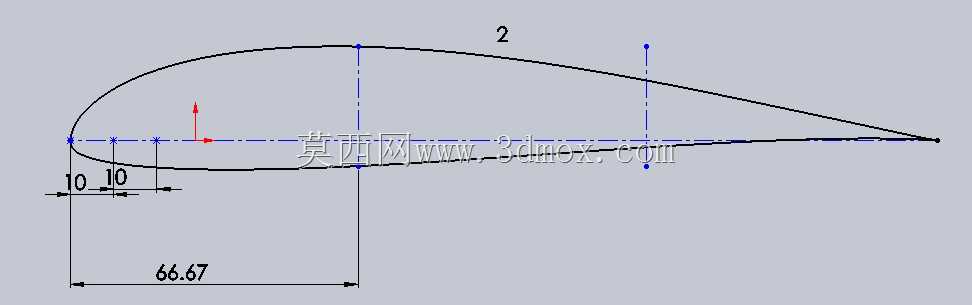

SD7062低速翼型截面结构设计图纸

在低速固定翼飞行器的气动设计环节中，翼型的截面轮廓直接决定了整机的升阻特性、失速迎角范围以及低速飞行状态下的操纵稳定性，SD7062翼型属于典型的低速高升力翼型，常被应用于轻型运动飞机、电动固定翼无人机、低速航测飞行器的主翼结构设计中，也可作为小型无人滑翔机的水平尾翼基准翼型使用。从实际工程应用场景来看，这类翼型在雷诺数1e5到5e5区间内具备优异的升力系数表现，在起飞爬升阶段能够提供足够的升力储备，降低飞行器的最小平飞速度，缩短起飞滑跑距离，在巡航状态下又能维持较低的阻力系数，提升航时表现，尤其适合对低速起降性能、长航时飞行有明确要求的低空作业类飞行器。

设计该翼型的三维结构与二维轮廓时，首先要明确翼型的弦长基准，根据不同机型的翼展载荷匹配对应弦长尺寸，常规轻型无人机应用场景下，单段翼型的弦长多控制在150mm到400mm区间，安装时需要保证翼型的弦线与机身纵轴的安装角匹配设计值，常规布局下主翼安装角多设定在2度到4度之间，避免飞行过程中出现过大的配平阻力。翼型的最大厚度位置位于弦长30%左右的区域，这一结构特性给翼梁、舵机走线、燃油或电池舱的布置预留了足够的内部空间，结构设计时可在最大厚度区域布置主承力翼梁，翼梁前后区域可根据重量配平需求布置机载设备，保证整机重心落在翼型弦长25%到30%的合理区间内。

从外形轮廓来看，该翼型的前缘半径适中，不会因为前缘过尖导致小迎角下气流提前分离，也不会因为前缘过钝增加高速巡航下的压差阻力，上翼面的曲率分布经过气动优化，能够在大迎角状态下维持气流的附着流动，延迟失速的发生，下翼面相对平缓，在倒飞或者负迎角状态下也能提供一定的升力储备，提升飞行器的机动性能边界。实际建模过程中，需要严格按照翼型坐标点拟合光滑曲面，避免出现局部的折线或者曲率突变，否则会在实际飞行中诱发局部气流分离，增加飞行阻力甚至引发操纵面震颤。在机翼与机身的连接安装边界上，需要保证翼根处的翼型轮廓与机身整流段平滑过渡，降低翼身干扰阻力，连接位置的结构强度需要满足飞行工况下的弯矩、扭矩载荷要求，翼型后缘位置厚度较薄，设计时需要注意后缘的结构刚度，避免高速气流下出现后缘振颤。

针对不同的应用场景，还可基于该基准翼型做局部改型，比如在翼根区域适当增加相对厚度提升结构强度，翼尖区域适当减小厚度降低诱导阻力，搭配对应的翼梢小翼结构进一步提升整机的气动效率。在做机翼的三维建模时，可基于该二维翼型轮廓沿翼展方向做放样操作，根据设计需求加入机翼的扭转角、上反角参数，保证机翼的气动特性符合整机的设计指标，完成建模后可通过流体仿真验证不同迎角、不同空速下的翼面压力分布，核对升阻系数是否达到设计预期，再根据仿真结果微调翼型局部轮廓，最终满足飞行器的飞行性能要求。
