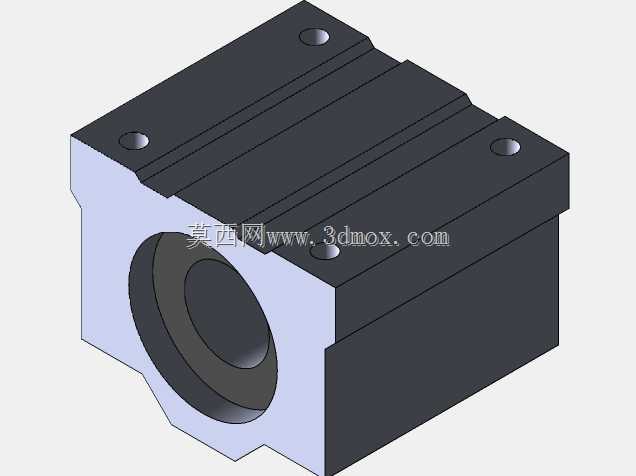

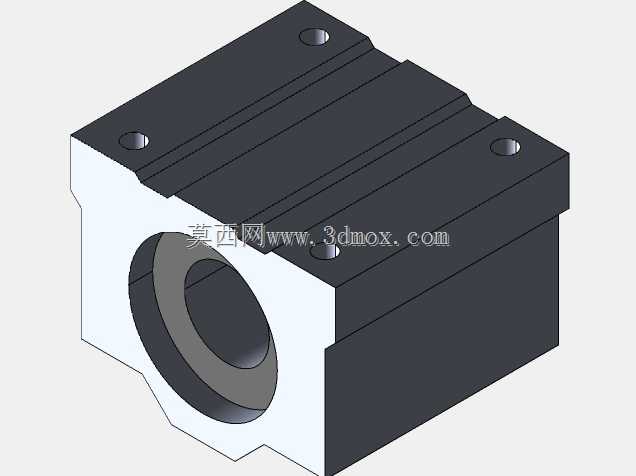

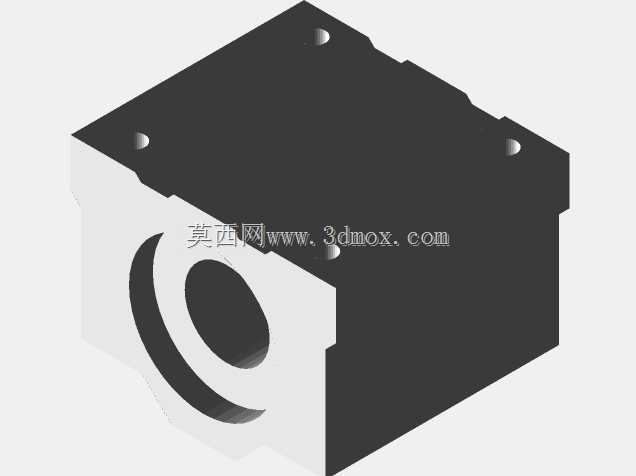

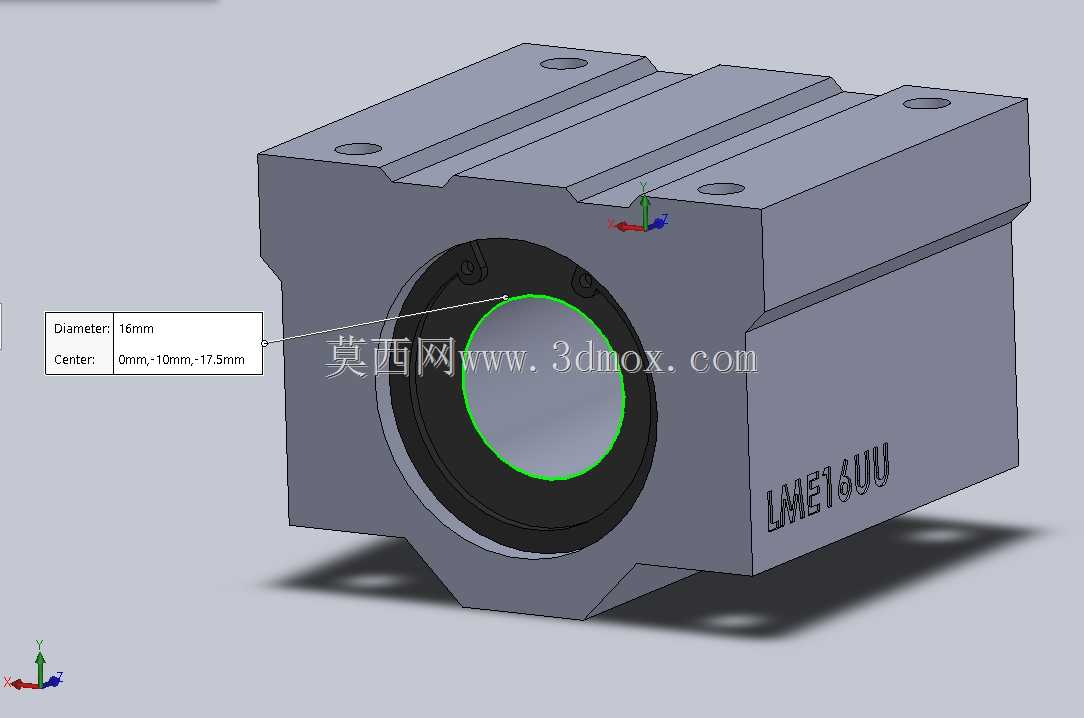

LME16UU箱式直线滑动轴承单元结构

做自动化设备结构设计的工程师，在做直线往复运动机构选型时，对这类箱式直线轴承单元不会陌生，它是光轴导向传动系统里的核心承载部件，区别于无外壳的裸轴承，自带的一体式铝制外壳直接承担安装固定与载荷传递的作用，不需要额外设计轴承座来配套，能大幅缩短非标设计的出图周期，也能降低装配环节的同轴度调试难度。这类带座轴承最常见的应用场景，是桌面型点胶机的Z轴升降导向、小型皮带输送机的侧边挡料调节机构、非标检测设备的探针模组滑移支撑，还有3D打印机的运动轴导向，但凡需要沿光轴做低阻力直线往复运动、载荷方向以径向为主的场合，都能看到这类部件的身影。从功能特性来看，内置的LME16UU直线轴承属于滑动接触类线性导向件，适配公称直径16mm的圆柱光轴，轴承内部的保持架带循环滚珠槽，钢珠在滚道内循环滚动，能把运动副的滑动摩擦转化为滚动摩擦，大幅降低运动阻力，即使是低速往复运动也不会出现明显的爬行现象，外壳侧面直接刻印型号标识，能避免装配过程中出现型号混装的问题。设计这个三维模型的时候，首先要保证安装基准的准确性，外壳上的四个沉头安装孔的孔位公差、安装面的平面度都要符合实际装配要求，轴承内孔与安装底面的平行度需要控制在合理范围内，不然实际装配后会出现光轴卡滞、滑动阻力骤增的问题；外壳的外形做了切边与加强筋结构，不是单纯的方块造型，既可以在保证结构强度的前提下减轻自身重量，也能给安装时的扳手预留操作空间，避免螺栓锁紧时出现干涉。从安装边界来看，这个单元的轴向总长度、径向安装孔的中心距、沉孔深度都要和市面常用的同型号标准件参数对齐，轴承内孔的有效配合长度要满足额定动载荷的支撑要求，两端的密封槽结构也做了还原，实际使用时配套密封圈可以阻挡加工碎屑、粉尘进入轴承内部的滚道，延长轴承的使用寿命。建模过程中，外壳的铸造圆角、安装面的退刀结构、轴承与外壳的配合台阶都做了细节还原，不是简单的特征堆砌，不管是用来做设备的装配干涉检查，还是做机构的运动仿真，都能直接调用，不需要再额外修正配合尺寸；做选型参考时，也能直观看到部件的外形轮廓，提前预留安装空间，避免出现机构布局时的空间干涉问题。
