SG90舵机嵌套式固定安装支架结构

　　该嵌套式固定座是专为SG90微型舵机设计的承载安装构件，核心作用是替代直接粘接舵机本体的装配方式，为RC航模、小型机器人关节、微型云台等轻量化运动机构提供可靠的安装基准。在小型航模的舵面传动场景中，传统直接粘接舵机外壳的方式存在受力后壳体开裂、粘接面老化松脱、舵机更换困难等问题，该支架通过预留的嵌套型腔完整包覆舵机主体，将舵机输出轴的反作用力分散到整个支架框架，再通过支架上的安装孔传递到航模机身或机构基板上，大幅降低舵机壳体的局部受力，提升传动系统的长期可靠性。

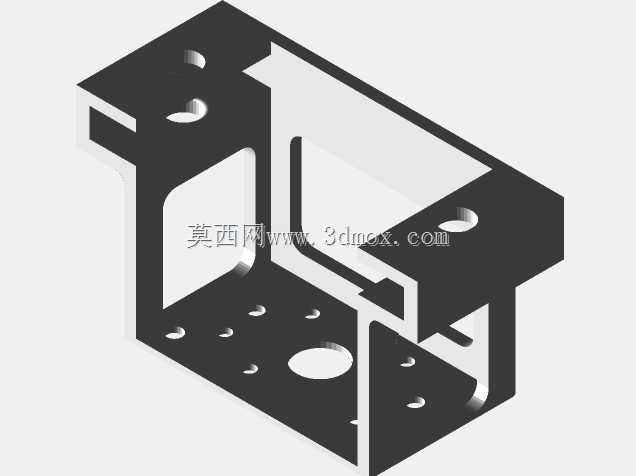

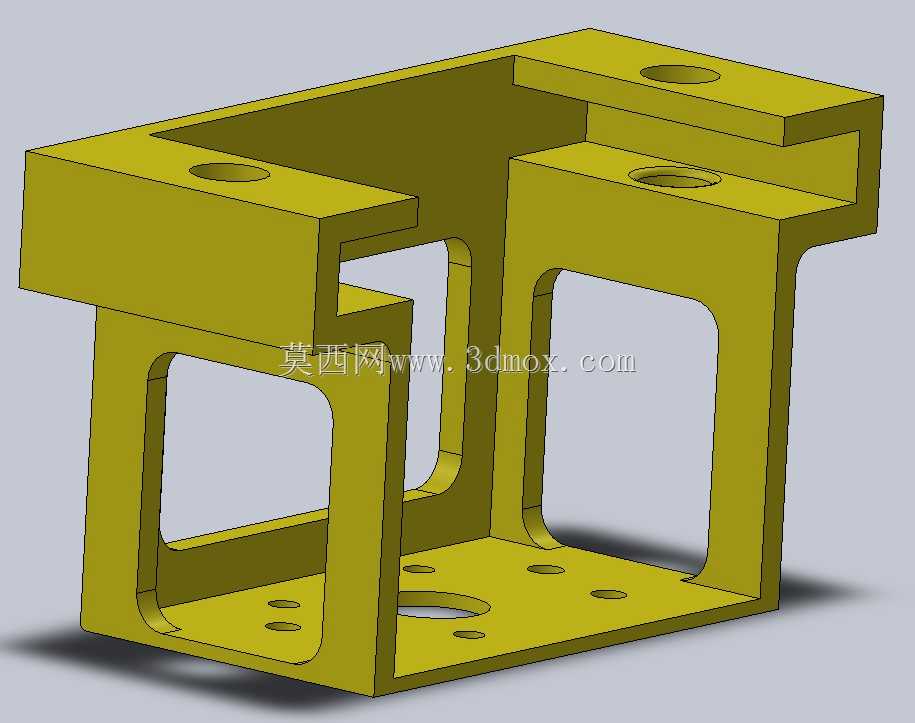

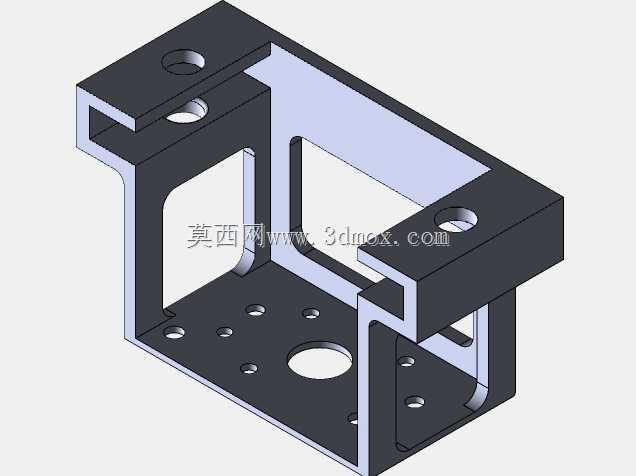

　　从结构设计来看，支架采用双侧立板加底部承托板的框型布局，底部承托板预留了对应舵机安装孔位的过孔与定位凹位，舵机放入型腔后可通过底部螺丝完成锁附，避免舵机在型腔内出现周向转动或轴向窜动。双侧立板顶部延伸出带安装孔的法兰边，法兰边上的通孔可直接通过螺丝将整个支架固定到设备安装面，立板与底板之间做了圆角过渡，避免直角位置出现应力集中，同时在立板中部开设大面积减重窗口，在不明显降低结构刚性的前提下减少材料占用与整体重量，这对于对重量敏感的航模类产品而言尤为重要。

　　安装边界方面，支架的内部型腔尺寸完全匹配SG90微型舵机的外形公差，型腔侧壁预留了合理的装配间隙，既保证舵机可以顺畅放入，又不会因间隙过大导致舵机工作时出现晃动。顶部法兰边的孔位间距参考常规微型舵机的安装标准设计，可直接适配多数RC航模的机身安装位、小型机械臂的关节基座以及教育类机器人的搭建平台。底部承托板的开孔同时兼顾了舵机出线与散热需求，舵机的连接线可从底部开孔穿出，避免线材在型腔内被挤压，舵机长时间工作产生的热量也可通过底部开孔与侧部窗口快速散出，降低舵机因过热导致的扭矩衰减风险。

　　在实际选型使用时，结构工程师可直接将该支架嵌入整体设备的安装布局中，无需再单独为SG90舵机设计固定结构，缩短小型运动机构的开发周期。支架的框型结构也具备足够的拓展性，可根据不同的安装场景在法兰边或侧立板上追加定位孔、卡扣等结构，适配更多非标安装需求。
