燃气轮机用钛质增强安装支架结构

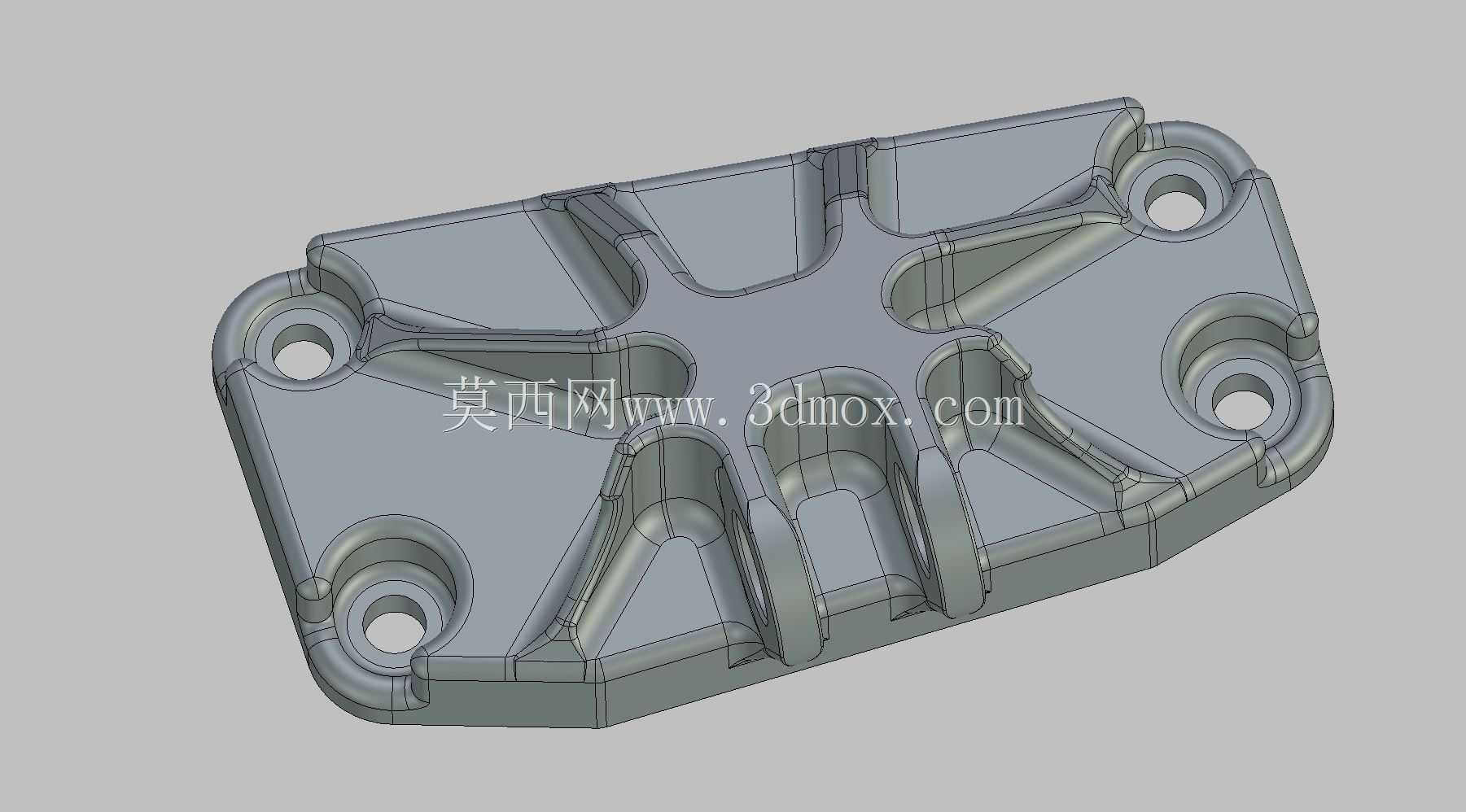

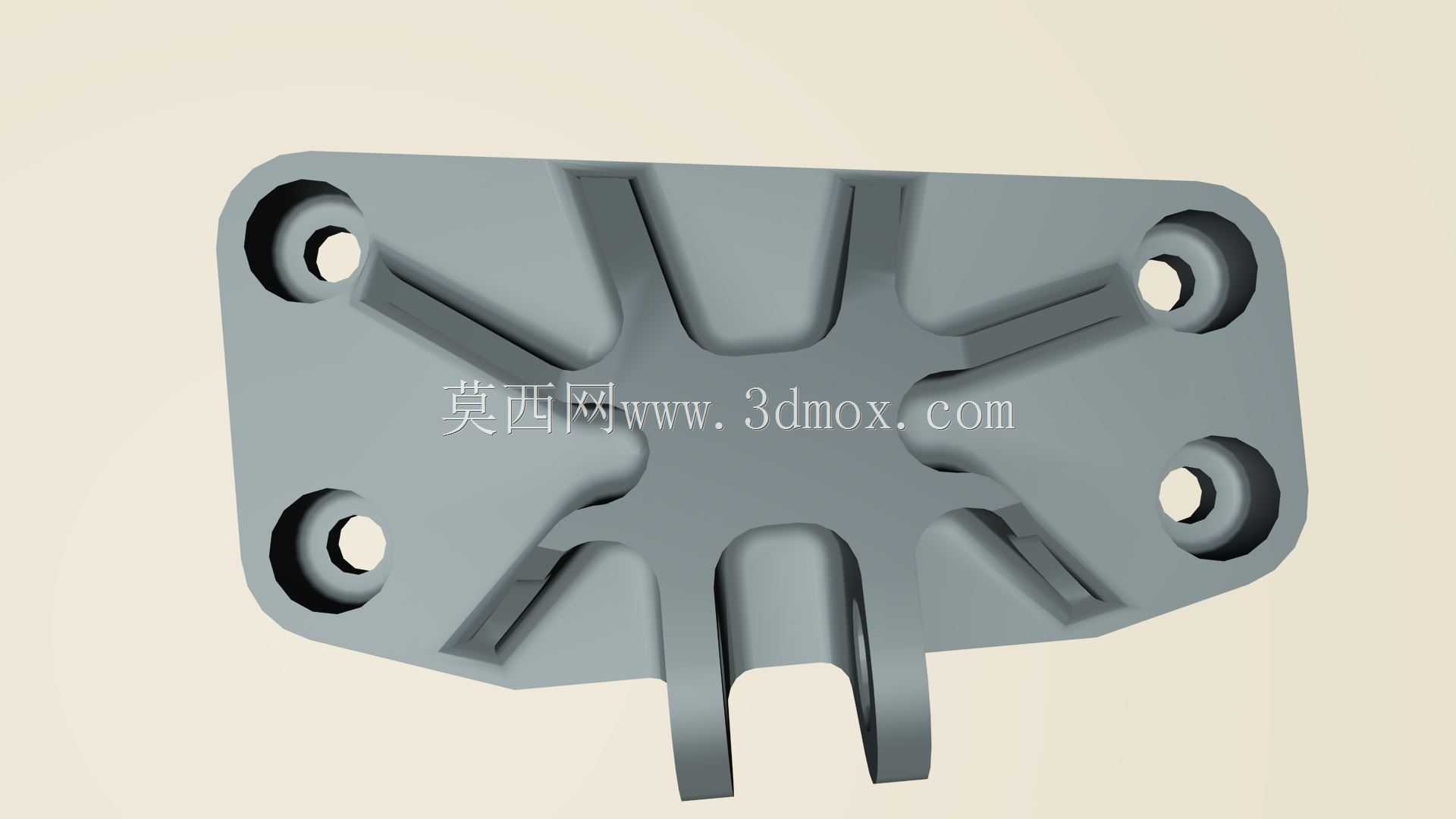

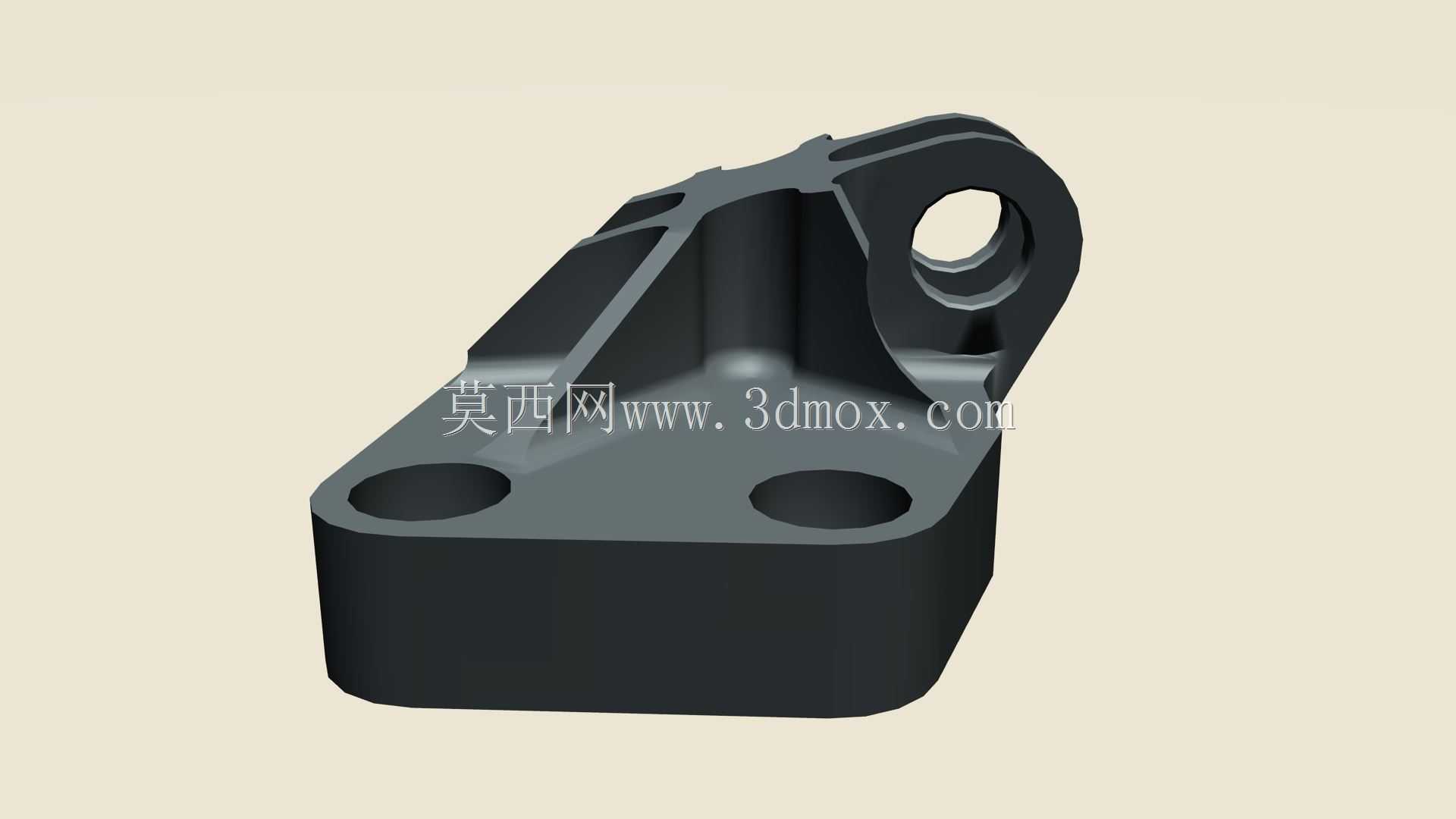

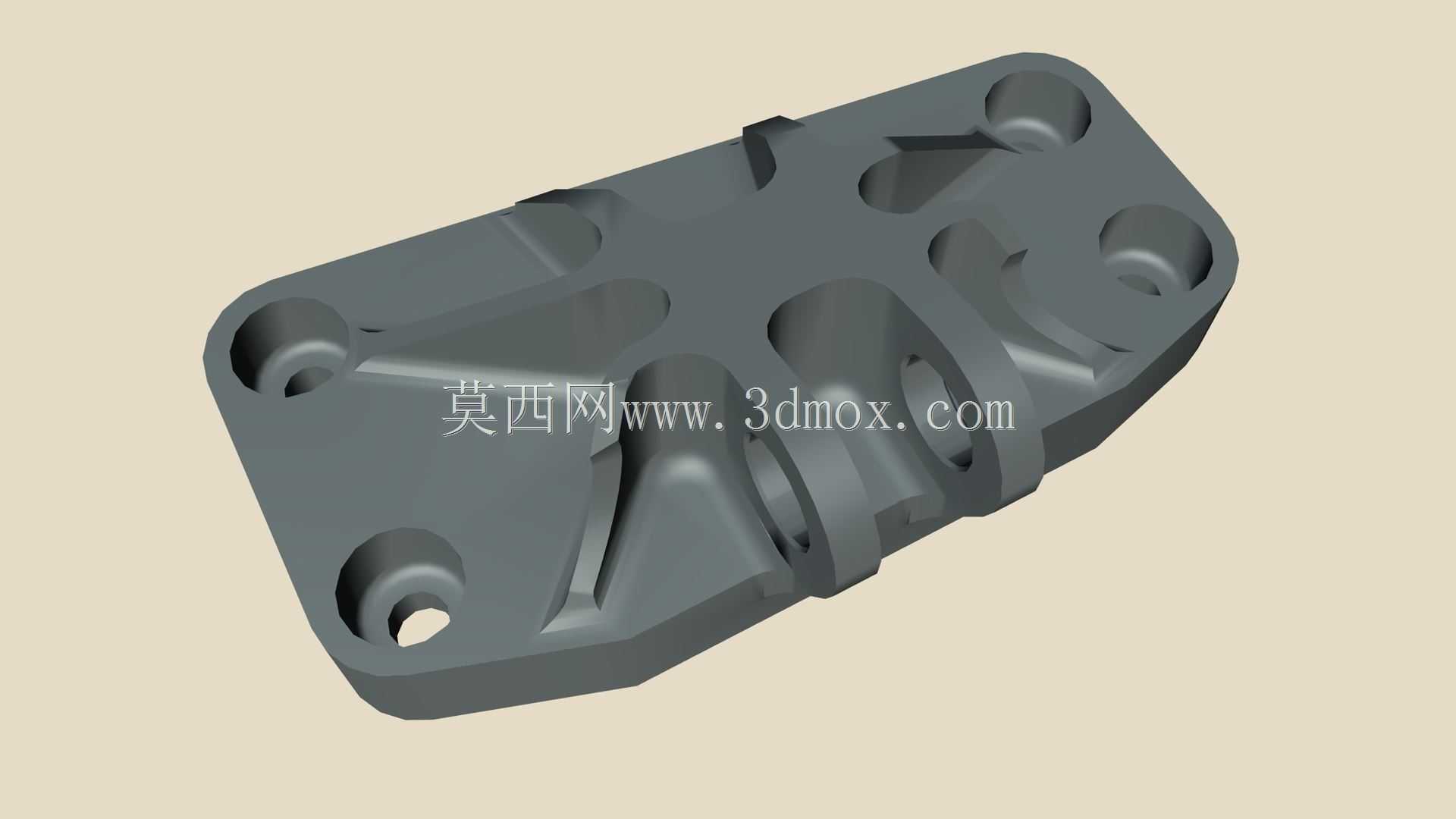

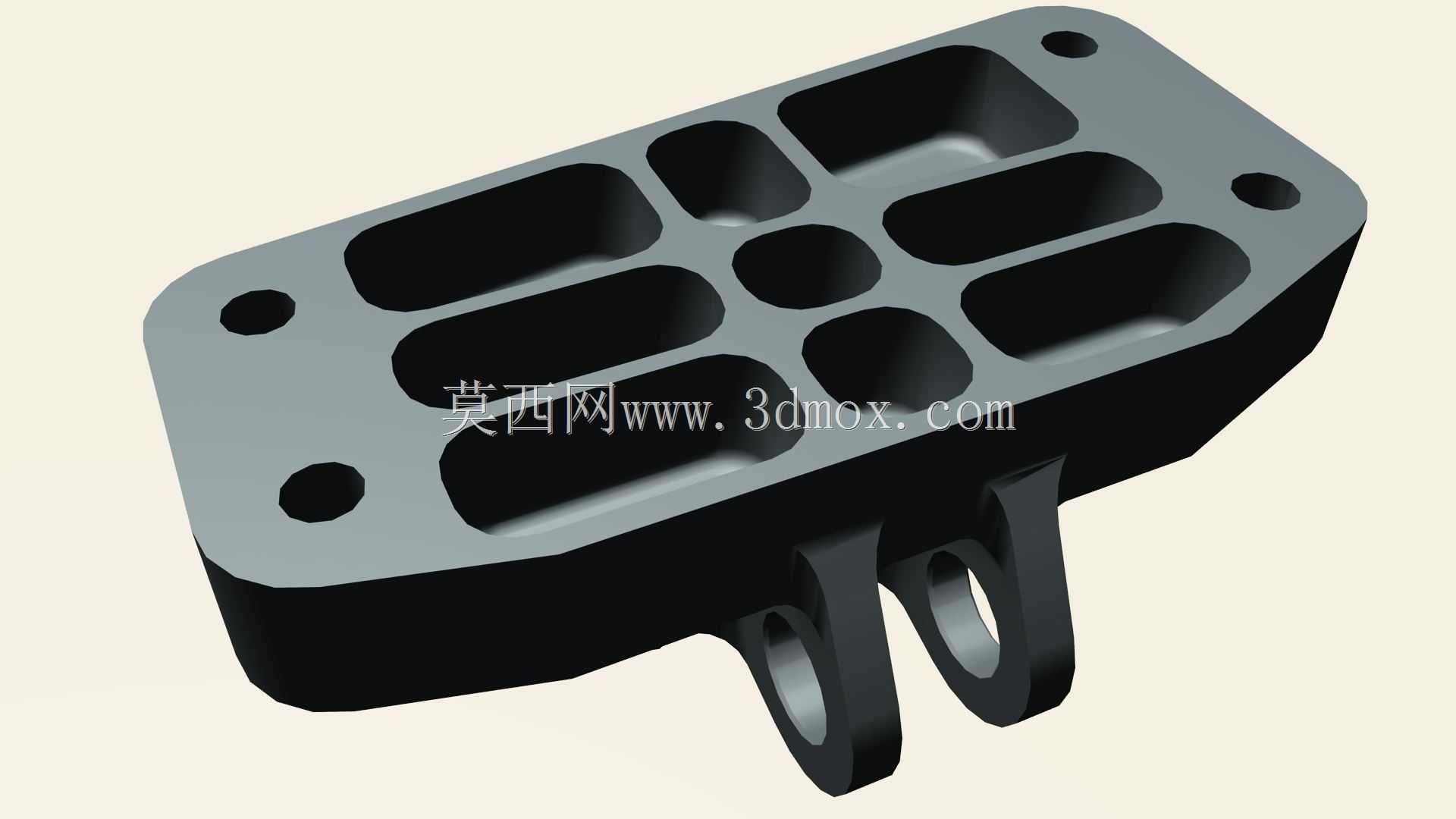

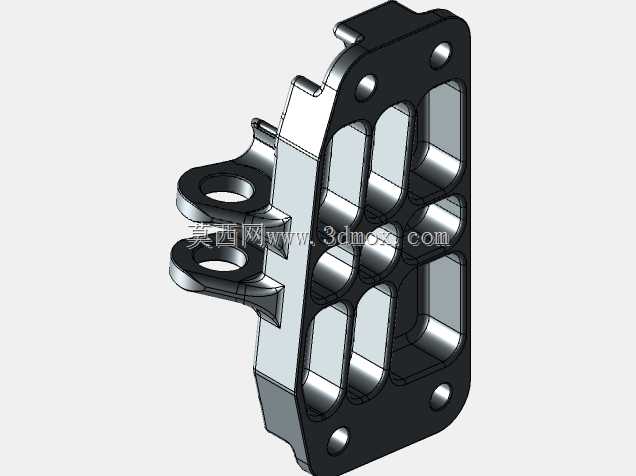

这款支架主要应用于燃气轮机内部构件的安装固定场景，作为燃气轮机内部管线、附属小型功能组件的承载基座，需要在高温、持续振动的舱内环境中长期保持结构稳定性，避免连接部件出现位移、松脱甚至断裂的故障。从结构设计来看，整体采用近似矩形的板式基座形态，六个安装孔位沿基座边缘对称分布，孔位做了沉台设计，安装时螺栓头可以完全沉入沉台内，不会突出基座表面，既可以避免螺栓突出部分和周边其他运动构件发生干涉，也能让安装贴合面完全贴紧设备安装面，保证连接的刚性。基座中部设置了两组同轴的铰接安装座，用于配套销轴穿过，实现被支撑部件的铰接固定，铰接座周边做了渐变式的加强筋过渡，筋条从安装座外壁一直延伸到基座底板的边缘位置，没有出现直角突变的结构，能有效分散铰接位置传递的交变载荷，避免应力集中导致的结构开裂。最初的基础版本支架整体重量控制在0.997千克左右，后续根据实际工况的振动测试结果，对非关键区域的冗余材料做了剔除，同时在筋条受力薄弱位置补充了增强结构，优化后的支架重量调整到1.039千克左右，在控制整体重量增幅的前提下，大幅提升了结构的抗疲劳强度，适配钛质材料的加工特性，减少加工过程中的材料浪费。安装边界方面，基座底面为全平面加工，平面度公差控制在0.02毫米以内，保证安装后和设备基体的贴合面积达到95%以上，不会出现局部悬空导致的受力不均；六个安装孔的位置度公差控制在0.05毫米以内，适配现场快速换装的需求，不需要额外修配即可完成安装。铰接孔的内径做了高精度铰削处理，表面粗糙度达到Ra1.6，和配套销轴的配合间隙控制在0.01-0.02毫米之间，既保证铰接转动的灵活性，又不会因为间隙过大产生额外的振动冲击。在实际使用中，这款支架不需要额外做表面防腐处理，钛质材料本身在燃气轮机舱内的高温油气环境下具备足够的抗腐蚀能力，长期使用不会出现锈蚀层脱落污染舱内环境的问题，结构的固有频率经过调校避开了燃气轮机正常运行的振动频率区间，不会在设备运行过程中产生共振问题，有效提升了附属部件的使用寿命，减少日常运维的检查频次。
