适配多机型的无人机挂载发射台架结构

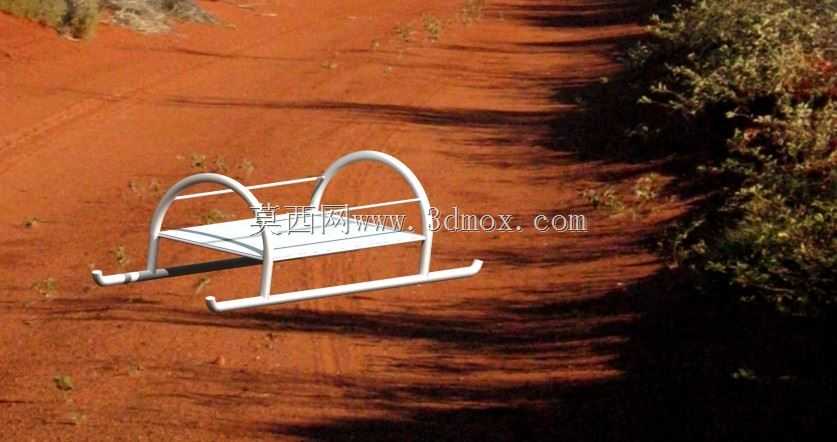

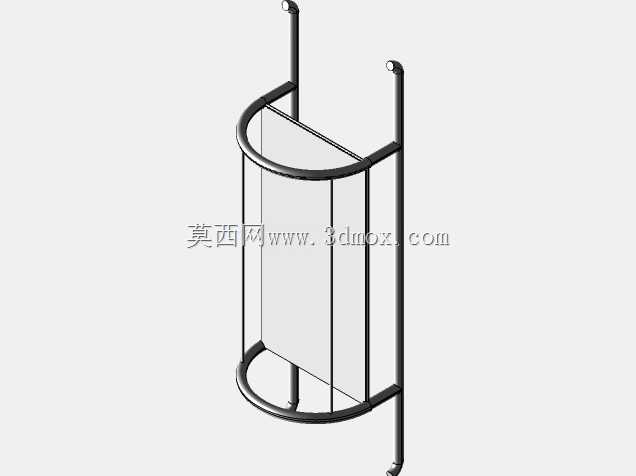

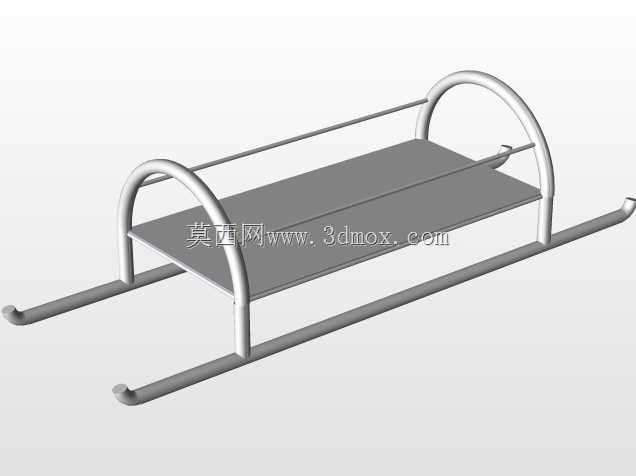

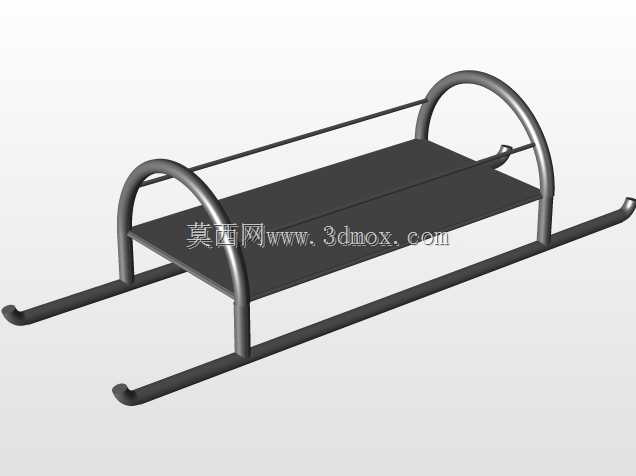

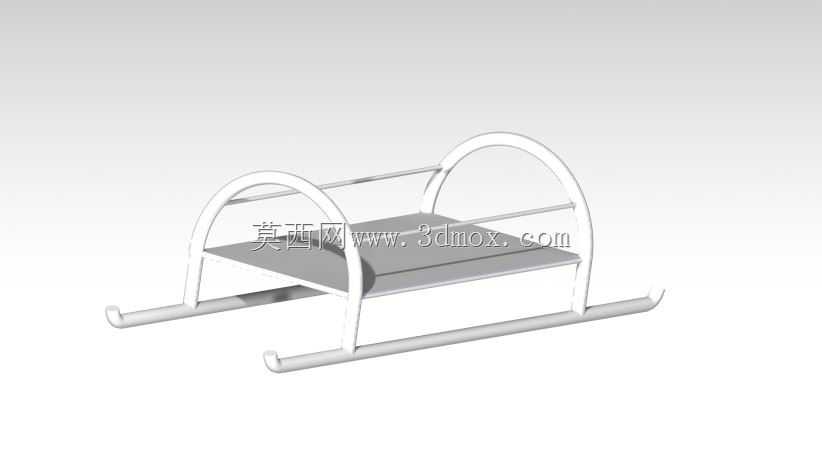

在野外作业、应急测绘、低空物资投送等场景中，无人机作业往往需要快速挂载不同功能的载荷模块，传统的螺丝固定式挂载不仅拆装耗时，还容易因为安装孔位不匹配导致不同机型无法通用，这套挂载发射台架的设计，正是针对这类实际作业痛点展开。从结构布局来看，整体采用弧形拱架加平面承托板的组合形式，两侧的弧形弯管既作为主承力框架，也预留了绑带、快拆卡扣的安装空间，底部的两根横向伸出的支撑脚，在无人机停放时可以直接接触地面，避免挂载的载荷直接磕碰地表，在砂石、泥泞、红土这类不平整的野外起降场地，支撑脚的伸出长度刚好超出机身底部最低点25mm，能给载荷留出足够的安全间隙，不会因为地面凸起剐蹭到挂载的设备。设计过程中优先考虑了快拆适配性，架体整体没有和特定机型绑定的专属安装位，拱架上方的横向连接杆可以搭配不同规格的喉箍、尼龙绑带，直接固定在多数多旋翼无人机的起落架横杆上，不需要对无人机本身的结构做打孔、切削改造，普通作业人员不需要专用工具，3分钟内就能完成整套台架的安装或者拆卸，适配不同轴距的多旋翼机型时，只需要调整绑带的固定位置即可，不需要额外加工转接件。承托板采用平面镂空的轻量化设计，在保证1.2kg额定载荷承载能力的前提下，尽可能降低架体自身的重量，减少不必要的飞行负载，承托板表面预留了通用的M3螺丝安装孔位，孔位间距按照通用载荷的安装标准排布，可以直接固定小型投放器、航拍副相机、应急喊话器、小型采样装置等不同类型的作业载荷，不需要额外打孔制作转接板。两侧的弧形拱架除了承力作用之外，还能在发生轻微擦碰、侧翻的时候，先于挂载的载荷接触障碍物，形成缓冲防护空间，避免价值较高的作业载荷直接受撞击损坏。在实际作业场景里，这套台架既可以作为地面临时停放的支撑结构，也可以作为空中作业的载荷挂载基座，不需要在起飞前额外拆卸地面支撑部件，架体的风阻经过圆弧过渡优化，飞行过程中不会产生明显的紊流影响无人机的飞行稳定性，安装边界覆盖了市面上多数轴距300mm到800mm的多旋翼无人机，承托板的有效承载尺寸为180mm*120mm，能够满足绝大多数小型作业载荷的安装尺寸需求，架体所有的棱边都做了圆角打磨处理，不会在安装、作业过程中划伤操作人员或者无人机的线材、机身外壳。
