快拆式抓取操作手柄结构设计

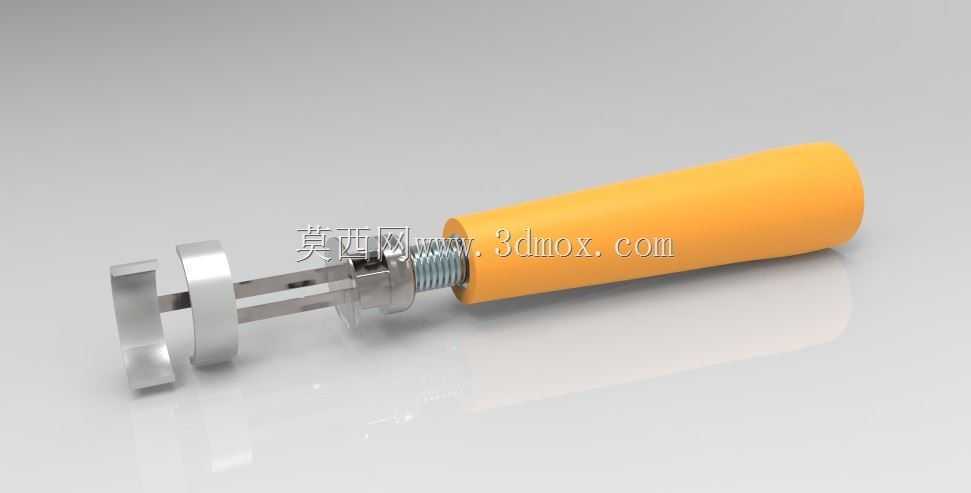

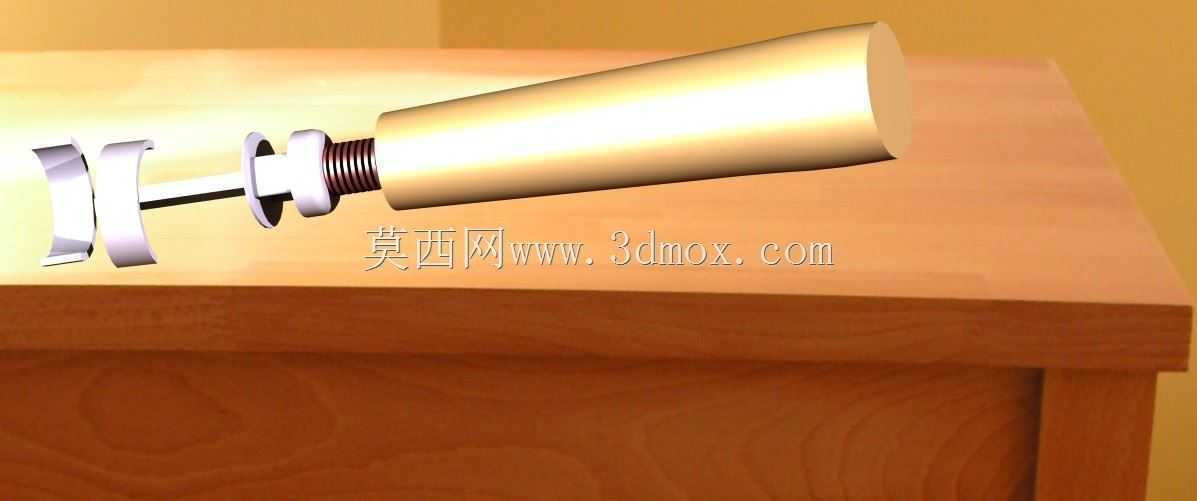

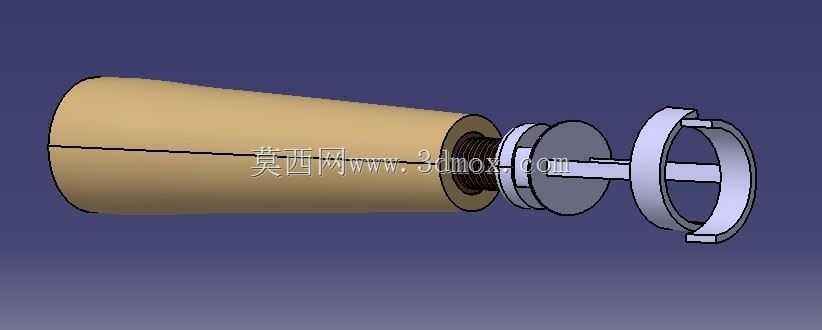

　　这款快拆式抓取操作手柄，主要面向轻型辅助操作、工位手动取放、小负载末端执行场景设计，常见于电子元件分拣工位、小型零部件装配台、实验室试样夹持等需要频繁更换抓取端的作业场景，替代传统固定式手柄，解决不同规格工件抓取需要更换整套操作工具的痛点。从实际使用逻辑出发，手柄握持段采用锥度设计，握持段直径从靠近金属结构端向尾端逐步收窄，适配人手自然握持的发力角度，长时间操作不易产生握持疲劳，握持段外覆防滑材质，表面做哑光防滑处理，沾附少量切削液、装配润滑脂时也不会出现打滑脱手的问题。金属连接段集成了快拆锁紧结构，核心是通过内置的弹簧顶销配合卡槽实现抓取附件的快速锁定与拆卸，不需要额外借助内六角、扳手等辅助工具，单手按压解锁环即可完成附件的拆装，

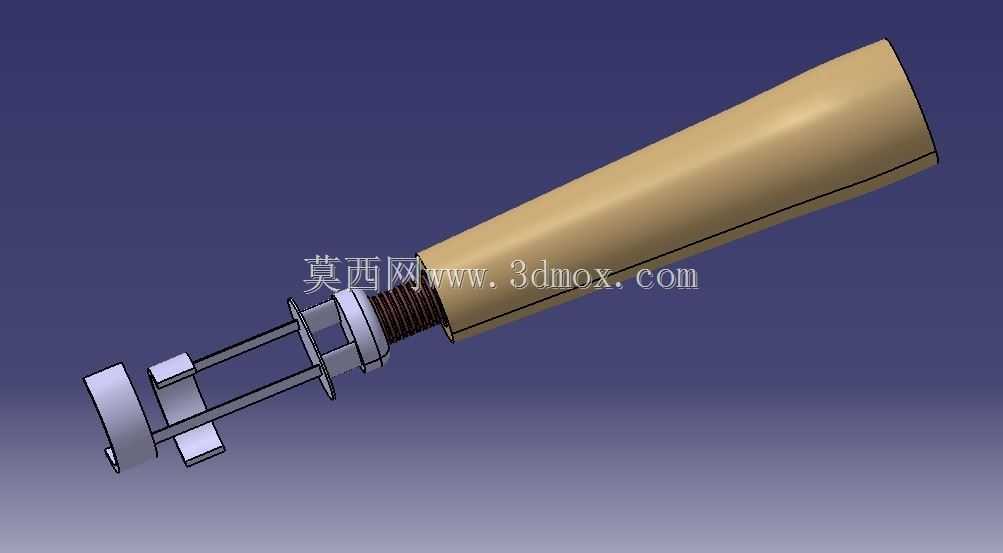

　　单步拆装耗时控制在两秒以内，适配多品种小批量的柔性装配作业需求，切换不同抓取附件时不需要中断作业流程太久。结构设计上，金属传动部分采用双导杆平行传动结构，避免单杆传动出现的偏转卡滞问题，导杆表面做硬化处理，表面硬度达到HRC45以上，长期往复滑动不会出现磨损松旷，传动间隙控制在0.02mm以内，保证抓取动作的对位精度，前端的附件安装位采用标准卡口设计，可适配平口夹头、弧形夹爪、真空吸盘座等多种通用抓取附件，不需要额外加工转接件即可直接安装。安装边界方面，手柄整体总长控制在180mm左右，最大握持直径32mm，金属连接段最大外径18mm，前端安装接口的配合公差采用H7/g6间隙配合，保证附件安装后无径向窜动，

　　后端的握持段尾端做圆角封边处理，没有尖锐棱角，避免操作时剐蹭操作人员手腕。实际使用中，这款手柄可直接安装在轻型辅助机械臂的末端，也可作为手动操作工具单独使用，抓取附件的旋转动作通过臂部内置的信号转换器输出的控制信号驱动，可根据工件的摆放角度实时调整夹爪的旋转角度，不需要操作人员手动调整工件姿态，针对薄壁类、易刮伤类工件，可更换带软质包覆的夹爪附件，夹取力通过内置的弹簧预紧力调节，旋转预紧螺母即可调整夹取力大小，避免夹伤工件表面。结构设计阶段充分考虑了维护便利性，整个手柄的可拆卸零件不超过10个，日常维护只需要定期在导杆表面涂抹少量润滑脂即可，没有复杂的油路、电路结构，即使在粉尘较多的打磨、分拣工位使用，

　　也不会因为粉尘进入结构内部出现卡滞故障，金属零件全部采用不锈钢材质，具备基础的防锈能力，可在有少量水雾、弱腐蚀介质的工位正常使用。前端的快拆结构做了防脱设计，锁定状态下即使受到轴向的冲击载荷，附件也不会意外脱落，解锁环的按压行程设置为5mm，需要施加一定的按压力才能解锁，避免作业过程中误触解锁环导致附件掉落。从结构受力角度分析，双导杆的受力分布均匀，单侧导杆承受的弯矩仅为单杆结构的三分之一，在夹持最大1kg负载的情况下，导杆的变形量控制在0.01mm以内，不会因为负载导致夹爪偏斜，影响抓取对位精度。握持段的内部做了中空设计，在保证结构强度的前提下降低整体重量，整备重量控制在150g以内，作为手动工具使用时，长时间举持操作不会有明显的负重感，安装在机械臂末端时，也不会给机械臂关节带来过大的负载，适配大部分负载3kg以内的轻型协作机械臂安装使用。
