镂空轻量化自平衡立方框架结构

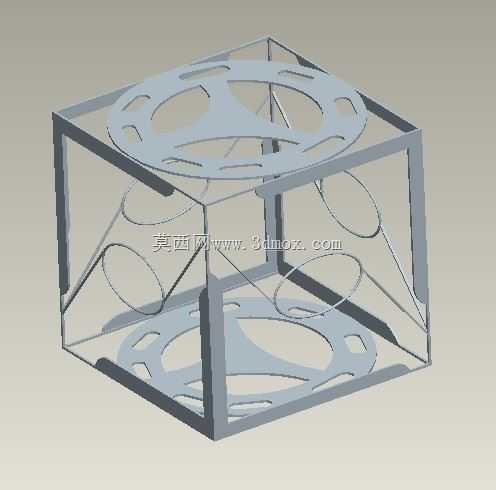

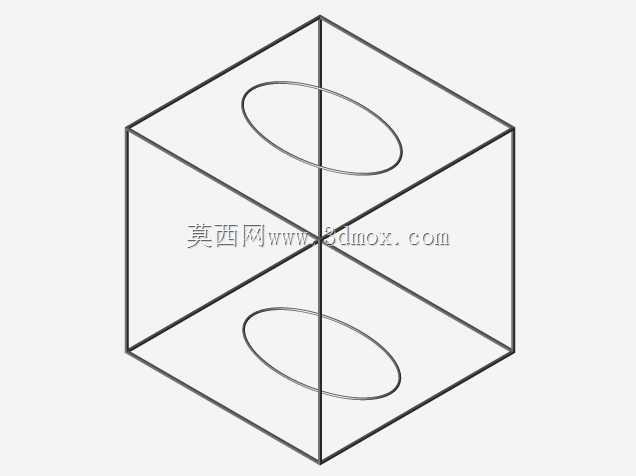

　　这套立方框架结构在做方案评审时，最先要核对的是六个外表面的边界约束。整体以正立方体为安装外轮廓，所有杆件、侧部镂空支撑板都严格收在立方体外接边界以内，没有向外凸出的安装耳、凸起轴座或者外伸连接件，因此在工装台面上摆放、在透明展示舱内挂载、在多组展品并排陈列时，相邻物件之间只需保留极小安全间隙，不会出现边角干涉。框架上下两个端面承担主要静置支撑面，加工时要优先保证端面杆件的平面度，放置在检验平台上后，四角接触点不能出现明显翘动；如果后续要在底部加装防滑垫、磁吸底座或者亚克力托板，也可以直接沿下表面杆件分布固定孔位，不需要额外改造主体承力路径。

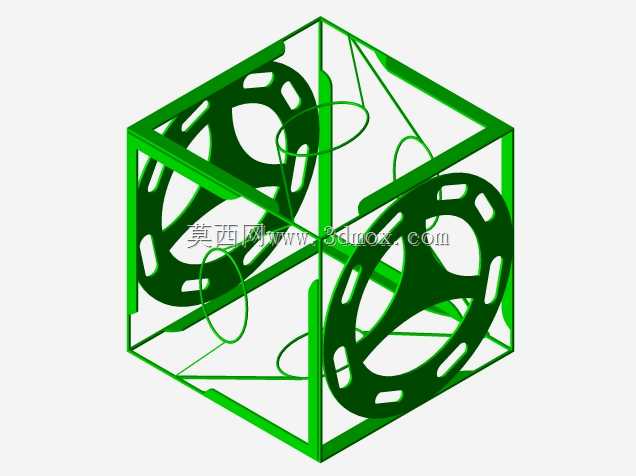

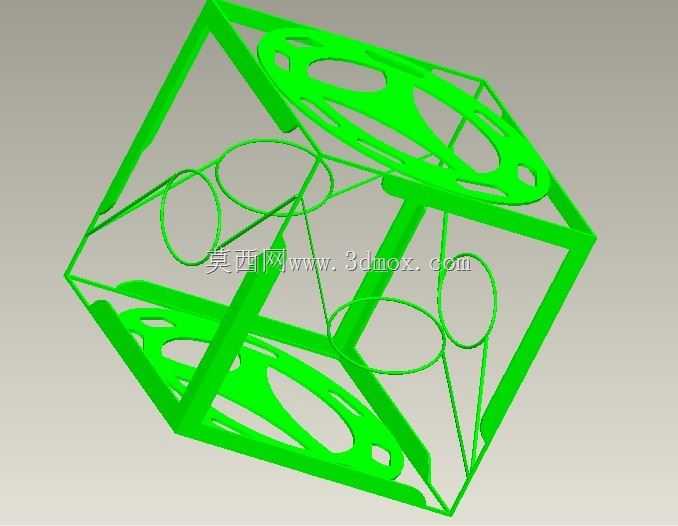

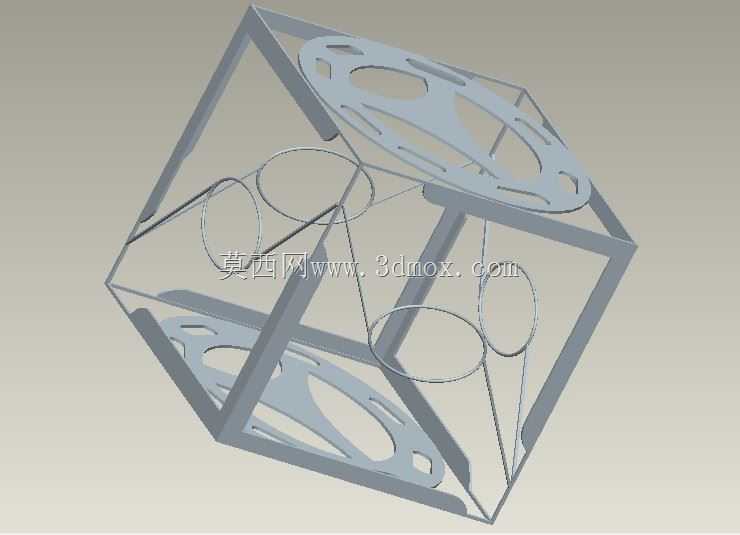

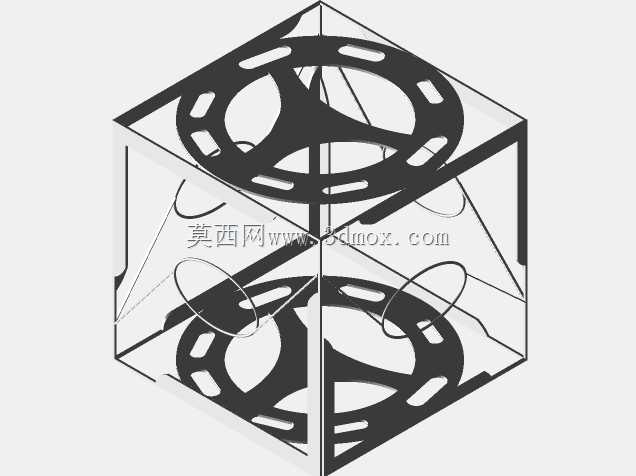

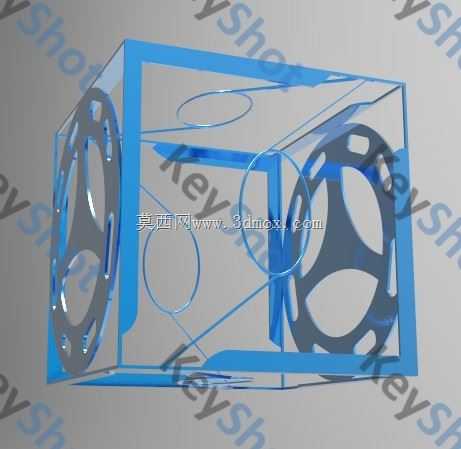

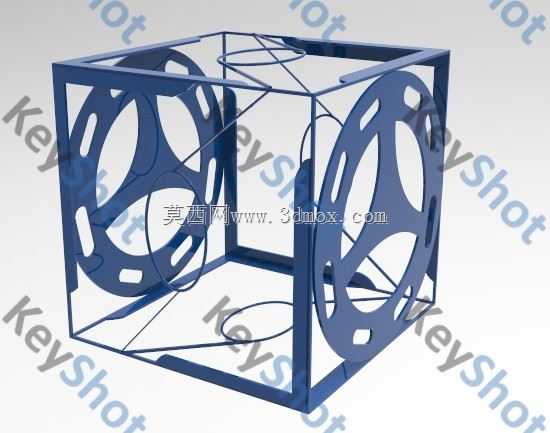

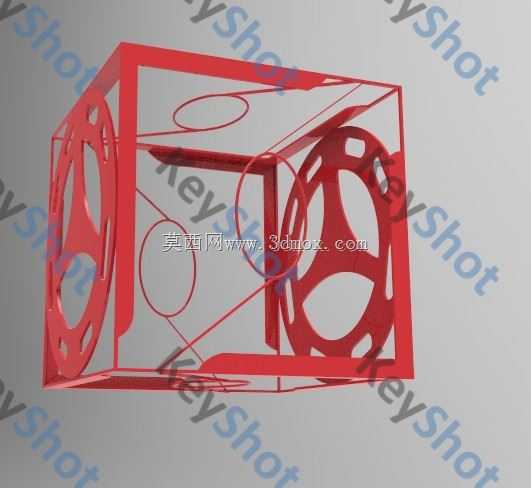

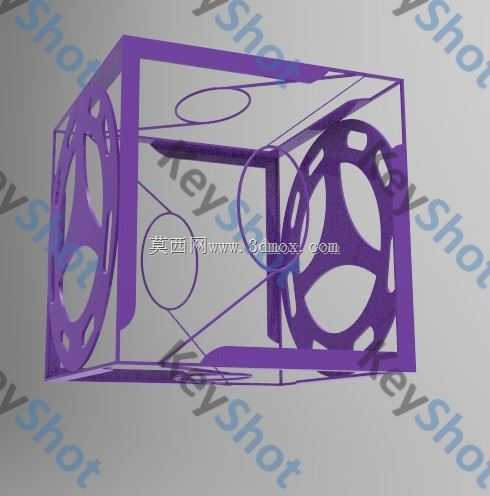

　　从实际受力逻辑看，立方体静置时最容易在上、下表面形成稳定支撑，而四个侧面并不是单纯的装饰面。侧部板件采用大面积镂空开孔，开孔轮廓顺着斜向受力方向布置，既把整块侧板的多余材料去掉，又让保留下来的板边形成连续的传力筋条。框架受侧向挤压、搬运中受到磕碰，或者整体被抬起、倾斜展示时，侧面筋条会把局部载荷分散到立方体的十二根棱边上，避免薄壁杆件单独受弯。做有限元校核时，可以把约束点放在下表面四角，在顶面施加竖直均布载荷，再分别在四个侧面补加侧向推力，重点观察棱边焊接或拼接位置的应力集中；镂空孔的圆弧过渡处不能留下尖锐转角，否则钣金折弯或者激光切割后，应力集中位置很容易在反复搬动中产生微裂纹。

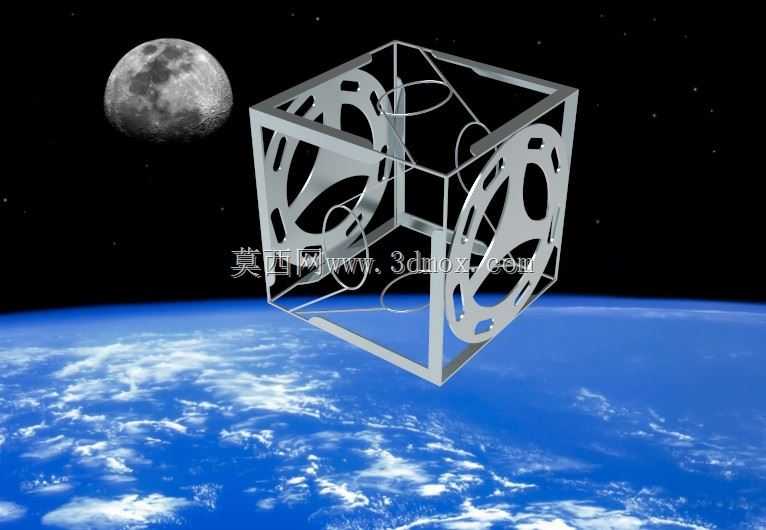

　　这类结构的适用场景并不局限于单一设备。展厅里可作为力学平衡演示件，直接放在水平台面上观察上下端面的支撑状态；教学实验中可用来讲解框架结构、开孔减重和力流传递，学生能透过镂空区域看清内部棱边的空间关系；创意装置开发时，它也能作为轻量化承载骨架，在内部预留空间放置传感器、灯带、小型配重或者摄像模块。由于外轮廓规则，它还适合放入标准化包装内衬中运输，六个面均可作为朝向参考面，自动化产线上做视觉定位时，规则立方边界比异形曲面件更容易识别。

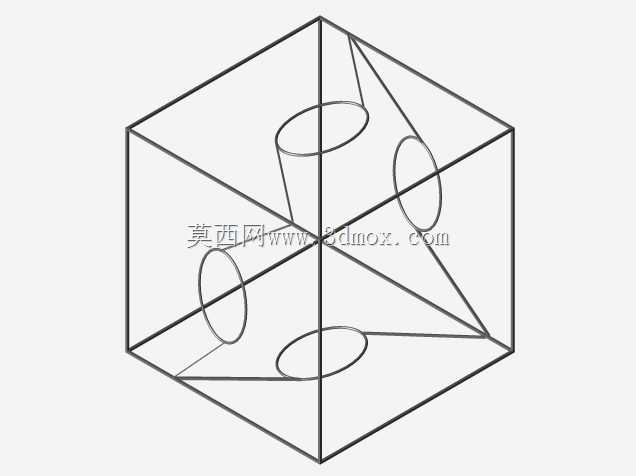

　　建模过程中，先确定立方体棱线长度和杆件截面尺寸，再搭建十二根棱边的空间骨架。棱边交点是整个结构的关键节点，节点处要保证杆件轴线对齐，不能为了外观倒角把承力截面削弱过多。侧板建模时不宜先做实心板再简单挖洞，而应先画出主传力筋带，再在筋带之间布置镂空孔，这样开孔形状才能同时服务于减重和支撑。侧板与棱边连接的位置要保留足够搭接宽度，若采用钣金件，折弯边需要与棱边杆件形成贴靠面；若采用型材或管材焊接，则要在侧板边缘开出定位缺口，让装配时侧板能卡入骨架基准位，减少焊接变形。

　　重量控制是该结构的核心目标之一。在保证侧面支撑刚度的前提下，板件上远离节点、不参与主要传力的区域可大胆去除材料，但开孔不能连续切断侧板与上下棱边之间的传力路径。比较稳妥的做法是让每块侧板都保留至少几条从上部棱边通向下部棱边的连续筋带，筋带之间再用弧形或环形材料带连接，使侧板形成类似桁架加蒙皮筋的混合受力状态。这样即使整体材料很薄，按压侧面时也不会出现大面积回弹；把立方体倾斜到以棱边接触台面时，侧面筋条仍能协助维持框架形态，不会因局部失稳而扭成平行四边形。

　　安装边界方面，框架内部为开放空腔，穿线、布置小型功能模块或者加入配重块都比较方便。若要把它固定到外部设备上，可在下部棱边或侧面筋条较宽处增加隐藏式连接孔，孔位应避开镂空孔边缘，并在孔周保留局部加强区域。上下表面若需要作为重复定位基准，杆件顶面应尽量共面，表面处理后也要控制涂层厚度，避免多个支撑点高低不一致。搬运和展示时，规则外轮廓便于使用夹爪、托板或围栏定位；侧部镂空区域还可作为手持避让位，但不能把细窄筋条当作主要提拎点，长期单点吊挂会使节点产生附加弯矩。

　　从加工落地角度看，激光切割板材后折弯、管材切割后焊接、或者用轻质型材拼装，都能实现相近外观。不同工艺对应的尺寸公差重点不同：钣金方案要控制折弯回弹和侧板对角尺寸，焊接方案要控制热变形导致的立方体垂直度，型材拼装方案则要关注连接件在节点处的累积间隙。无论采用哪种工艺，装配后都应检查十二个棱边长度、相邻面垂直度以及上下端面平行度，只有这些基准稳定，立方体的平衡展示、内部模块安装和外部固定接口才能保持一致。
