镂空格栅式多面受力立方体承载结构

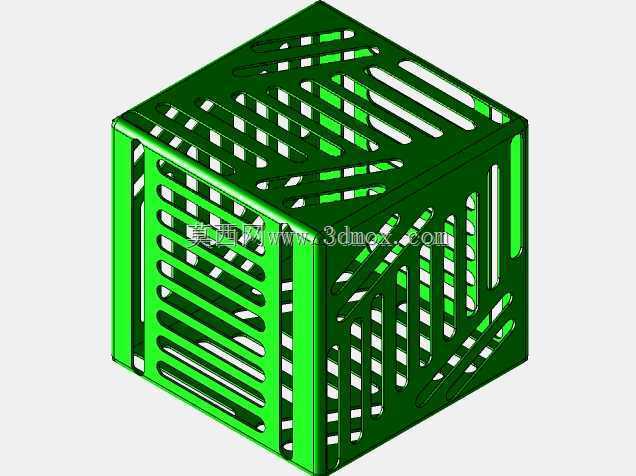

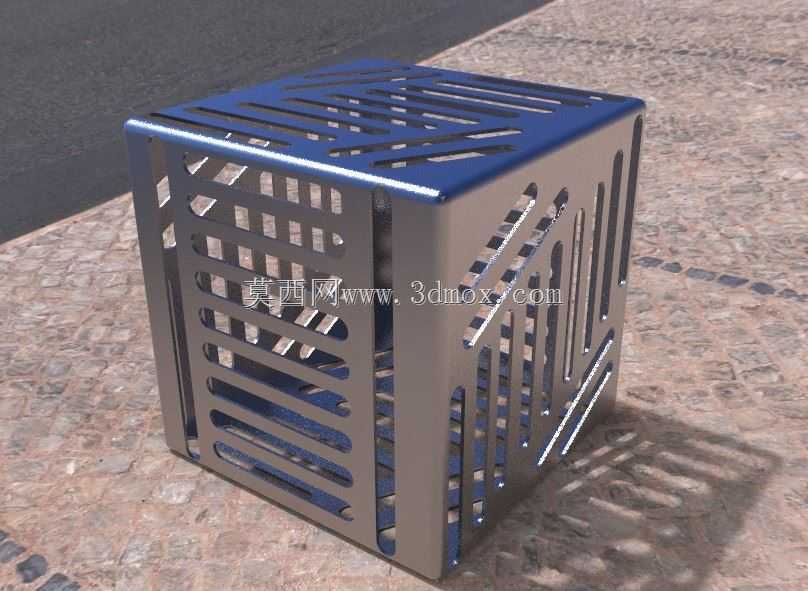

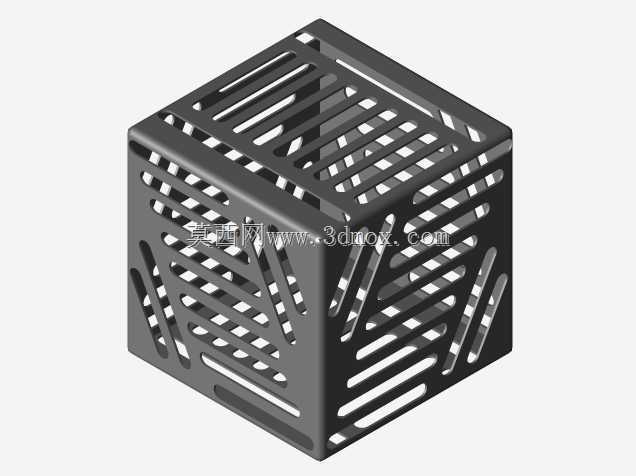

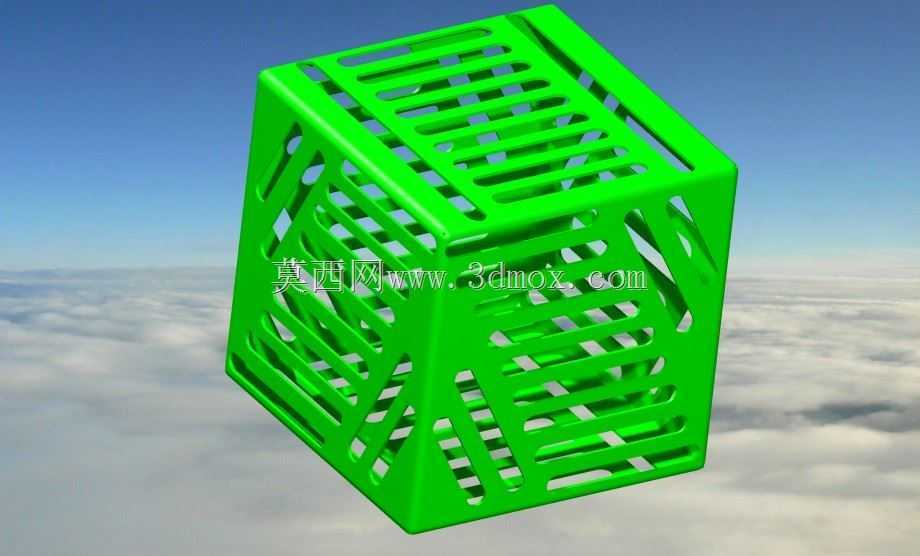

　　该镂空立方体结构在设计之初，就瞄准了小尺寸轻量化承载场景的实际需求，区别于传统实心立方体块的笨重耗材问题，整体采用等壁厚的框架式镂空构型，六个外表面均开设规则排布的长条形通槽，槽体走向随各面的受力传导路径做差异化排布，避免通槽切断主受力筋的传力路径，保证结构在承受多方向载荷时不会出现应力集中导致的开裂失效。从实际应用场景来看，这类结构既可以作为小型3D打印教学的实操验证样件，用来讲解增材制造过程中悬空角度、支撑添加、壁厚控制的核心要点，也可以作为小型设备内部的隔层承载垫块，利用自身镂空结构的通风特性，兼顾承载与散热需求，部分对外观有要求的文创展示场景中，该结构也可作为金属质感的展示摆件，依靠光影穿过格栅形成的错落投影提升展示效果。

　　设计过程中，首先确定了立方体的整体外轮廓为正六面体，各边边长保持一致，所有棱边均做了小圆角过渡处理，避免3D打印过程中尖角位置出现翘曲变形，同时也能减少外力磕碰时棱边崩缺的概率。六个面的格栅开槽没有采用统一的排布方式，相邻面的槽体走向呈交错布置，一方面是为了保证每个面的剩余筋条都能形成连续的传力路径，让来自X、Y、Z三个轴向的压力、侧向的冲击力都能通过筋条分散到整个立方体框架上，不会因为某一面开槽过多导致局部刚度不足；另一方面交错的槽体排布也避免了打印过程中同一方向连续长槽带来的层间结合力不足问题，提升打印成品的整体结构强度。

　　从安装边界与尺寸适配角度来说，该结构的外轮廓为标准正立方体，没有外凸的安装耳、卡扣等额外结构，放置时可任意面作为支撑面，不需要区分安装方向，适配各类方形安装槽位的尺寸要求，放置在平面上时，底部的格栅槽可以形成微小的通气间隙，避免底面与安装平面完全贴合形成真空吸附，挪动时不会因为负压产生额外阻力。壁厚设计上兼顾了不同3D打印工艺的成型能力，采用FDM工艺打印时，该壁厚不需要额外添加内部支撑，通槽位置的悬空角度完全在FDM工艺的自支撑角度范围内，能大幅减少打印后的支撑去除工作量，打印完成后仅需简单处理层纹即可使用；如果采用SLA或者SLM工艺打印，该结构的槽体宽度也足够保证树脂或者金属粉末的顺利排出，不会出现内部残留粉料导致的重量不均、堵塞问题。

　　功能特性层面，该结构除了基础的多向承载能力外，镂空的格栅结构让整体重量仅为同尺寸实心立方体的百分之三十左右，在对重量有严格要求的小型机载设备内部，作为支撑垫块使用时不会带来过多的额外重量负载，同时镂空的通道可以让气流、液体顺利穿过，在需要通风、通流的安装位置不会形成流阻，影响设备内部的散热或者介质流通。实际受力测试中，该结构在承受垂直于顶面的静压力时，载荷会通过顶面的筋条传导到四条竖棱，再分散到底面的整个支撑面，不会出现局部应力超过材料屈服强度的情况；在承受侧向冲击力时，侧面的横竖筋条会形成类似格栅梁的受力结构，将冲击力分散到相邻的两个面，避免局部变形过大导致结构失效。

　　设计时还特意考虑了不同使用场景的适配性，如果作为教学样件使用，该结构的建模过程涵盖了草图绘制、阵列特征、布尔运算、圆角处理等基础三维建模操作，适合初学者练习基础建模命令，同时可以通过调整格栅的槽宽、壁厚、筋条排布方式，快速衍生出不同刚度、不同重量的变体结构，用来做结构力学的小型验证实验；如果作为工业场景的承载垫块使用，只需要根据实际承载需求调整壁厚参数，选用对应强度的工程塑料或者金属材料打印，即可直接投入使用，不需要额外做二次加工。结构表面没有复杂的曲面特征，所有特征都是规则的直槽与平面，建模过程不需要复杂的曲面操作，参数调整非常便捷，针对不同的安装尺寸要求，只需要整体缩放模型或者调整外轮廓边长参数，即可快速生成适配对应安装空间的尺寸版本，不需要重新绘制整体结构。
