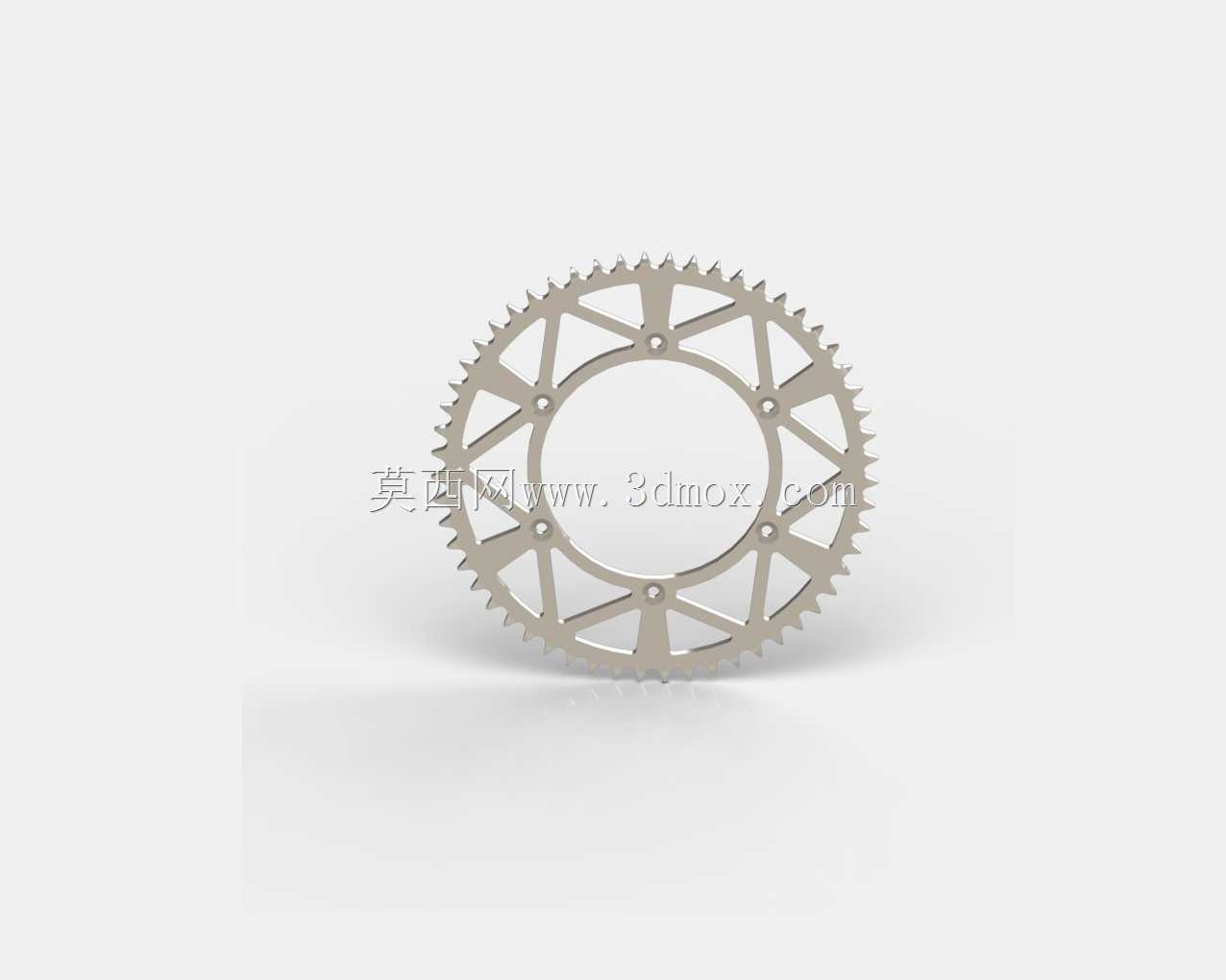

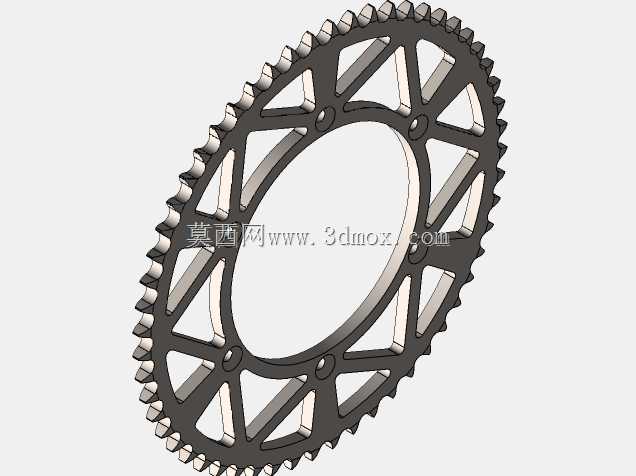

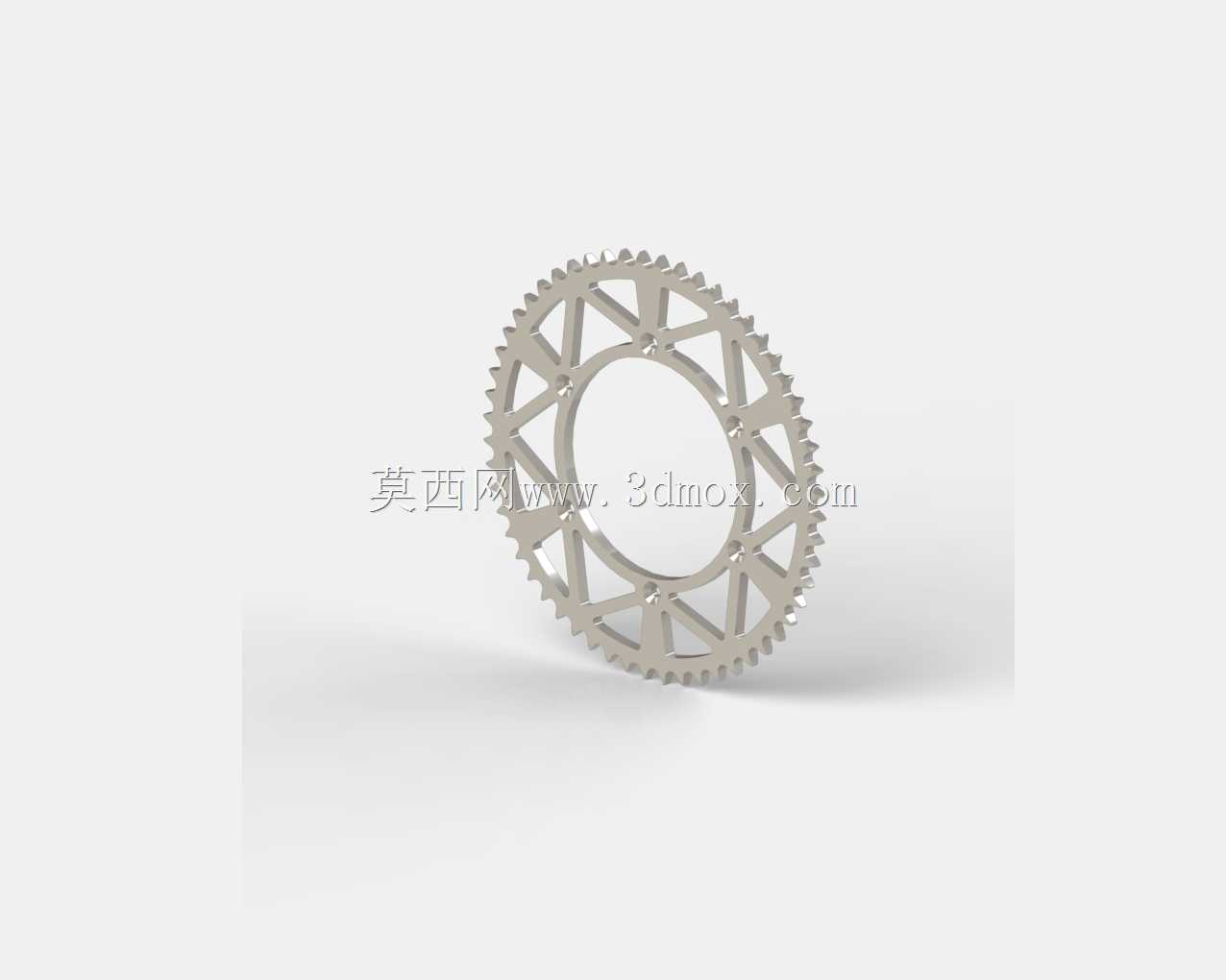

轻量化镂空摩托车传动链轮结构设计

这款链轮主要适配中小排量越野摩托车、街车的后级传动场景，也可移植到轻型电动两轮车、全地形车的链传动系统中，作为动力传递的核心啮合零件，承担发动机输出扭矩向车轮传递的啮合作用，工作过程中需要承受交变冲击载荷、链条啮合带来的接触磨损，同时还要兼顾非铺装路面行驶时的抗异物卡滞能力。设计阶段优先考虑了传动啮合精度与转动惯量的平衡，整体采用辐条式镂空结构，在保证轮齿根部抗弯强度、安装孔位连接刚度的前提下，尽可能去除辐板区域的冗余材料，相比同规格实心链轮减重幅度可达35%以上，有效降低后轮的非簧载质量，提升车辆行驶时的悬挂响应速度。齿形部分采用符合GB/T1243标准的滚子链啮合齿廓，齿侧间隙经过优化，既可以保证与标准链条啮合时不会出现卡滞、跳齿问题，也能预留合理的磨损补偿余量，延长整套传动系统的维护周期。中心安装区域设置了均布的螺栓连接孔，孔位周边做了局部加厚处理，避免螺栓紧固时出现应力集中导致的辐板变形，安装孔的分度圆尺寸与常见的多款后轮毂安装位匹配，可直接替换同规格原厂链轮，不需要额外加工转接法兰。辐条的排布采用三角形稳定构型，每根辐条的截面做了等强度优化，从中心安装台向外缘齿圈方向平滑过渡，既避免了直角结构带来的应力集中问题，也能在高速转动时减少空气紊流带来的阻力。齿面部分的设计考虑了泥沙工况的使用需求，齿根位置预留了足够的排屑空间，当链条带入泥沙、碎石时，可以通过转动过程中的离心力将异物甩出，减少齿面与滚子之间的磨粒磨损。整个零件的安装边界严格遵循原车传动系统的中心距要求，链轮的轴向厚度、齿顶圆直径都与原厂替换件尺寸一致，安装后不需要调整链条张紧度的初始范围，也不会与后平叉、刹车卡钳等周边部件产生运动干涉。
