航空测试用TIV连接器结构设计

在航空地面测试与机载检测场景中，这类TIV连接器承担着测试信号与动力回路的可靠衔接职能，是飞机测试环节里保障信号传输稳定性的核心连接部件。从实际使用场景来看，它需要在地面通电检测、机载系统调试、外场快速排故等不同工况下，实现测试设备与机载接口的快速对接与断开，同时要保证接触电阻稳定、抗振动冲击性能达标，避免测试过程中出现信号中断、接触不良导致的测试数据失真问题。

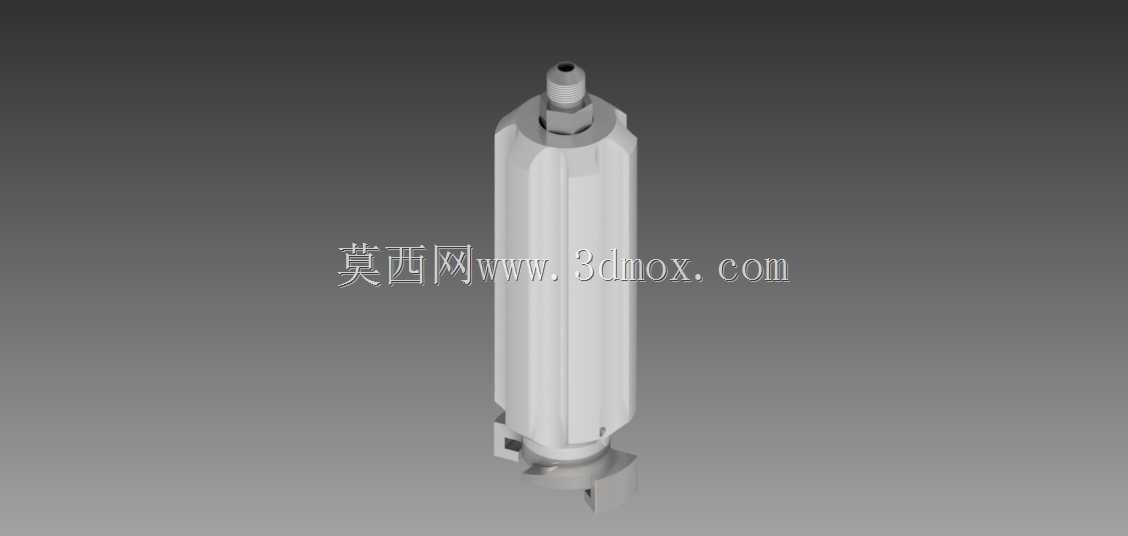

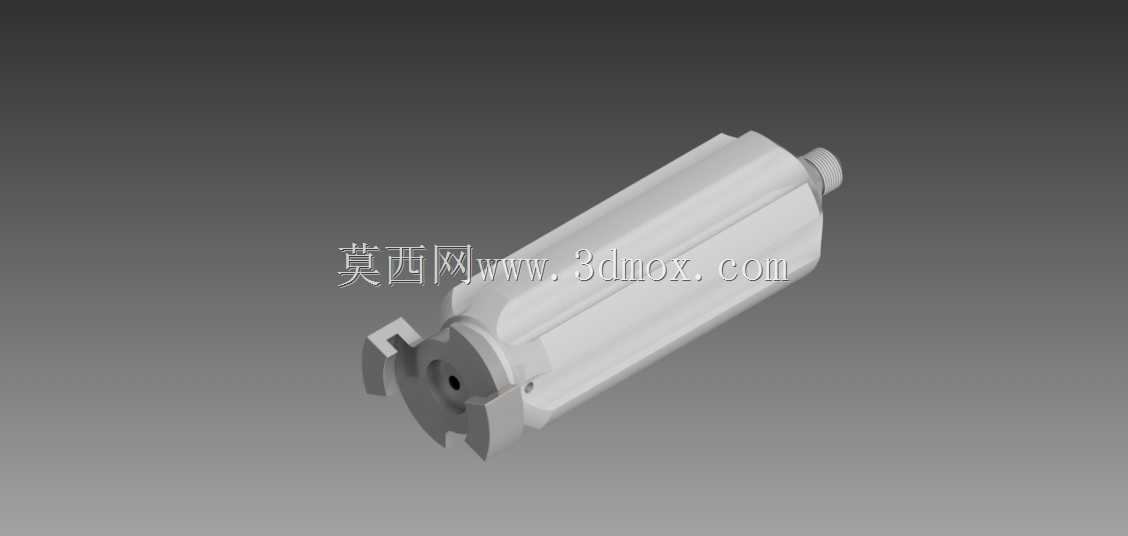

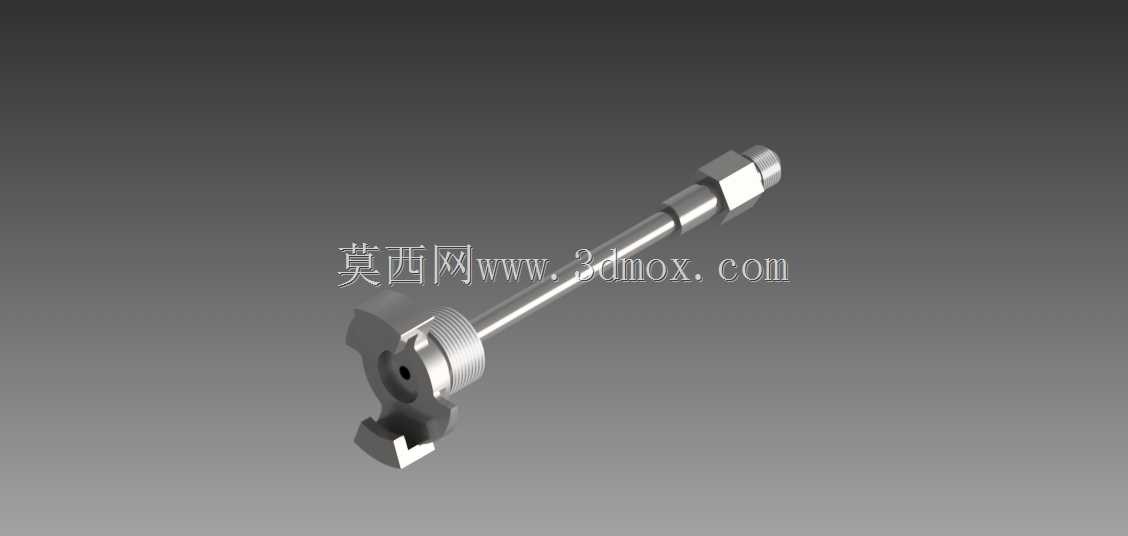

从结构设计思路上，该连接器采用圆柱式主体构型，主体外壳做了等距的棱面防滑处理，方便操作人员在戴劳保手套的工况下完成插拔旋拧动作，无需额外辅助工具即可实现快速锁紧与拆卸。前端的卡爪式锁紧结构，是针对航空测试场景的频繁插拔需求设计的，对接时卡爪可自动卡入对接端的卡槽，配合内部的密封结构，能够在户外测试的多尘、轻微淋溅环境下保持连接可靠性，避免外界杂质进入接触腔影响信号传输。尾部的出线端做了阶梯轴过渡设计，可适配不同线径的测试线缆，安装时可通过压接或者螺纹锁紧的方式固定线缆屏蔽层，满足测试回路的电磁屏蔽要求，降低机载复杂电磁环境对测试信号的干扰。

从安装边界与尺寸适配来看，该连接器主体外径适配航空测试领域常用的标准安装孔位，插拔行程控制在单手操作的舒适范围内，对接到位后有清晰的触感反馈，操作人员无需目视即可确认连接是否到位，适合在机舱内部狭窄空间、视线受阻的检测点位完成操作。内部接触件采用同轴与信号针混合排布的布局，可同时传输多路低频测试信号与一路动力回路，单组连接器即可覆盖常规飞机测试项目的接线需求，减少测试现场的接线数量，降低错接风险。外壳材质选用轻质高强度合金，在保证结构强度满足振动工况要求的前提下，尽可能降低自身重量，减少长时间手持操作的疲劳感，同时表面做了硬质阳极氧化处理，耐磨抗腐蚀，能够承受外场测试环境下的频繁摩擦与轻微磕碰，延长部件的实际使用寿命。在结构细节上，接触腔内部做了防错插的键位设计，不同功能的连接器对应不同的键位角度，从根源上避免测试接线时的错插问题，防止因接线错误损坏机载设备或测试仪器。
