200mm规格带制动功能襟翼撑杆结构

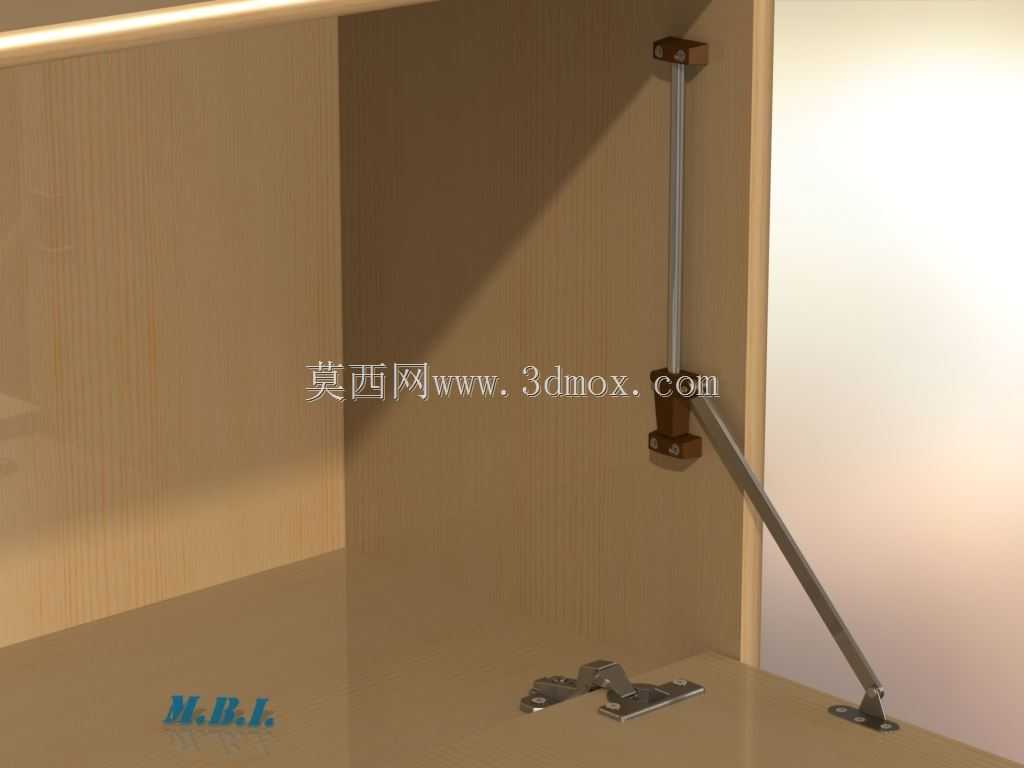

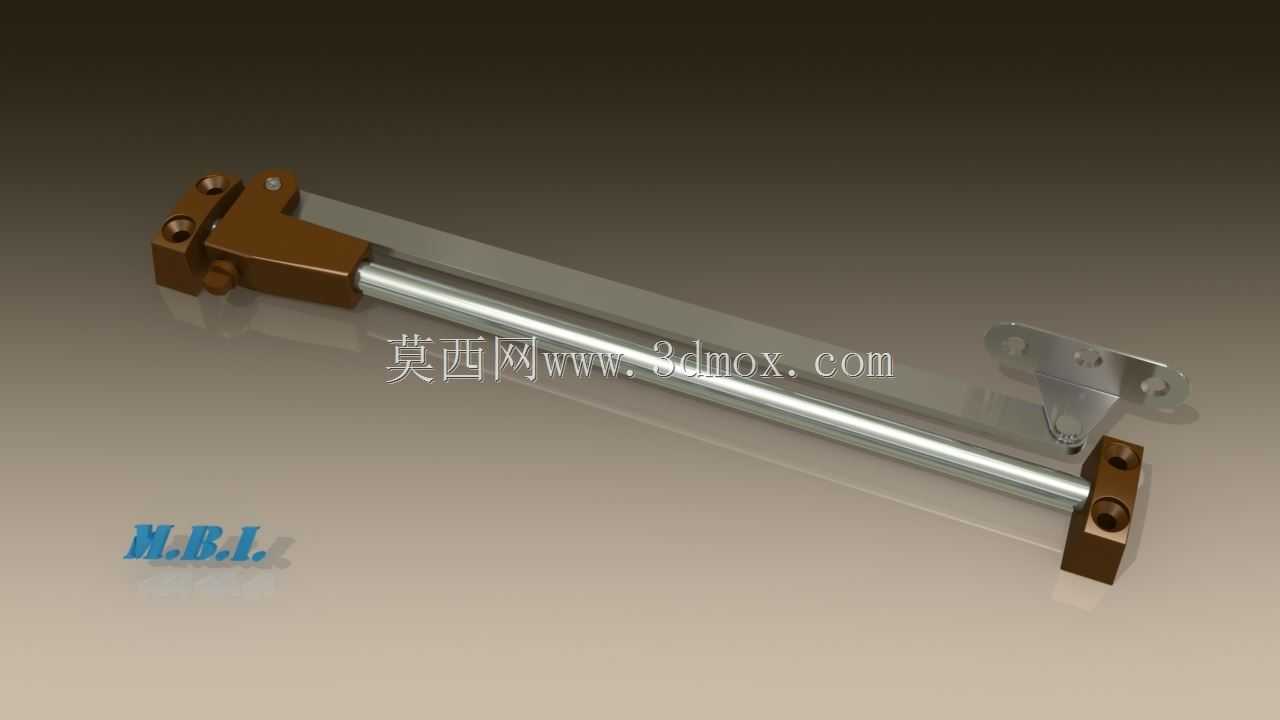

这款带制动功能的支撑构件，核心应用场景集中在需要可控开启角度定位的舱体、翼面类结构上，常见于特种装备舱门、小型飞行器襟翼定位、工业设备侧开检修门的角度支撑场景，区别于普通无锁定气撑，它自带的止动机构可以在行程范围内任意位置实现锁止，不会因为外力扰动或者负载变化出现支撑滑移的问题。从结构设计逻辑来看，整体采用两端固定安装座加中间伸缩支撑杆的布局，一端的棕色安装座集成了制动锁止机构，通过螺钉锁紧的方式实现杆体伸缩的位置固定，另一端的金属安装座做了铰接式设计，可以适配安装面存在小角度偏差的装配场景，避免安装过程中出现别劲、卡滞的问题。200mm的有效行程长度，刚好覆盖多数小型舱门、翼面的开启角度支撑需求，安装边界上，两端安装座的螺钉孔位采用标准间距设计，不需要额外做定制化的安装座适配，现场装配时只需要在对应侧板和翼面/门板上加工对应规格的螺钉过孔，就可以完成快速固定，不需要复杂的调校工序。无磁性锁扣的结构设计，避免了对周边电磁敏感元件的干扰，左手款的结构布局适配特定开启方向的舱体结构，不会出现安装方向干涉的问题。杆体部分采用镀镍钢材质，表面做了防锈处理，在潮湿或者多粉尘的工况下也能保持顺畅的伸缩动作，外部可选配白色或者棕色的塑料外壳，既可以遮挡内部杆体避免积尘影响滑动顺畅度，也能适配不同设备的外观配色需求。在实际选型过程中，需要注意确认安装面的静态负载，这款撑杆的制动机构可以承受额定范围内的径向负载，不会因为长期承重出现锁止失效的问题，铰接端的转动角度范围覆盖了常规舱门开启的摆动角度，不需要额外增加铰接转接件。建模过程中还原了内部制动块的压紧结构、杆体的表面粗糙度细节、安装座的螺钉沉孔特征，所有配合面的公差都按照常规五金配件的装配公差做了预留，导入装配环境后可以直接做干涉检查和安装模拟，不需要额外调整配合间隙。
